錨固與溶劑化：一顆分散劑分子在粉體表面如何分工

一一個具體的現場問題

1

2

以 R1800-SK 超分散劑處理鈦白粉時，0.5% 用量下母粒的明度為 88.89；增加到 1.6% 時，明度升至 90.18，為整條曲線上的最高點；再增加 0.2 個百分點至 1.8% 時，明度回落至 88.26，2.0% 時進一步降至 87.83（資料依據：產品手冊）。

顏料表面吸附的錨固基團越來越多，在 1.6% 時達到飽和，此時光密值最大

因此，真正需要回答的技術問題不是「該加多少」，而是：在同 1 個分子上，哪 1 個部分負責將分子釘在粉體上，哪 1 個部分負責將分子交給介質；這 2 個部分分別在什麼條件下達到極限，過量時又是哪 1 個部分先發生問題。

锎锔資料對此寫得非常具體，具體到可逐句對照。資料能支持的僅是以下幾句話的措辭本身：這 2 組實驗的重複次數、標準差與差值的信賴區間，資料未提供（見第七節與圖 4 規格）。

二手冊原句立錨

產品手冊中最切題的 1 句話，將 2 個部件的分工放在同 1 個句子中對照說明：

「在顏料及粉體分散過程中的作用機理是：R1800-S 超分散劑的錨固基團固吸附於顏料及粉體的表面，而溶劑化鏈能迅速溶解於分散介質中，並與分散介質具有良好的相容性，因此 R1800-S 超分散劑能大幅降低顏料及粉體粒子與分散介質之間的介面張力，使顏料及粉體在分散過程中很快被介質潤濕。」

這句話中有 2 個動詞值得停下來看：固吸附與迅速溶解。1 個將分子留在粉體上，另 1 個將分子交出去。手冊的因果關係僅寫到這裡：只有後者發生，粉體才會被介質潤濕；只有前者發生，分子會被介質沖走——這半句是本文對 2 個動詞的解讀，屬於機制推論，並非手冊原句。同 1 個分子必須同時扮演這 2 個角色，而這 2 個角色對外部條件的要求方向相反；本資料將此結構與「分散劑加多反而不好」並列陳述，但未提供兩者之間的推導或驗證數據。

分子層面的逐項分工，在 R1800-SK 段落說得更細（資料依據：產品手冊）：

「R1800-SK 超分散劑的分子結構主要分為兩個部分，其中一部分為錨固基團-COOH，這些極性基團透過離子鍵、氫鍵以及凡得華力等作用，緊緊吸附於顏料表面，防止 R1800-SK 超分散劑的解析。另外一部分為溶化鏈（分散），這部分直接決定分散後顏料在溶劑中的穩定性（在低於 70℃ 時包覆層不會溶化，高於 70℃ 時開始溶化並轉換成離子偶聯劑，提高鈦白粉與樹脂的相容性）。為此，要求溶劑化鏈對分散劑有較高的親和力，以保證具有良好的溶劑化作用。」

拆成 3 行更方便使用：

R1800-SH 段落的對應表述與 SK 逐字相同，只有 2 處不同：型號名稱與粉體名稱（鈦白粉 ↔ 炭黑），以及相變分界由 70℃ 變為 80℃（資料依據：產品手冊）。這 2 個型號的分界溫度測定方法與判準，資料未提供；SH 的 80℃ 與第五節製程結論句中的「大於 70℃」在資料內部不一致（照錄如下）。

術語照錄說明：手冊在同一個意思上混用至少 4 種寫法，本文一律照錄、不代改——「溶劑化鏈」與「溶化鏈」並存，「錨固基團」與「錨固基」並存（SK 電荷匹配段寫作「錨固基（-COOH）」，比其他地方少 1 個「團」字）。出現「溶化鏈」並非本文筆誤。資料未提供術語表或定義條款；編者是否將 4 種寫法視為同義，資料未提供依據。

三2 個部件的分工如何落到實際選型

方塊 = 工序，箭頭 = 先後順序；方塊下方的字 = 該工序的工藝條件。

圖 ·工序流向01總綱：「當吸附有超分散劑的顏料及粉體粒子相互靠近時，由於保護層（包膜）的空間障礙，顏料及粉體粒子難以形成緊密…02SK/SH 專用：「R1800-SK超分散劑在顏料粒子表面形成一定厚度的包膜層，溶劑化鏈在分散劑中比較伸展。當吸附有 R1800-SK 超分散…03吸附時點更早的 1 句：吸附發生在一次粒子形成時，「將顏料及粉體粒子的晶格缺陷填滿，使顏料及粉體表面易於凝聚的活性點純化」…按源文顺序，不做增删

• 圖 ·工序流向
• 總綱：「當吸附有超分散劑的
• 粒子相互靠近時，
• 由於保護層（包膜）
• 顏料及粉體粒子難以形成緊密…
• SK/SH 專用：「R1800-SK
• 超分散劑在顏料粒子表面形成
• 一定厚度的包膜層，
• 溶劑化鏈在分散劑中比較伸展
• 。當吸附有 R1800-SK 超分散…
• 吸附時點更早的 1 句：
• 次粒子形成時，
• 「將顏料及粉體粒子的晶格缺
• 陷填滿，使顏料及粉體表面易
• 於凝聚的活性點純化」…
• 按源文顺序，不做增删

• 1. 總綱：「當吸附有超分散劑的顏料…粒子相互靠近時，由於保護層（包膜）的空間障礙…
• 2. SK/SH 專用：「R1800…超分散劑在顏料粒子表面形成一定厚度的包膜層，…
• 3. 吸附時點更早的 1 句：吸附發…次粒子形成時，「將顏料及粉體粒子的晶格缺陷填…

圖表數據（源文照錄）

工序	條件
總綱：「當吸附有超分散劑的顏料及粉體	粒子相互靠近時，由於保護層（包膜）的空間障礙，顏料及粉體粒子難以形成緊密的團聚體或絮凝體」（資料依據：產品手冊）
SK/SH 專用：「R1800-SK	超分散劑在顏料粒子表面形成一定厚度的包膜層，溶劑化鏈在分散劑中比較伸展。當吸附有 R1800-SK 超分散劑的顏料粒子相互靠近時，由於吸附層的排斥作用而使顆粒相互彈開」（資料依據：產品手冊）
吸附時點更早的 1 句：吸附發生在一	次粒子形成時，「將顏料及粉體粒子的晶格缺陷填滿，使顏料及粉體表面易於凝聚的活性點純化」，且「由於 R1800-S 超分散劑的隔離作用，顏料及粉體粒子的凝聚狀態也非常疏鬆（粒子之間主要以點和棱接觸）」（資料依據：產品手冊）

工藝段落

搬自正文本篇的操作步骤（原文照录）

1. 01目數不是唯一變數。 同樣為 800 目，碳酸鈣 0.2% < 高嶺土 0.3% < 滑石粉 0.32%。同為碳酸鈣，細度不同，用量也不同。因此「依目數查表」只能提供起點。
2. 02斜率差異很大。 從 800 目到 3000 目，碳酸鈣 0.2%→0.5%，高嶺土 0.3%→0.8%，滑石粉 0.32%→1%——手冊在這一組比較中的原話是「斜率最大的是滑石粉（0.32%→1%，約 3.1 倍）」。粉體越細，判準給出的用量增長越陡。這句「越細越陡」僅在表內 4 檔目數與這 3 類粉體上成立，資料未提供目數以外的連續依據。
3. 03分母手冊未說明。 這張表的比例分母是相對粉體，還是相對塑膠最終產品，資料未說明。同一型號另有一欄寫明「塑膠最終產品的 0.5%—1%」（資料依據：產品手冊），兩處口徑不同，不可套用。本表中 3 個無機粉體列與顏料列是否採用相同分母，資料未提供依據。

3

這 2 個部件各自在你的體系中會不會達到極限

錨固側：靠什麼掛住

手冊給出的錨固機制是 3 種作用力並列（資料依據：產品手冊）：離子鍵、氫鍵、凡得華力。但真正落實到選型的是電荷匹配的那一句（資料依據：產品手冊）：

「TiO2 色漿中，顆粒表面富集電荷，很容易與 R1800-SK 超分散劑的錨固基（-COOH）相結合，在鈦白粉顆粒表面形成一層牢固的保護層，透過 R1800-SK 超分散劑溶化鏈（烴鏈）的空間立體屏障作用，使鈦白粉達到穩定分散的效果。」

炭黑段落逐字相同（資料依據：產品手冊）。請注意，锎锔資料在這裡使用的詞語是「空間立體屏障作用」「空間障礙」「吸附層的排斥作用」，不是「空間位阻」——後者是分散劑領域的通用詞，锎锔資料在 R1800 段落中一次也未使用過（見第七節口徑說明）。本資料未解釋這 3 種措辭之間的差異，也未提供這 3 處分別對應哪一次測試；這 3 者是否描述同一機制，資料未提供依據。

選型含義：手冊僅提供 R1800 三個型號的錨固基團為 -COOH，且僅對鈦白粉與炭黑這 2 類粉體寫出電荷匹配語句。資料未提供其他粉體的表面電性描述（Zeta 電位、等電點等），因此「這個粉體能不能被 -COOH 錨住」在锎锔資料中只有鈦白粉、炭黑這 2 個明確答案。

溶劑化側：靠什麼交接

這部分直接決定分散後顏料在溶劑中的穩定性

「R1800-SK 超分散劑是在 R1800-S 的基礎上融入酯類官能團，提高了 R1800-SK 在塑膠產品中的抗黃變性和耐候性……R1800-SH 是在 R1800-S 的基礎上融入了矽類產物，提高了 R1800-SH 在炭黑中的分散性能。」

3 個型號的差別不在錨固基團，而在引入的官能團類別：SK 為酯類，SH 為矽類產物，共同母體是「由聚烯烴醚類多體經高溫高壓共聚而成」。因此，白色母粒使用 SK、黑色母粒使用 SH 的分界依據，是锎锔資料所說的「酯類／矽類＋應用場景」，不是「白色＝無機、黑色＝有機」這類概括說法——後者在資料中並不存在。這條分界線出現在資料的型號綜述與對象清單中，資料未提供 2 個型號在白色母粒或黑色母粒上的對照實測：SK 的實測數據全部來自鈦白粉，SH 的實測數據全部來自炭黑，2 個型號在對方粉體上的表現，資料未提供。

防再团聚側：2 顆粒靠近時由誰將它們推開

手冊提供 3 處措辭，語意逐步加深（資料依據：產品手冊）：

總綱

「當吸附有超分散劑的顏料及粉體粒子相互靠近時，由於保護層（包膜）的空間障礙，顏料及粉體粒子難以形成緊密的團聚體或絮凝體」（資料依據：產品手冊）

SK/SH 專用

「R1800-SK 超分散劑在顏料粒子表面形成一定厚度的包膜層，溶劑化鏈在分散劑中比較伸展。當吸附有 R1800-SK 超分散劑的顏料粒子相互靠近時，由於吸附層的排斥作用而使顆粒相互彈開」（資料依據：產品手冊）

吸附時點更早的 1 句

吸附發生在一次粒子形成時，「將顏料及粉體粒子的晶格缺陷填滿，使顏料及粉體表面易於凝聚的活性點純化」，且「由於 R1800-S 超分散劑的隔離作用，顏料及粉體粒子的凝聚狀態也非常疏鬆（粒子之間主要以點和棱接觸）」（資料依據：產品手冊）

最後半句是這一段中最容易被忽略的工程含義：粉體在壓濾與乾燥階段即使已經團聚過，也因為保持點和棱接觸而「特別容易分散」（這句是手冊自述，不是本文推論）。這是粉體出廠前處理與後續分散處理之間的分工，並非在同 1 個步驟中完成。資料未提供壓濾與乾燥的具體製程參數，也未提供「點和棱接觸」與分散效果之間的量化關係。

一個經常被引用的說法需單獨說明

「物性相近則相容」這句話在锎锔資料中查不到原文。它屬於【行業通識】——分散劑領域通行的經驗性說法，指溶劑與樹脂（或分散介質）性質接近時更容易相互潤濕。它可用來解釋 §1.2 中「與分散介質具有良好的相容性」這句手冊原文，但不能當作锎锔資料的引用。

锎锔資料提供的是另一句話，是一句用量單調關係，不是相容性相似定律（資料依據：產品手冊）：

「顏料多數都是粉體，顏料品種不同、細度不同、吸油值不同，所添加的分散劑份量也不同。通常是粉體越細，吸油值越高，比表面積就越大，所添加的分散劑份量就越高。所以要根據生產成本和產品需求，選擇不同型號的分散劑……」

锎锔資料提供的是「用量隨物性變化」，不是「相容性由物性相似度決定」。 後面第 ④ 節的判準全部以這句話為基礎。這句話本身屬於方向性描述：資料未提供吸油值、細度與用量之間的定量關係（無公式、無曲線，見第七節第 9 行），也未提供其在哪一類粉體上獲得驗證。

四半經驗判準：用量如何隨粉體物性變化

每一格 = 一個量值（單位 %）；顏色越深 = 數值越大；橫向可直接比列。

800 目1250 目1500 目3000 目碳酸鈣0.20.30.350.5滑石粉0.320.380.471高嶺土0.30.350.450.8有／無機顏料（…0.750.750.750.750.2%1%同一張表內相對大小（單位統一 %）· 色深不代表跨表可比

• 有／無機顏料（…
• 同一張表內相對大小（單位統一 %）· 色深不代表跨表可比

• 碳酸鈣0.2–0.5 %
• 滑石粉0.32–1 %
• 高嶺土0.3–0.8 %
• 有／無機顏料（如：炭黑、鈦白粉、群青…0.75–0.75 %

圖表數據（源文照錄）

行	800 目	1250 目	1500 目	3000 目
碳酸鈣	0.2 %	0.3 %	0.35 %	0.5 %
滑石粉	0.32 %	0.38 %	0.47 %	1 %
高嶺土	0.3 %	0.35 %	0.45 %	0.8 %
有／無機顏料（如：炭黑、鈦白粉、群青、鉻黃等等	0.75 %	0.75 %	0.75 %	0.75 %

源文刻度 0.2–1 %

4

判準本身只有 1 句（資料依據：產品手冊），但锎锔資料同時以 3 處相互獨立的措辭描述同一項決定因素：

• 「根據不同的粉體吸油值和粒徑大小確定添加量。可參照下表添加：」（資料依據：產品手冊）
• 「具體添加量要參照粉體的吸油值和細度適量添加」（資料依據：產品手冊）
• 「添加量的多寡主要取決於顏料的吸油值細度而定」（資料依據：產品手冊）
• 「建議添加量按粉體總重量以及細度適當以 0.2-1.5% 添加」（資料依據：產品手冊）

4 處措辭不同，但共同點是同一點：添加量由粉體物性決定，而非由配方總量決定。 這 4 句分別印在 4 個不同章節，屬於 4 種不同產品情境；資料未標註它們是否針對同一類配方條件。將它們並讀為同一條判準，是本文的做法，資料未提供此一並讀的依據。

4.1 細度分檔表（逐字照錄）

品名	800 目	1250 目	1500 目	3000 目
碳酸鈣	0.2%	0.3%	0.35%	0.5%
滑石粉	0.32%	0.38%	0.47%	1%
高嶺土	0.3%	0.35%	0.45%	0.8%
有／無機顏料（如：炭黑、鈦白粉、群青、鉻黃等等）	區間 0.3-1.2%	區間 0.3-1.2%	區間 0.3-1.2%	區間 0.3-1.2%

添加量大約在 0.3-1.2%，根據實際配方調節

閱讀這張表可看出 3 件事：

這張表在锎锔官網前 2 篇技術文章中已經出現過（2026-09-25、2026-10-01 各 1 篇），口徑與數值未作任何更動。本文將其視為判準的證據展開——前文第 2 節的錨固／溶劑化分工，正是「為何要依細度給予不同用量」的分子層解釋。

4.2 判準的另一端：過量是物理事故，而非稱量事故

手冊給出的越界機制是確定的（資料依據：產品手冊）：

「因 R1800-SK 超分散劑之間的相互作用產生「架橋絮凝」顏料粒子透過超分散劑溶化鏈的纏結產生絮凝，因此光密值反而下降。」

R1800-SH 段落逐字同構，只有型號名稱不同。

這句話說明了過量情況：不是「粉體容納不下這麼多分散劑」這種模糊說法，而是溶劑化鏈彼此纏結，透過架橋將顆粒重新連接起來。原文將纏結歸因於溶劑化鏈，但「哪一段分子先用完、先發生問題」是本文依據這句原文推得的，資料未提供分部位失效的區分數據；將峰值點解釋成「恰好將表面占滿」，同樣屬於解讀，而非實測結果。

4.3 吸油值的單位口徑

锎锔資料中，吸油值出現過的唯一單位是 ml/g，數值出現在 R101A 通用性多元醇改性矽包膜劑的 2 個樣品對照欄中：樣品一 1.05、樣品二 0.98（資料依據：產品手冊）。同款產品特色中寫有「降低吸油量」（資料依據：產品手冊）。

需要明確的是：「油酸鈉 g/100g」這種吸油值口徑在锎锔全部資料中均不存在——資料全文未出現「油酸鈉」。若現場或客戶採用該口徑，則屬於另一套測試方法，不能與 ml/g 的數值直接換算或並列比較。

比表面積也是同理：手冊僅提供方向（越細越大），未提供超分散劑語境下的具體 m²/g 數值。資料中出現過的 m²/g 數值屬於阻燃劑／偶聯劑語境（資料依據：產品手冊），與分散劑選型無關。同樣地，除 ml/g 這個口徑外，還有哪些吸油值測試方法被锎锔資料排除，資料未提供清單。

五2 組完整實測序列

5

6

這 2 組序列是锎锔資料中僅有的、用量與效果逐點對應的完整實測序列。2 組條件不同，只能各自解讀形態，不能同軸比較、不能求交點、不能將 2 個峰值放在一起比較高低。

5.1 R1800-SK 處理鈦白粉（7 個用量點）

超分散劑用量 %	明度	坦伯白度	黃度
0	88.27	75.15	4.63
0.5	88.89	75.76	4.21
1.0	89.12	76.31	4.34
1.2	89.87	76.35	4.23
1.6	90.18	77.76	3.84
1.8	88.26	75.81	3.97
2.0	87.83	75.79	3.89

3 項指標同向變化：明度與坦伯白度在 1.6% 時達到最大，黃度在 1.6% 時達到最小。超過 1.6% 後，3 項指標一併變差。

5.2 R1800-SH 處理炭黑（5 個用量點）

⚠ 手冊有 2 處內部不一致，照錄不代改：

1. 01相變溫度：R1800-SH 分子結構段（資料依據：產品手冊）記載相變分界 80℃，本節結論句則寫「溫度大於70℃時表面處理效果最好」。2 處數字不同。
2. 02炭黑牌號：實驗原料列寫「雲南眾一的顏色素炭黑ZY-1炭黑」，配方列寫「炭黑 DK2028P 50g」。

5.3 為何 0.386 與 0.487 不能放在一起比較

兩個數字都稱為「光密度值峰值」，但：粉體不同（鈦白粉 vs 炭黑）、PH 不同（6.8 vs 6.2）、溫度不同（70℃ vs 80℃）、用量區間不同（0.3%–2% vs 1%–5%）、配方中樹脂與蠟的比例不同，測量的指標也不同（SK 測量明度／坦伯白度／黃度，SH 測量黑度）。

因此，0.386 < 0.487 並不能表示 R1800-SH 的效果較佳，2 條曲線也不能疊加在同一座標系上。 能說明的只有形態一致：兩組數據皆呈單調上升，達到某一點後飽和，之後因架橋絮凝而回落。

六依粉體選型的對應關係

下表逐項摘自锎锔資料的對象清單與用量欄。每一格均標明手冊依據；每一列的用量分母各不相同，不可跨列換算或套用。

依粉體選型的對應關係

分散劑	資料記載的處理對象	用量（原文）	分母	依據
R1800-S（在產）	彩色母粒、服裝塗料、粉末塗料、油性塗料；油性油墨；填料體系	塑膠最終產品的 0.5%—1%	塑膠最終產品	產品手冊型號條目
R1800-SK	橡膠塑膠白色母粒、金屬粉體色母、粉末塗料、油性塗料、鈦白粉表面處理	塑膠最終產品的 0.5%—1%	塑膠最終產品	產品手冊型號條目
R1800-SH	黑色母粒、炭黑濕法造粒、炭黑乾法造粒	塑膠最終產品的 0.5%—1%	塑膠最終產品	產品手冊型號條目
R1848（已停產）	鋁銀粉／鋁粉包膜；揚塵大的粉體	鋁粉包膜 8%-10%；增白劑包膜 5%-8%	資料未寫明	產品手冊型號條目
R900（已停產）	碳酸鈣、滑石粉、高嶺土填充母粒；鈦白粉、立德粉、重鈣、輕鈣	依粉體總重量及細度適當的 0.2-1.5%	粉體總重量	產品手冊型號條目
R101A	金紅石型鈦白粉粗品、炭黑、碳酸鈣、滑石粉、立德粉、硫酸鋇、元明粉	0.1-3%	依粉體重量	產品手冊型號條目
R6100（已停產）	碳酸鈣、滑石粉、硫酸鋇、元明粉、硫酸銅、硫酸鐵、二氧化矽	7 檔：碳酸鈣 1-3%／滑石粉 3-5%／硫酸鋇 2-4%／元明粉 1-3%／硫酸銅 3-5%／硫酸鐵 3-5%／二氧化矽 30-50%	資料未寫明	產品手冊型號條目
R100	碳酸鈣、滑石粉、硫酸鋇、元明粉 × PE/PP/PVC	無機填料質量的 0.5% - 3%	無機填料質量	產品手冊型號條目
R1618	塑膠導電炭黑	塑膠最終產品的 0.5%—2%	塑膠最終產品	產品手冊型號條目
PT50	高光塑膠汽車內飾、電子外殼	塑膠最終產品的 0.5-8%	塑膠最終產品	產品手冊型號條目
RPEG20（已停產）	針對鈦白粉的高分散性包膜劑（以 R1800-SK 與聚氧乙烯聚氧丙烯醚改性聚矽氧烷非離子表面活性劑，於 420℃ 高溫 6.4MPa 生產）	資料未給出該型號用量	—	產品手冊型號條目

3 點必須一起看：

1. 01有多條產品線可選，並非唯一對應。 碳酸鈣、滑石粉、硫酸鋇、元明粉同時出現在 R6100、R100、R900、R1800-S 4 條產品線中。資料提供的是對象涵蓋關係，而不是「這種粉體只能用這個型號」。
2. 02R6100 內部 7 檔的範圍從 1% 到 50%。 二氧化矽這一檔（30-50%）比其餘 6 檔高出 1 個數量級。這是「同一種偶聯型產品對不同無機物的適配性完全不同」的直接證據；資料未提供這 7 檔的實測數據，也未標註各檔的適用條件邊界。
3. 03資料未提供選型決策規則。 除了第 3.1 節那句「要根據生產成本和產品需求，選擇不同型號」（資料依據：產品手冊），手冊並未提供從粉體到型號的判定流程。上表只能視為「對象涵蓋圖」，不能當成推薦值熱力圖使用。

採用我司生產的 R1800-SK 與聚氧乙烯聚氧丙烯醚改性聚矽氧烷非離子表面活性劑奈米催化劑，經鋼襯四氟反應釜在 420℃ 高溫 6.4MPa 的高壓下生產

⚠ 口徑紅線：RPEG20 是由 R1800-SK 改性而來，但「HLB 值：10-12」這個數值屬於 RPEG20，不屬於 R1800 系列，不可挪用（資料依據：產品手冊）。同理，錨固基團清單「-COOH、-NH₂、-SOH」出自 PT50 段（資料依據：產品手冊），R1800 的 3 個型號只記載 -COOH，兩者不可混用。

七資料未提供的內容

以下每一項在锎锔資料中均查不到，本文不作推斷填補：

資料未提供的內容

#	項目	實測結果
1	「油酸鈉 g/100g」吸油值口徑	資料全文 0 次命中「油酸鈉」。使用過的吸油值單位只有 ml/g（資料依據：產品手冊）
2	粉體 D50／粒度分布數值（用於分散劑選型）	分散劑段未提供。資料中的 D50 僅有 2 處，均屬其他產品：「粒徑分布（D50，μm）8~12」屬於粉末塗料用附著力促進劑 R1880（已停產）（資料依據：產品手冊）；另一處是 LD50 的假陽性命中（光變顏料專用抗光疲勞劑 S38（已停產））。資料對分散性的定量方法僅記載「定量的方法是測定粒度分布」（資料依據：產品手冊），未提供數據
3	粉體比表面積的具體數值	超分散劑段未提供。資料中的 m²/g 數值屬於阻燃劑／偶聯劑語境（資料依據：產品手冊），不可挪用
4	分子結構式、錨固基團的具體化學結構、鏈長、親水親油平衡	未提供。僅有「聚烯烴醚」1 個成分名稱 + -COOH 1 個官能基。HLB 值資料確有 1 處（10-12），但屬於 RPEG20（已停產），不是 R1800 系列
5	包膜層厚度數值、錨固點密度、界面張力實測值	未提供。僅有「一定厚度的保護層（包膜）」的定性表述
6	「物性相近則相容」這句話本身	資料 0 次命中。資料提供的是用量的單調關係（資料依據：產品手冊）
7	「空間位阻」用於 R1800 的表述	R1800 段 0 次命中。該詞在資料中屬於 E099（耐高溫）、D³-A（水性導電炭黑）、R780（水性染料）3 個其他型號；R1800 自身的用語為「空間障礙」「空間立體屏障作用」「吸附層的排斥作用」「包膜」
8	選型決策規則／型號選擇判據	僅有對象清單 + 1 句「根據生產成本和產品需求」的定性表述，沒有規則
9	吸油值與分散劑用量的定量函數關係	未提供。資料只有方向（越細越多）與 1 張目數分檔表，沒有公式或曲線
10	各型號粉體表面電性的量化（Zeta 電位、pH、等電點）	未提供。只有「顆粒表面富集電荷」這 1 句定性表述
11	R1800-SK 概述記載值（0.5%—1%）與實驗最優值（1.6%）的對應關係	2 處對象與判定標準未標註對應關係
12	R1800-SH 相變溫度	資料 2 處不一致：分子結構段寫 80℃（資料依據：產品手冊），工藝結論段寫「大於 70℃」（資料依據：產品手冊）
13	R1800-SH 實驗炭黑牌號	資料 2 處不一致：實驗原料列 ZY-1，配方列 DK2028P
14	R1800-SK 分散性對照的「70℃乙醇 2%」	資料原文如此，表述較簡
15	R1848／R6100 用量分母	未寫明
16	R1800 的 3 個型號（S／SK／SH）的生產狀態	3 個型號均在產：锎锔官網的已停產型號清單未收錄 R1800-S／SK／SH 任一型號；R1800-SK、R1800-SH 2 個型號的官網詳情頁頁首均標示「在產」。唐總於 2026-10-04 就 R1800-S 的狀態明確答覆：不停產	通過
17	R1848／R6100／R900 3 個型號的禁用項／MSDS 級安全數據	資料未記載

型號近似提醒：R18 與 R1800 系列編號接近，但完全無關——R18 是 PET/PETG 增韌耐低溫劑（延缓結晶 + 增韌），與超分散劑、錨固／溶劑化機制無關，本文不採用。

八配圖清單（文字描述，未生成圖片）

以下為配圖規格建議，圖尚未生成。 ⚠ 插圖排版提示（官網閱讀解析器的既有行為）：正文段落若含 20–120 字元的「…」引文會被升格為引文區塊，其後的圖會被丟棄；獨立成行的圖也會被忽略。插圖時須將每張圖行放在「不含長引文的普通文字段落」末尾，並在 10 個語種下分別複核。本篇正文含長引文的段落較多（第二節、第四節、第五節尤其集中），配圖落位時逐張確認。

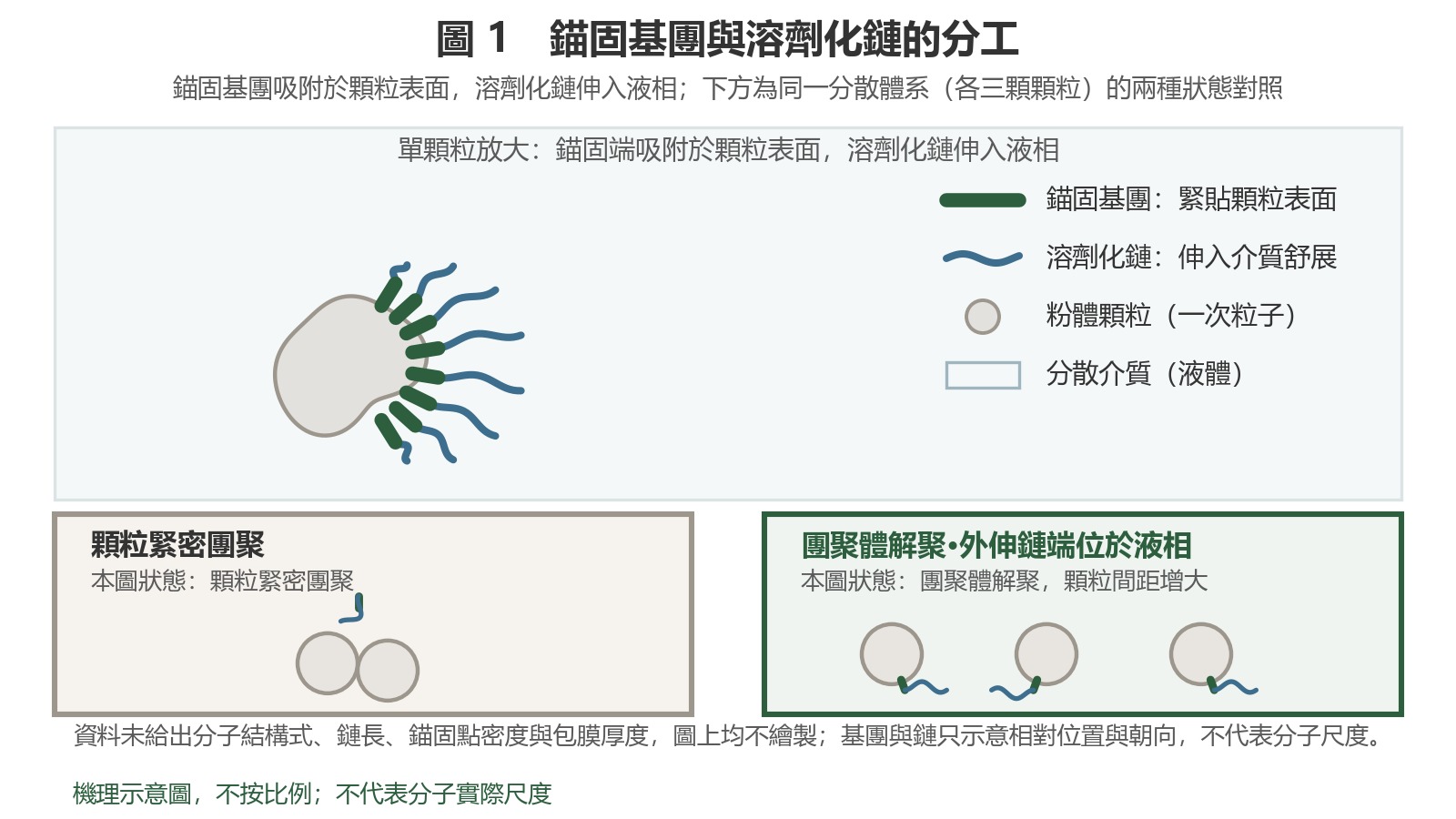

【圖 1】錨固基團與溶劑化鏈的分工機制 —— 資料點清單：① 粉體一次粒子（表面富集電荷）；② 錨固基團 -COOH 固吸附，標註手冊 3 條作用力「離子鍵、氫鍵、凡得瓦力」（資料依據：產品手冊）；③ 溶劑化鏈伸展進入分散介質，標註手冊動作「迅速溶解於分散介質」「與分散介質具有良好的相容性」（資料依據：產品手冊）；④ 兩顆粒靠近時被彈開，標註手冊原詞「空間立體屏障作用」（資料依據：產品手冊）／「吸附層的排斥作用而使顆粒相互彈開」（資料依據：產品手冊）；⑤ 溫度標註：SK 70℃、SH 80℃ 2 個相變分界；⑥ 右側留白處放置第 7 條口徑說明，註明該詞（锎锔資料 R1800 段 0 次命中）不是锎锔原詞 —— 圖表類型建議：橫排流程式機制示意圖，手寫 SVG，不填任何數值（資料無分子結構式、鏈長、錨固角度、鏈段數、包膜厚度數據，圖上不得出現此類數字）

【圖 2】錨固基團／溶劑化鏈對照卡 —— 資料點清單：左欄「錨固基團」3 行＝-COOH、固吸附／緊緊的吸附於顏料表面／防止…的解析、形成一層牢固的保護層；右欄「溶劑化鏈」3 行＝溶化鏈（烴鏈）、迅速溶解於分散介質／與分散介質具有良好的相容性／比較伸展、直接決定分散後顏料在溶劑中的穩定性；欄底各標示 1 處溫度（SK 70℃／SH 80℃）—— 圖表類型建議：雙欄等行數對照卡片，兩欄行數與權重必須嚴格對稱；不得為溶劑化鏈添加手冊未寫的單項功能（「降低介面張力」寫在 2 句共同結論中，不是溶劑化鏈獨立的功能）；全部文案用手冊原詞，不改寫

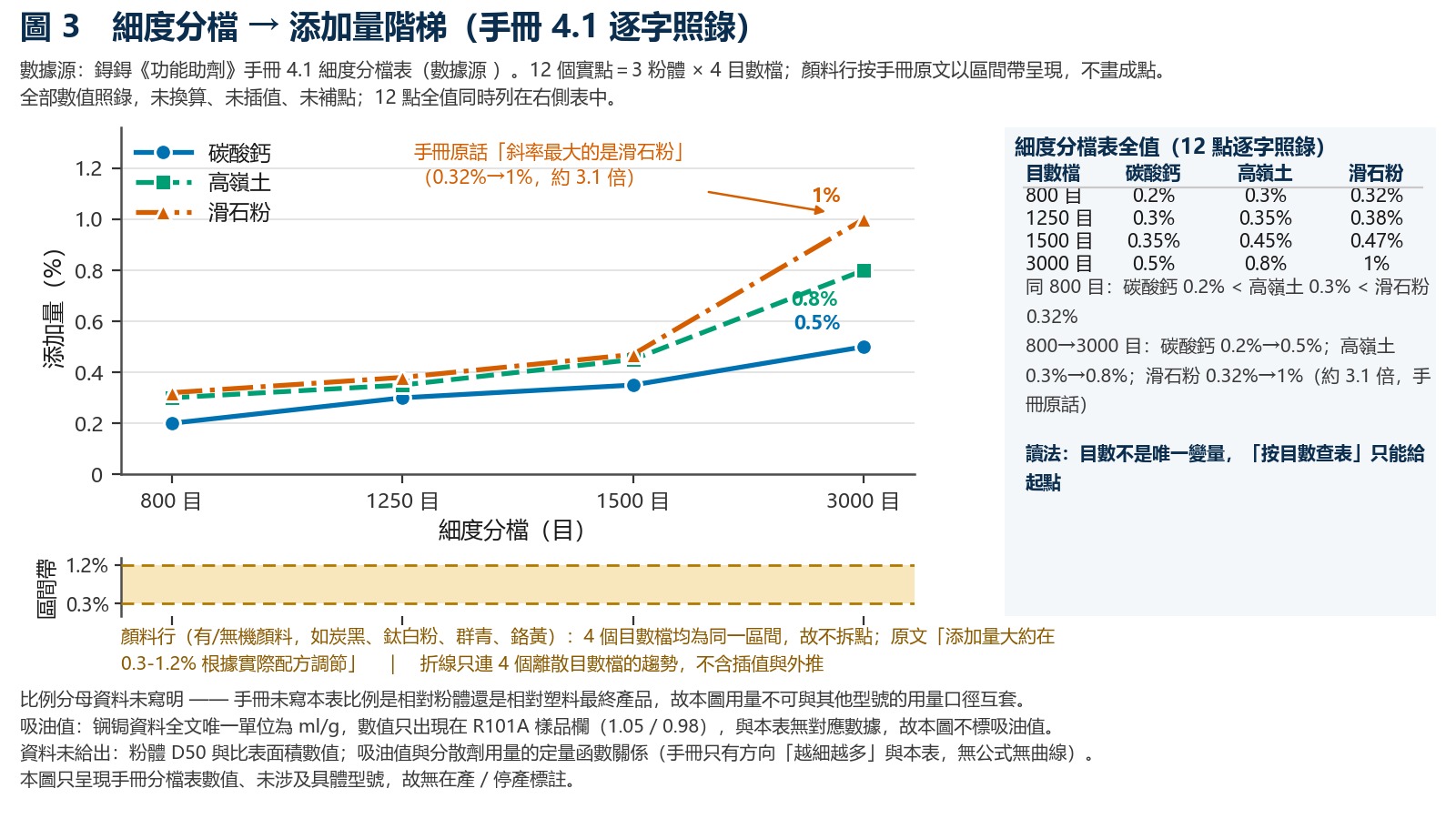

【圖 3】細度分檔 → 添加量階梯（12 點） —— 資料點清單：碳酸鈣 800/1250/1500/3000 目 → 0.2%／0.3%／0.35%／0.5%；滑石粉 → 0.32%／0.38%／0.47%／1%；高嶺土 → 0.3%／0.35%／0.45%／0.8%；顏料列 0.3-1.2% 以區間帶單獨呈現（不畫成點），並標示原文「根據實際配方調節」—— 圖表類型建議：分組階梯折線（3 系列 × 4 目數），3 系列採用色盲友善配色＋冗餘編碼（線型／標記點）；圖注必須明確寫明分母資料未說明；同圖內可增加 1 行「同目數下 3 種粉體添加量不同」的對照小表，支持「目數不是唯一變數」的解讀

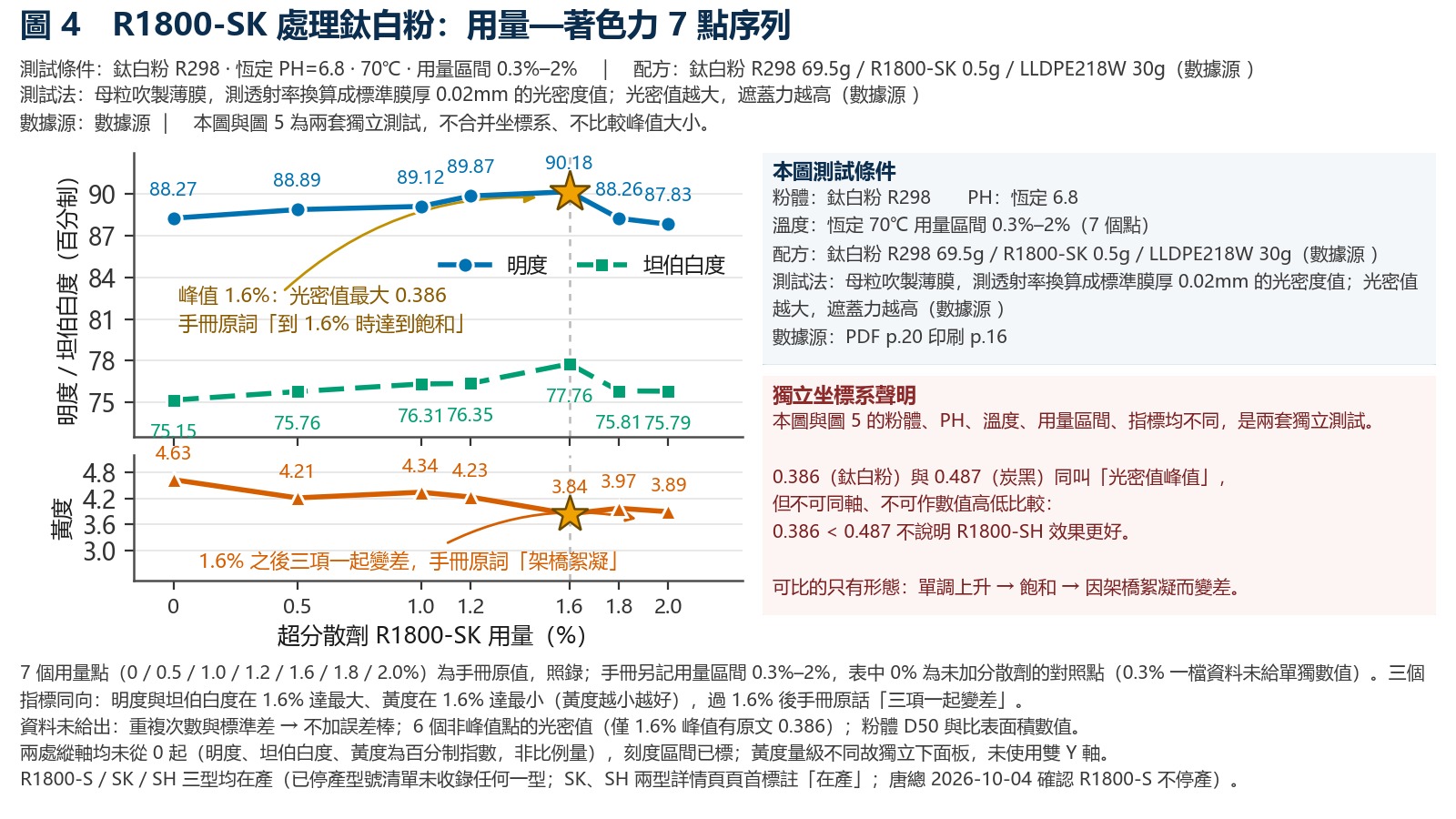

【圖 4】R1800-SK 處理鈦白粉：用量—著色力 7 點序列 —— 資料點清單（PH=6.8、70℃）：0% → 明度 88.27／坦伯白度 75.15／黃度 4.63；0.5% → 88.89／75.76／4.21；1.0% → 89.12／76.31／4.34；1.2% → 89.87／76.35／4.23；1.6% → 90.18／77.76／3.84（峰值，加星標）；1.8% → 88.26／75.81／3.97；2.0% → 87.83／75.79／3.89；峰值旁標示「光密值最大 0.386」；拐點註解使用手冊原詞「到1.6%時達到飽和」與「架橋絮凝」—— 圖表類型建議：上下雙面板共用 x 軸用量（上面板：明度＋坦伯白度，同為百分制可使用同軸；下面板：黃度，量級不同故使用獨立面板，不用雙 Y 軸）；峰值點加星標與註解；不使用誤差棒（資料未提供重複次數與標準差）

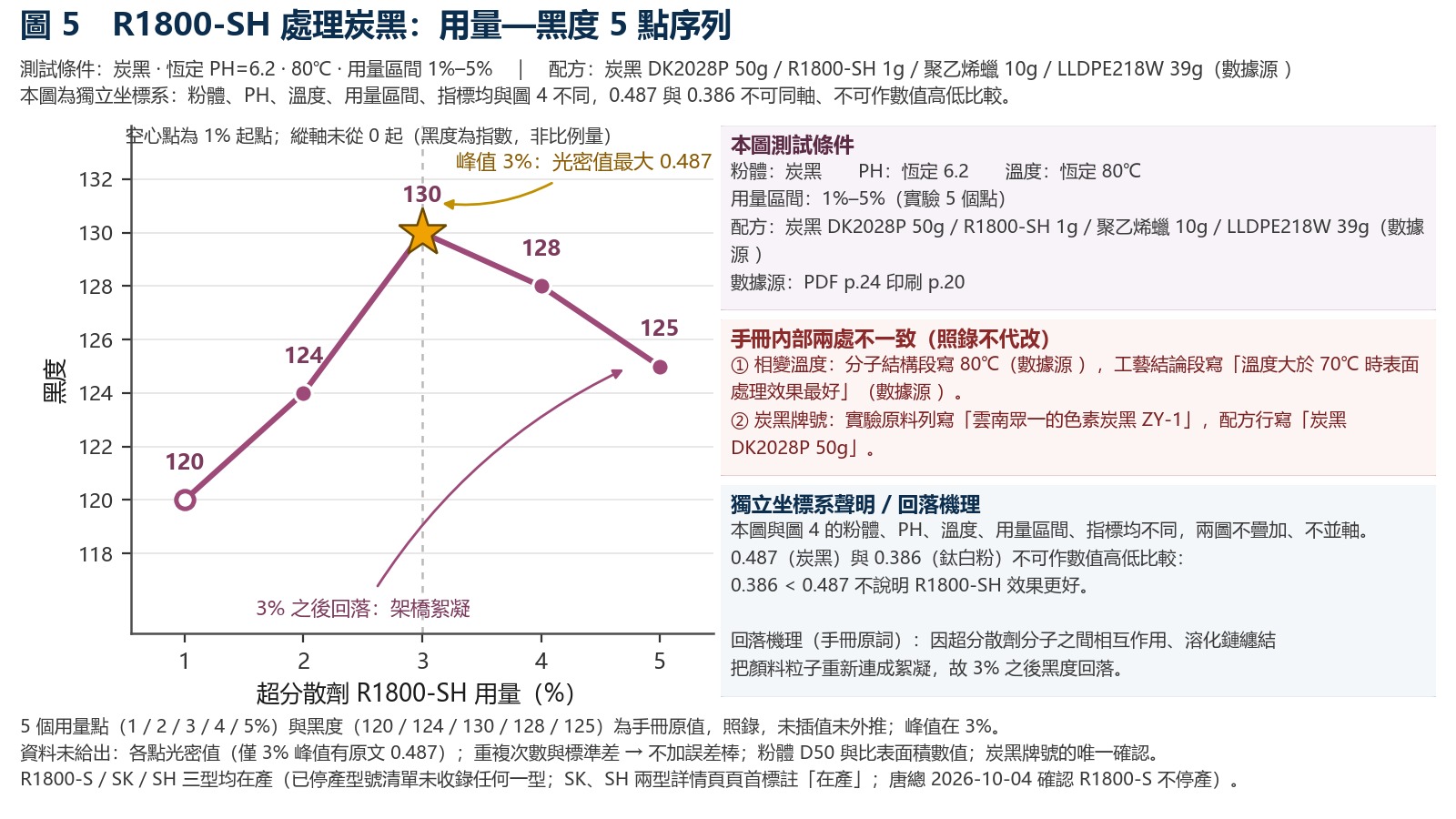

【圖 5】R1800-SH 處理炭黑：用量—黑度 5 點序列 —— 資料點清單（PH=6.2、80℃）：1% → 120；2% → 124；3% → 130（峰值，加星標）；4% → 128；5% → 125；峰值旁標示「光密值最大 0.487」；拐點註解使用手冊原詞「架橋絮凝」；圖注另標示 2 處資料不一致（相變溫度 80℃ vs >70℃、炭黑牌號 ZY-1 vs DK2028P）—— 圖表類型建議：單系列折線，5 個點全部標示數值，峰值點加星標。 圖 4 與圖 5 必須是 2 張獨立圖、2 個獨立座標系：條件（粉體、PH、溫度、用量區間、指標）完全不同，疊加或使用雙軸均會造成誤導；本圖資料也不得與圖 4 的 0.386 進行數值高低比較**

【圖 6】粉體—分散劑線覆蓋矩陣 —— 資料點清單（列＝粉體，欄＝分散劑線，每格標示用量＋分母或標示「資料未說明」）：鈦白粉 → R1800-SK、R101A、R900、R188、RPEG20；炭黑 → R1800-SH、R1618、D³-A、R101A；鋁銀粉／鋁粉 → R1848（8%-10%，分母未說明）；碳酸鈣 → R6100(1-3%)、R900、R100(0.5-3%)、R1800-S(按目數)；滑石粉 → R6100(3-5%)、R900、R100；硫酸鋇／元明粉 → R6100、R100；二氧化矽 → R6100(30-50%，顯著異類，高亮)；高嶺土 → R1800-S(0.3%-0.8%)；群青、鉻黃 → R1800-S 顏料列(0.3-1.2%) —— 圖表類型建議：二值覆蓋矩陣（打點／不打點）＋用量文字標註。 3 條硬性邊界：① 每個型號的分母不同，必須在格內標示分母或明確寫出「資料未說明」，未標示分母不得繪製；② 只能畫成「對象覆蓋圖」，不得畫成推薦值熱力圖（資料沒有選型決策規則）；③ 碳酸鈣／滑石粉／硫酸鋇／元明粉 4 列出現 4 欄命中，表達的是「多線可選」而非「唯一對應」，圖注須明確說明；④ 已停產型號（R1848、R6100、R900、RPEG20 等）在型號名旁加上統一的「已停產」標記**

九數據與依據說明

本文涉及的型號、參數、實驗數據與手冊原句，均來自《锎锔-功能助劑手冊》。凡該資料未提供的項目——實驗重複次數與標準差、用量分母、選型決策規則、分子結構與鏈長、錨固點密度等——已在文中逐項標示為資料未提供，本文不作推斷填補。 文中已停產的型號依歷史資料原樣引用，不代表目前仍在售。
