加白≠更白：遮盖力、着色力与分散性的判读口径

先看一组同一次实验里的数。R1800-SK 超分散剂处理钛白粉，条件恒定在 PH=6.8、70℃，用量从 0 走到 2.0%：

1.601.601.601.601.601.60明度 L：88.27 → 90.…坦伯白度 TW：75.15 → …黄度 YI：4.63 → 3.8…

%

液态色母分散效果卓越，较之以色粉和色母粒，液态色母具有更高的着色强度和遮盖力，生产的塑胶制品具有更高的光泽度

一三个指标，各有各的测法

1

2

1.1 遮盖力 Hiding Power：测薄膜，看光密值，越大越好

手册定义逐字照录：

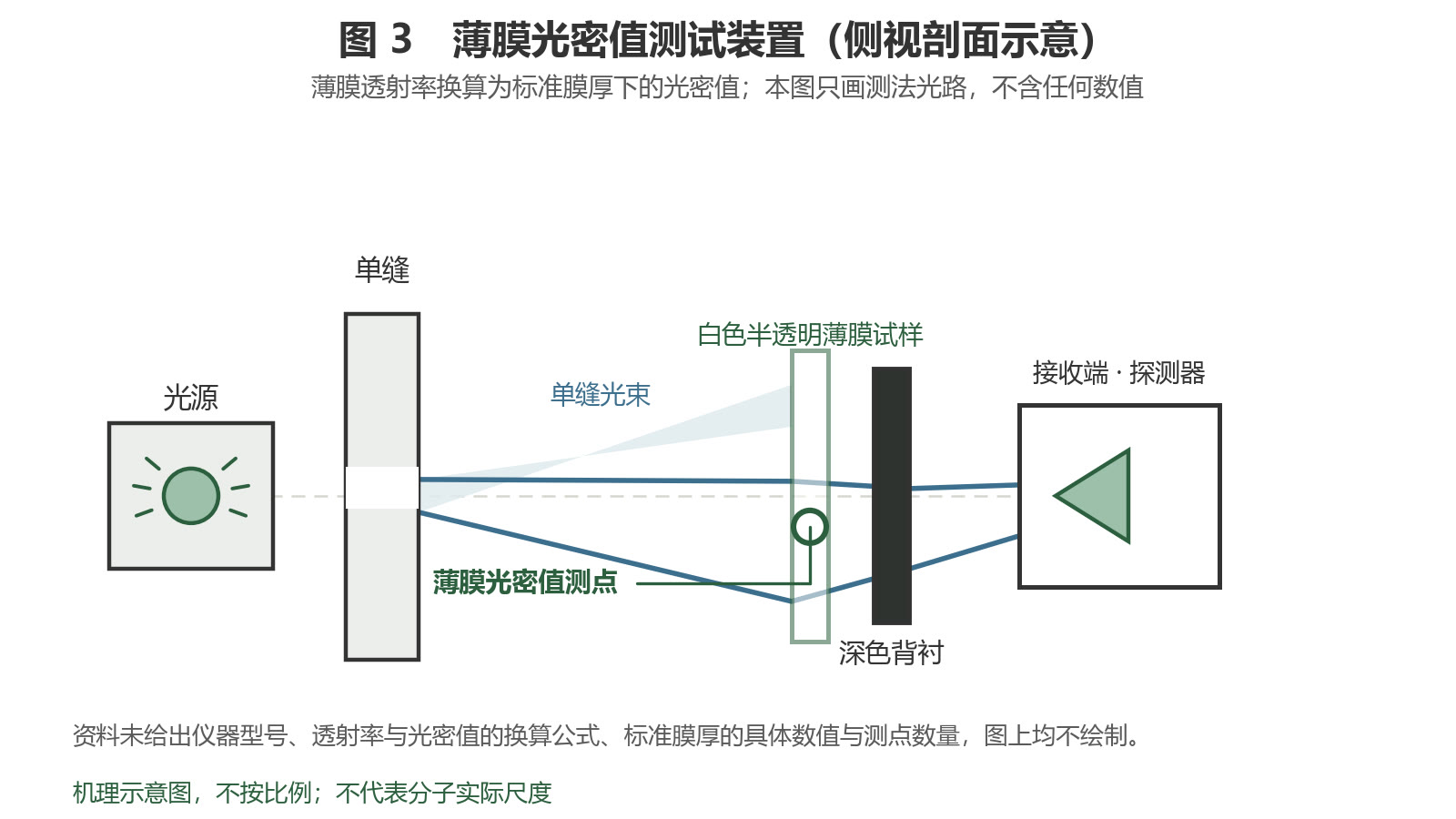

「遮盖力是指颜料遮盖被着色物底色的能力。用超分散剂不同含量预处理的钛白粉制成的母粒，然后吹制薄膜，测定薄膜的透射率换算成标准膜厚（0.02mm）的光密度值（以下称光密值）。光密值越大，遮盖力越高。」 —— 出处：《超分散剂系列》《功能助剂》两册"遮盖力"定义段，逐字一致。

可复现的判定依据有三点：

1. 01测什么：薄膜的透射率，换算成标准膜厚 0.02mm 的光密度值（资料称"光密值"）
2. 02怎么造样：不同含量超分散剂预处理过的钛白粉 → 制母粒 → 吹制薄膜。工艺流程原文链为：载体树脂/颜料/超分散剂 → 高速搅拌 → 造粒 → 挤出吹膜 → 遮盖力 → 白度
3. 03判方向：光密值越大 = 遮盖力越高，正相关，不存在"越大越差"的区段

影响因素，手册原话：

「颜料的分散水平是影响遮盖力的主要因素。颜料分散越均匀，粒子越细小，光密值越大，反之越小。」 —— 出处：两册"遮盖力影响因素"段。

1.2 着色力 Tinting Strength：测样板，看 TW / L / YI，黄度是反的

手册定义逐字照录：

「着色力指颜料着色的能力。钛白粉在塑料中的着色力可以用白度来表征，白度越大，钛白粉的着色力越高。用不同预处理颜料制成白色母粒，然后打样板，用色差计测量其白度（以坦伯白度TW为准）、明度（L）、黄度（YI）等值。」 —— 出处：《超分散剂系列》《功能助剂》两册"着色力"定义段，逐字一致。

可复现的判定依据：

黑色体系有并行定义，作对照用，不可与白色体系混算：

「着色力指颜料着色的能力。炭黑在塑料中的着色力可以用黑度来表征，黑度越大，炭黑的着色力越高。」 —— 出处：两册"炭黑着色力"定义段。

影响因素这句，是"加白不等于更白"最直接的手册依据：

「颜料的着色力主要取决于颜料本身的属性，但也受颜料分散的影响，主要通过样品的明亮程度（明度）和白度表征。」 —— 出处：两册"着色力影响因素"段。

主因是颜料本身，分散只是"也受其影响"。同样地，TW / L / YI 的测试标准号资料未给出，只写"用色差计测量"，未注 GB/T 等任何标准；缺标准号与重复性数据，这三项的绝对值通常不能跨厂家、跨仪器直接比较，本文只作同一组内的相对判读。

1.3 分散性 / 分散度：显微观察与粒度分布

手册定义逐字照录：

「分散性指颜料在被着色介质中的分散能力。分散性的表征、定性的方法有相差显微镜或者电子显微镜观察、拍照，定量的方法是测定粒度分布。」 —— 出处：《超分散剂系列》《功能助剂》两册"分散性"定义段，逐字一致。

判定依据两条路：定性＝相差显微镜或电子显微镜观察、拍照；定量＝测定粒度分布。手册未给出分散性的数值化评分方法——只给了这两条路径，没有评分标准，没有阈值。两条路各自带判定前提：显微观察那一条取决于观察倍率与判读人，粒度分布那一条取决于仪器与统计口径，而这些具体条件资料未给出，所以"分散性变好"只能作方向判断，不能报数值。

手册自己做的定性对照（逐字照录）：

「下图A是表面处理过的钛白粉，条件为 R1800-SK 超分散剂用量1.6%、PH值=6.8 和70℃乙醇2%。B是末处理的钛白粉。可以看出A图的分散较为均匀，且钛白粉粒子较小；而B图中，钛白粉粒子发生严重团聚。所以用R1800-SK超分散剂处理钛白粉，明显提高了其分散性。」 —— 出处：两册 R1800-SK 专项实验段（显微对照）。

⚠️ 上引文中的「末处理」是手册原文写法（应为"未"），原样照录不改。数据层的同一句对应写法是「都高于末预处理颜料的对应值」，同为手册原字。

1.4 一个术语必须先说清

行业口语里说的那个词，在两份官方手册中检索命中 0 次——它就是"分散率"。资料自己的原生词有两个：

本文一律使用资料原生词；被否定的行业口语词"分散率"仅在本节两处作为否定性引述出现，不作为本文任何指标使用。

"分散度"是另一回事，它是理化表里的分级项：R1800-S / R1800-SK / R1800-SH 三型的【理化性质】表均列「分散度：III」，R188（水性涂料）记「分散度：‖」。手册从未定义"分散度"的判级方法——III 与 ‖ 的含义、各级对应什么粒径，资料未给出。

手册里唯一给出完整定量算法的分散度测试叫水分散度（钛白粉体系，测沉降前后浆液浓度之比）：

目的：「检查化纤钛白粉末在水中的分散程度。」原理：「试样在电磁力搅拌下，打成水浆状，倒入测定分散度用的沉降管中，静置一定时间，测定沉降前后浆液浓度之比。」计算式：水分散度% = (m3/m4) / (m2/m1) × 100 手册算例：M1=24.24 M2=1.18 M3=23.26 M4=1.09 → 1.09/23.26 = 0.047；1.18/24.24 = 0.049 → 0.049/0.047 × 100 = 95.9 —— 出处：《超分散剂系列》水分散度测试节与算例；《功能助剂》同节。两册逐字一致

引用须点名条目：这段算法原文属 RPEG20 有机包膜剂条目（RPEG20 与 R1800 1% 对比行），不是 R1800-SK 专项。

1.5 三者的关系，全是手册内证，不是推论

关系	手册原文	手册位置
遮盖力 ← 分散水平	「颜料的分散水平是影响遮盖力的主要因素」	两册"遮盖力影响因素"段
着色力 ← 颜料本身属性为主、分散为辅	「颜料的着色力主要取决于颜料本身的属性，但也受颜料分散的影响」	两册"着色力影响因素"段
分散处理三段论	「颜料的分散过程可分为三部分：润湿、细化（分散）细化后的稳定化（包膜）。颜料表面处理就是颜料细化后稳定化的过程」	《超分散剂系列》"分散过程"段；《功能助剂》同段
用量有上限，超限反降	「当超分散剂的用量为1.6%时，薄膜的光密值最大，达到0.386」；「随着用量进一步增加反而急剧下降」；「因为R1800-SK超分散剂之间的相互作用产生"架桥絮凝"颜料粒子通过超分散剂溶化链的缠结产生絮凝，因此光密值反而下降」	两册 R1800-SK 专项实验段

较细的颜料颗粒易凝聚在一起，产生大颗粒，影响产品质量，因而不能直接使用，必须进行分散处理

二核心证据：R1800-SK 的二十一个实测点

条长 ∝ 倍数值（单位 ×）；虚线 = 基准线（蜡 = 1×），比值越大条越长。

图 · R298 相对蜡的倍数0255075100125倍蜡 = 1× = 1×R298 · …26×R298 · …113×纵轴＝性能口径；横轴＝相对基准的倍数。倍数口径照录源文，不做换算；本图为 R298 那一页原文的逐字数值。两篇文章若出现完全相同的数值，是同一页源文被两处引用（非复制）

• 图 · R298 相对蜡的倍数
• 蜡 = 1× = 1×
• R298 · …
• R298 · …
• 纵轴＝性能口径；横轴＝相对基准的倍数。倍数口径照录源文，不做换算；
• 本图为 R298 那一页原文的逐字数值。两篇文章若出现完全相同的数值，
• 是同一页源文被两处引用（非复制）

• R298 · 润滑性能26 ×
• R298 · 分散性能113 ×

图表数据（源文照录）

对象	倍数
R298 · 润滑性能	26×
R298 · 分散性能	113×

产品资料原文刻度 0–113 ×

3

4

先将钛白粉和R1800-SK超分散剂加入高速搅拌机内搅拌待温度达到100℃左右加入LLDPE218W，待物料搅拌均匀后放出加入造粒机内造粒备用

超分散剂用量 %	明度 L	坦伯白度 TW	黄度 YI	0% 为未处理基准（PH=6.8、70℃）
0	88.27	75.15	4.63	基准
0.5	88.89	75.76	4.21	基准
1.0	89.12	76.31	4.34	基准
1.2	89.87	76.35	4.23	基准
1.6	90.18	77.76	3.84	三项同时为实验序列最优点
1.8	88.26	75.81	3.97	基准
2.0	87.83	75.79	3.89	基准

手册对 1.6% 这一行的判读原文是：三项「都高于末预处理颜料的对应值」。（"末预处理"为手册原字，照录。）

怎么读这三条曲线

第二，黄度不跟着一起回落：1.6% 的 3.84 是最低点，1.8% 抬到 3.97，2.0% 虽回落到 3.89，仍高于 1.6% 的 3.84。也就是说"发黄程度"在 1.6% 之后不随白度同步改善——两个最低点候选（1.6% 的 3.84 与 2.0% 的 3.89）不在同一用量上。判读条件随之收窄：YI 与 TW 同出自色差计，但 YI 是反向指标，且手册未给 YI 的测试标准号与重复性数据，3.84 与 3.89 之间的差是否落在仪器重复性以内资料未给出——本文因此只作方向比较，不作显著性或合格判定。

遮盖力那一侧的峰值与塌方

同一组实验给出遮盖力峰值：用量 1.6% 时薄膜光密值最大，达到 0.386（标准膜厚 0.02mm，PH=6.8、70℃ 恒定）。峰值之后急剧下降，原因手册写得很直白：R1800-SK 超分散剂用量到 1.6% 时锚固基团达到饱和，继续增加则超分散剂之间产生相互作用，出现架桥絮凝——颜料粒子通过超分散剂溶化链的缠结产生絮凝，所以光密值反而下降。条件归属先标清：这个 0.386 是薄膜光密值（标准膜厚 0.02mm、PH=6.8、70℃），与上一节色差计的 TW / L / YI 分属两套测量体系；而"架桥絮凝"是手册给出的机理解释，本组实验只呈现了光密值的升降结果，絮凝结构本身资料未给出显微或粒度佐证。

这里有一个必须讲清的口径：手册同时记了两个数，并存不取舍：

数值	口径	手册位置
0.5%	表面处理工艺建议用量（与 PH=6.8、70℃ 并列记载）	《超分散剂系列》R1800-SK 常规理化节；《功能助剂》R1800-SK 节
1.6%	实验最优用量（光密值最大、黄度最小），实验区间 0.3%–2%	两册 R1800-SK 专项实验节与添加含量节
0.5%—1%	【添加含量】，分母是塑料最终产品	《超分散剂系列》添加含量节；官网 R1800-SK 详情页"添加含量"字段

工艺建议值与实验最优值服务的是不同环节，资料没有给出"该按哪个走"的换算关系，两个数一起引用。

由于各个厂家的检测体系和评判标准存在差异，本实验结果仅作参考，我们不作任何承诺和担保，使用厂家有责任去验证是否符合自己的要求。

最后看数据本身

润滑性能是蜡的26倍、分散性能是蜡的113倍

三十二条误区，逐条挂出处

条长 ∝ 倍数值（单位 ×）；虚线 = 基准线（蜡 = 1×），比值越大条越长。

图 · R900 相对蜡的倍数0255075100125倍蜡 = 1× = 1×R900 · …113×R900 · …26×纵轴＝性能口径；横轴＝相对基准的倍数。倍数口径照录源文，不做换算；本图为 R900 那一页原文的逐字数值。两篇文章若出现完全相同的数值，是同一页源文被两处引用（非复制）

• 图 · R900 相对蜡的倍数
• 蜡 = 1× = 1×
• R900 · …
• R900 · …
• 纵轴＝性能口径；横轴＝相对基准的倍数。倍数口径照录源文，不做换算；
• 本图为 R900 那一页原文的逐字数值。两篇文章若出现完全相同的数值，
• 是同一页源文被两处引用（非复制）

• R900 · 分散性能113 ×
• R900 · 润滑性能26 ×

图表数据（源文照录）

对象	倍数
R900 · 分散性能	113×
R900 · 润滑性能	26×

产品资料原文刻度 0–113 ×

搬自正文本篇的操作步骤（原文照录）

1. 01测什么：打样板后的色差计读数——不是薄膜；样板的底材、壁厚与打样设备条件资料未给出，故下列读数只能在同一套样板口径内横向比较
2. 02用什么表征：坦伯白度 TW（为准）、明度 L、黄度 YI 三项
3. 03判方向：白度越大 = 着色力越高（正相关）；黄度越小越好——手册原话「黄度表明样品的发黄程度，对白母粒来说，黄度越小越好」

5

十二条误区，逐条挂出处

#	常见说法	资料事实	判定	手册位置
1	「加了白色母粒／液态色母，产品就更白了」	R900A 手册称液态色母「具有更高的着色强度和遮盖力」「生产的塑胶制品具有更高的光泽度」「消除制品表面的色点及斑点问题」——通篇未称"更白／白度更高"；R900A 条目无任何白度/明度/黄度数值，也无光密值	❌ 依据不足，"更白"属推论	两册 R900A 条目；官网 R900A 详情页
2	「加白 ＝ 加钛白粉 ＝ 遮盖力↑」	遮盖力与白度是两套测试：遮盖力＝薄膜透射率→0.02mm 标准膜厚光密值；着色力＝样板→坦伯白度TW/明度L/黄度YI。R1800-SK 实验里 L 与 TW 在 1.6% 达峰（90.18 / 77.76）后回落至 2.0% 的 87.83 / 75.79，而 YI 在 2.0% 为 3.89，高于 1.6% 的 3.84	❌ 不成立，三条曲线 1.6% 后不同步	两册"遮盖力／着色力"定义段与 R1800-SK 实验表
3	「分散剂加得越多，遮盖力越高」	「随着用量进一步增加反而急剧下降」；原因「产生"架桥絮凝"……因此光密值反而下降」；锚固基团「到1.6%时达到饱和」	❌ 明确证伪，存在最优值，超过即反降	两册 R1800-SK 专项实验段
4	「着色力差就是颜料本身不行，加分散剂没用」	「颜料的着色力主要取决于颜料本身的属性，但也受颜料分散的影响」；R1800-SK 处理后白度与明度「都高于末预处理颜料的对应值」	⚠️ 半对半错，颜料本身是主因，分散确有可测影响	两册"着色力影响因素"段与 R1800-SK 实验判读句
5	把行业口语当成资料里的正式指标名（该口语词即 §1.4 已界定者）	两份手册检索该口语词命中 0 次。资料原生词为「分散性」（超分散剂手册 62 / 功能助剂手册 75 次）与「分散度」（超分散剂手册 9 / 功能助剂手册 9 次）	❌ 该术语在资料中不存在，用则须声明为行业口语	两册全文检索结果（见 §1.4）
6	「分散度 III ＝ 分散性等级 3」	手册【理化性质】表列「分散度：III」，但通篇未给判级方法、量程或粒径对应关系；R188 另记「分散度：‖」	⚠️ 判级依据资料未给出，不可自行解释	两册 R1800-S / R1800-SK / R1800-SH / R188 理化性质表
7	「R900 和 R900A 是一家的，新旧替代，买新的就行」	R900 页题「复合型分散剂 R900」、密度 1.210g/ml、固含量 12.-12.7%、已停产；R900A 页题「液态色母专用基料R900A」、密度 1.220g/cm³、无固含量项。「R900A 是独立型号，不是 R900 的后缀分码」	❌ 不成立，两型数值不可互抄	《功能助剂》R900 与 R900A 条目；官网 R900、R900A 详情页
8	「分散性能是蜡的 113 倍，所以整体性能 113 倍」	原文为「润滑性能是蜡的26倍、分散性能是蜡的113倍」，是两项逐项对比；未标测试方法与参照蜡品种	❌ 误读，只可逐项对比引用	《超分散剂系列》R1800-SK 常规理化节；官网 R1800-SK 详情页
9	「R900 停产了，R900A 就是它的替代品」	官网 R900 详情页：「官方资料未公布本型号的直接替代型号」，同族在产仅作「供选型评估参考（同用途参考，不代表官方替代声明）」	❌ 依据不足，无官方替代声明	官网 R900 详情页
10	「钛白粉直接加进母粒就能用」	「较细的颜料颗粒易凝聚在一起，产生大颗粒，影响产品质量，因而不能直接使用，必须进行分散处理」；分散分三段：润湿、细化（分散）、细化后的稳定化（包膜）	❌ 明确证伪	两册"分散过程"段
11	「分散剂加到 1.6% 就万事大吉，温度随便」	相变分界 70℃：「低于70℃的时候包覆层不会溶化、高于70℃的时候开始溶化转换成离子偶联剂提高钛白粉与树脂的相容性」；结论另记「温度70℃时表面处理效果最好」	⚠️ 温度是独立前提，不是用量单一变量	《超分散剂系列》R1800-SK 节与实验结论段
12	「官网上的产品参数都能直接引用」	官网 R101A 对比表分散性标「5 分制」但值为 6.50；官网 R900 条目 specs 与手册 R900 条目不符且与 R101A 表一致	⚠️ 数据层有错项，须回手册核对（详见第四、五节）	见下节

四读官网数据时要留个心的两处

横轴 = 量纲 %；有色带 = 该对象能落进的目标区间；带外的点 = 落不进去的部分。

010203040实色制品添加量0.6–2%透明制品添加量0.2–0.5%官网数据层用量字段15–40%横轴同一量纲 % ·横轴量程按本文最高值缩放（0.2–40 %），跨文章勿直接比长度。

• 实色制品添加量
• 透明制品添加量
• 0.2–0.5%
• 官网数据层用量字段
• 横轴同一量纲 % ·
• 横轴量程按本文最高值缩放（0.2–40 %），跨文章勿直接比长度。

• 实色制品添加量0.6–2 %
• 透明制品添加量0.2–0.5 %
• 官网数据层用量字段15–40 %

图表数据（源文照录）

对象	区间
实色制品添加量	0.6–2 %
透明制品添加量	0.2–0.5 %
官网数据层用量字段	15–40 %

源文刻度 0–44 %

横轴为量纲 %；每一条 = 一个对象的实测区间（左端最小值 → 右端最大值）；那条竖线 = 区间中点。

010203040%手册【添加含量】1%实色制品添加量0.6–2%透明制品添加量0.2–0.5%官网数据层用量字…15–40%图 · 数值区间区间＝源文数据（照录），同图仅含同一量纲（%）；横轴量程按本文最高值缩放，跨文章勿直接比长度

• 手册【添加含量】
• 实色制品添加量
• 透明制品添加量
• 0.2–0.5%
• 官网数据层用量字…
• 图 · 数值区间
• 区间＝源文数据（照录）
• ，同图仅含同一量纲（%）；横轴量程按本文最高值缩放，跨文章勿直接比长度

• 手册【添加含量】1–1 %
• 实色制品添加量0.6–2 %
• 透明制品添加量0.2–0.5 %
• 官网数据层用量字段15–40 %

图表数据（源文照录）

型号	源文区间
手册【添加含量】	1%—10%
实色制品添加量	0.6-2.0%
透明制品添加量	0.2-0.5%
官网数据层用量字段	15-40%

型号技术数据表刻度 0.2–40 %

6

这两处不是要追责，是使用姿势问题：数据层是产品展示面，手册是技术依据面，两者不一致时，以手册为准，并知道自己在引用哪一层。

其一：分散性的"5 分制"与 6.50 互相打架

官网 R101A 对比表把分散性标为「5 分制」，而同一行的值是 6.50。手册里这一行是（R101A 与 TMP、7020 的实测对比表，两册同表）。该表的测试方法、样品制备与单位量程资料未给出，所以表内数值只在这三种包膜剂之间作相对排序，不可当绝对性能值搬用；同页还附有【特别声明】，口径与第二节那组实验数据相同。

指标	TMP	7020	R101A	单位	资料标注
TCS（消色力）	1860	1930	2013	资料未标	—
透光度	23	20	18.7	资料未标	方向：R101A 最低
分散性	4.5	5.3	6.50	资料未标	数据层另注「5 分制」，与 6.50 矛盾
吸油量	19.09	18.56	16.30	g/100g	方向：越低越好
亮度	93.5	94.6	96.2	资料未标	—
抗黄变性（不变色失光）	110C	150C	150C	℃	—

手册未标单位与量程，数据层的"5 分制"标注与手册值 6.50 超出 5 分上限这一事实互相矛盾，两个都保留、不取舍。使用姿势：引用这一行时只写数值，并注明"单位与量程资料未标"，不要写成"6.50 分（满分 5 分）"。

顺带说明这张表的读法：分散性↑ 与吸油值↓ 同向（分散性 4.5→5.3→6.50，吸油值 19.09→18.56→16.30）；同一组三档里亮度也是单调上升（93.5→94.6→96.2），因此这张表本身并不构成"分散上去而白度不上去"的证据。能说的只是：TCS 与亮度属于另一条独立轴，其走向不能由分散性一列推出。单位与量程资料未给出，也未给重复次数与误差，故本表只作方向性对照，不作显著性或合格判定。

其二：R900 的 specs 与手册条目全不符

《功能助剂》手册 R900 条目（逐字照录）是：

「外观：白色乳状液体；密度：1.210g/ml；PH值：6.0-7.0；固含量：12.-12.7%；粘度：200-600mPas；溶解性：易溶于水。」 —— 出处：《功能助剂》R900 条目。R900 已停产，仅作历史对照。

「固含量：12.-12.7%」中首个 12 后带小数点，系手册原样，照录不改。

使用姿势：R900 的物理参数一律回手册取，不取数据层那组；那组数值在本文与对外内容中不作为 R900 的物理参数使用，已列入待核实清单。

另外两条引用红线，顺手记在这里

本型号为历史在册型号（已停产），资料保留；本页按历史资料原样整理。

R900A 三条用量口径分母各异，不可互算：

口径	数值	分母	手册位置
手册【添加含量】	1%—10%	塑料最终产品	两册 R900A 条目；官网 R900A 详情页
实色制品添加量	0.6-2.0%	主语＝液体色母，不是 R900A 添加量	《功能助剂》R900A 条目；官网 R900A 详情页
透明制品添加量	0.2-0.5%	同上	同上
官网数据层用量字段	15-40%	相对液态色母配方	官网 R900A 条目

五可核查 / 不可核查的分界

横轴 = 量纲 %；有色带 = 该对象能落进的目标区间；带外的点 = 落不进去的部分。

920.7532.544.2556%目标区间带1020304050「添加量在生产中可…30–50%「可使有机颜料着色…10–20%横轴同一量纲 % ·横轴量程按本文最高值缩放（10–50 %），跨文章勿直接比长度。

• 目标区间带
• 「添加量在生产中可…
• 「可使有机颜料着色…
• 横轴同一量纲 % ·
• 横轴量程按本文最高值缩放（10–50 %），跨文章勿直接比长度。

• 「添加量在生产中可以降低30%-50…30–50 %
• 「可使有机颜料着色强度提高25%以上…10–20 %

图表数据（源文照录）

对象	区间
「添加量在生产中可以降低30%-50%」	30–50 %
「可使有机颜料着色强度提高25%以上，同时提高无机颜料的遮盖力」「即使降低颜料用量10%~20%，也不会减弱着色效果」	10–20 %

源文刻度 9–56 %

7

这一节的作用是让读者知道"哪些结论可以拿去和供应商对质，哪些只能当方向"。

可以逐条回查的（有手册原文、有数值）

可核查 / 不可核查的分界

结论	核查入口
遮盖力怎么测、往哪个方向判	两册"遮盖力"定义段（定义逐字）
着色力怎么测、黄度往哪个方向判	两册"着色力"定义段（定义逐字）
分散性的定性与定量两条路	两册"分散性"定义段（定义逐字）
L / TW / YI 七个用量点的全部读数	两册 R1800-SK 专项实验表（逐字一致）
1.6% 是遮盖力峰值 0.386，超量因架桥絮凝急剧下降	两册 R1800-SK 专项实验段
0.5% 工艺建议值与 1.6% 实验最优值并存	《超分散剂系列》R1800-SK 常规理化节与添加含量节；《功能助剂》R1800-SK 节
70℃ 相变分界、PH=6.8 前提	《超分散剂系列》R1800-SK 节与实验结论段；官网 R1800-SK 详情页
分散处理三段论与"不能直接使用"	两册"分散过程"段
液态色母的原文表述（着色强度/遮盖力/光泽度/色点斑点）	两册 R900A 条目；官网 R900A 详情页
分散性能 26 倍 / 113 倍的逐项对比原文	《超分散剂系列》R1800-SK 常规理化节；官网 R1800-SK 详情页
R101A 三方包膜剂对比表（TMP / 7020 / R101A）	两册 R101A 条目对比表；官网 R101A 对比表
炭黑体系着色力表（黑度 16/15、着色力 125%/130%）	两册 R101A 条目内的炭黑体系对比表

只能当方向、不能当结论的（资料未给出，或条件不可通约）

事项	状态
遮盖力在 0.3%–1.6% 与 1.6%–2% 之间的逐点光密值	❌ 手册只有 1.6% 的 0.386 与一幅曲线图，中间逐点数值未在文本给出。作图只能标峰值点与两端区间，不得内插编造中间值
透射率 → 光密值的换算公式、光电分光光度计型号	❌ 资料未给出
分散性的数值化评分方法	❌ 只给定性（显微观察拍照）与定量（粒度分布）两条路径，未给评分标准与阈值
分散性的实测粒度分布数据	❌ 手册只有 A/B 显微照片，无粒径数值表
「分散度：III」「分散度：‖」的判级依据	❌ 只给符号，未给分级标准、量程、对应粒径或检测方法
分散性「5 分制」标注	⚠️ 与手册值 6.50 矛盾，见第四节
TW / L / YI 的测试标准号	❌ 只写"用色差计测量"，未注 GB/T 等任何标准
光密值的量纲表述	⚠️ 手册称"光密度值（以下称光密值）"，未标单位
R1800-SK 的分散性数值	❌ 该专项只给光密值与白度三项，未给分散性数值
遮盖力与白度之间的量化换算关系	❌ 不存在，资料未给任何两者间的定量关联
「加白 → 更白」的直接实验数据	❌ 不存在，手册无任何跨配方白度对照实验
R900A 的白度 / 遮盖力 / 分散性数值	❌ 不存在（R900A 条目无任何白度/明度/黄度数值，也无光密值；仅定性提及"更高的着色强度和遮盖力""分散效果卓越"）
0.386（SK：0.02mm / PH 6.8 / 70℃ / 1.6%）与 0.487（SH：0.02mm / PH 6.2 / 80℃ / 3%，两册 R1800-SH 条目后段）	⚠️ 条件不同，禁止同轴同图比较大小，作图必须分行标注条件
「粉体细度/吸油值 → 具体分散剂用量」的定量对照	❌ 资料未给，只能引机理句「通常是粉体越细吸油值越高比表面积就越大，所添加的分散剂的份量就越高」（《功能助剂》"分散剂用量"段；官网 R1800-SK 详情页同句）与两个实测区间端点（SK 0.3%–2%、SH 1%–5%），不得画成函数曲线或给定细度对应具体百分比
26 倍 / 113 倍的测试方法与参照蜡品种	❌ 未标注；「28 倍 / 122 倍」为 R1800-SH 对应值，不要混用（《超分散剂系列》R1800-SH 节）
「添加量在生产中可以降低30%-50%」	⚠️ 企业口径（《功能助剂》R1800-S 节），测试依据与适用条件资料未给出
「可使有机颜料着色强度提高25%以上，同时提高无机颜料的遮盖力」「即使降低颜料用量10%~20%，也不会减弱着色效果」	⚠️ 企业口径，须带 R1800-S 型号限定（《功能助剂》R1800-S 条目）
全部型号的第三方检测报告编号	❌ 资料未附（官网同类文章已注明「该页未附第三方检测报告」）
各型号保质期、MSDS 级数据、RoHS/REACH 等合规认证声明	❌ 资料未给出
R900A 的"耐温80-280℃"的测试条件与检验方法	❌ 未给（两册 R900A 条目；官网 R900A 详情页已注明）
R900A 的固含量项	❌ 本型号无此项，禁用邻位型号数值套用
R900A 的卤素含量口径	❌ 官网 R900A 详情页明确「不作卤素方面的声明」

本文数据的使用边界

• 本文不含价格、客户名、认证编号与效果承诺。
• 引用的实验数据均随附手册声明：「由于各个厂家的检测体系和评判标准存在差异，本实验结果仅作参考，我们不作任何承诺和担保，使用厂家有责任去验证是否符合自己的要求。」
• 标〔企业口径〕的句子是公司立场，不属资料原文。
• 数值、代号、单位一律按资料原层照录，未做换算、未改精度、未统一写法。

六图表说明

8

以下 8 张图全部只使用本文已列出的真实数据，本文不生成任何图片。

【图 1】三条指标各走哪条路 —— 数据点清单：遮盖力＝预处理钛白粉→制母粒→吹制薄膜→测透射率→换算 0.02mm 标准膜厚光密值（两册"遮盖力"定义段）；着色力＝预处理颜料→制白色母粒→打样板→色差计测 TW/L/YI（同段）；分散性＝相差显微镜或电子显微镜观察拍照（定性）/ 粒度分布（定量）（同段）；加工性能＝扭矩流变法（同段）；工艺流程链＝载体树脂/颜料/超分散剂→高速搅拌→造粒→挤出吹膜→遮盖力→白度（同段）—— 图表类型建议：流程矩阵图（三条支路并列，标出造样方式与判读方向不同；黄度那条支路单独标"反向"）。无需任何新数据。

【图 2】R1800-SK 用量—光密值（遮盖力）—— 数据点清单：峰值点 1.6%→光密值 0.386（恒定 PH=6.8、70℃；标准膜厚 0.02mm）；实验区间端点 0.3% 与 2.0%；定性分段 0.3%→1.6% 递增达峰、>1.6% 急剧下降；机理注记"锚固基团到 1.6% 达到饱和"、过量产生"架桥絮凝"（均出自两册 R1800-SK 专项实验段）—— 图表类型建议：折线图，只画峰值点与两端区间，峰右侧留断口并加"急剧下降"箭头注记。禁止内插编造中间点数值（逐点光密值资料未给出）。

【图 3】明度 / 坦伯白度 / 黄度 三线对照（本文主图）—— 数据点清单：7 个用量点 × 3 项指标 = 21 个值，逐项照录：0% → 88.27 / 75.15 / 4.63；0.5% → 88.89 / 75.76 / 4.21；1.0% → 89.12 / 76.31 / 4.34；1.2% → 89.87 / 76.35 / 4.23；1.6% → 90.18 / 77.76 / 3.84；1.8% → 88.26 / 75.81 / 3.97；2.0% → 87.83 / 75.79 / 3.89（两册 R1800-SK 专项实验表）—— 图表类型建议：三线折线图，黄度用反向副轴（越小越好），1.6% 处画竖直参考线。看点是 1.6% 之后 L 与 TW 同步回落、黄度在 2.0% 仍高于 1.6%。这是全清单中唯一 21 点逐点可核查、无一处需推算的曲线图，优先做。

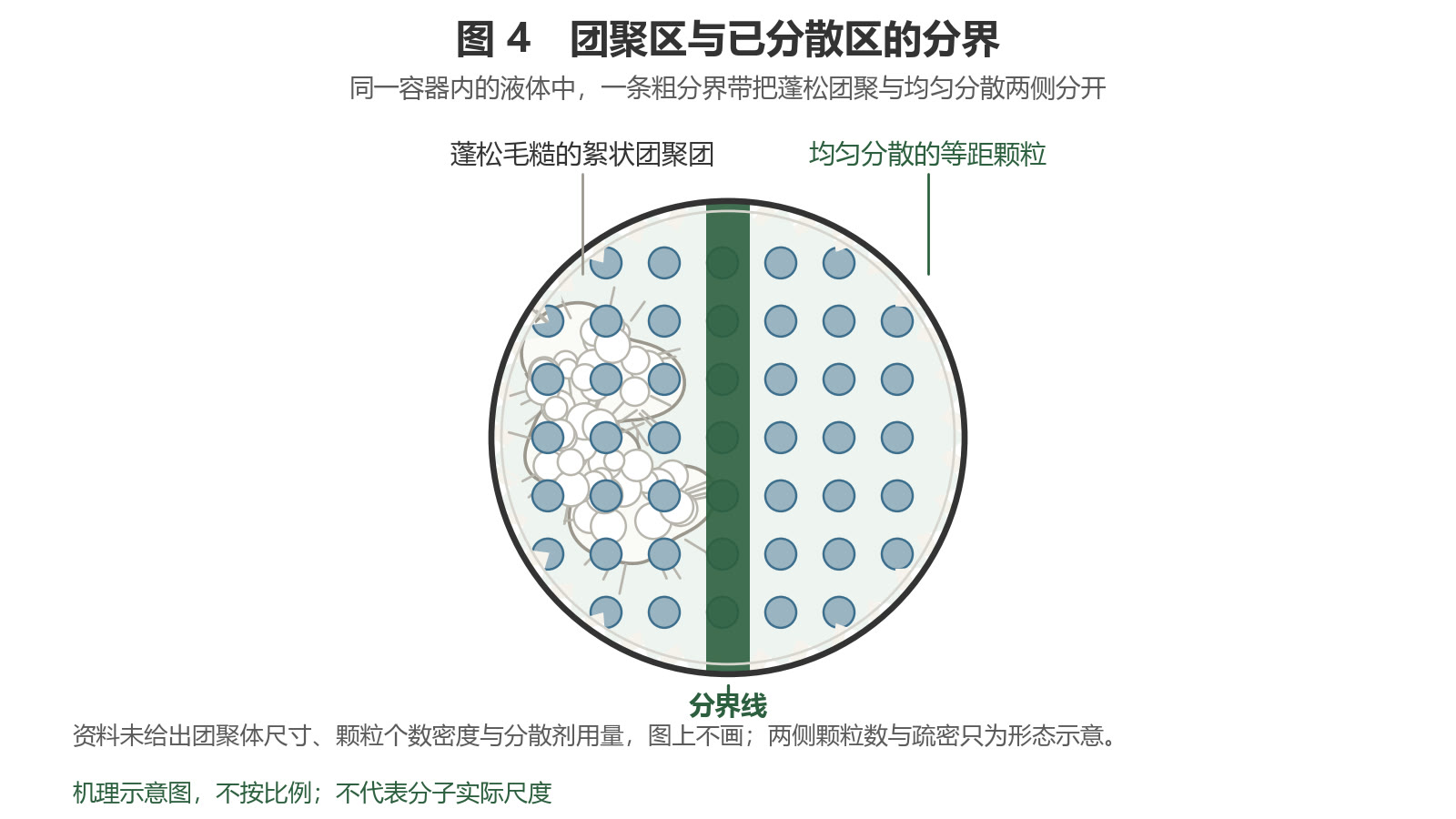

A图为经过1.6%R1800-SK处理过的钛白粉……分散较为均匀，且钛白粉粒子较小；B图为没有处理过的钛白粉……发生严重团聚

粉体越细吸油值越高比表面积就越大，所添加的分散剂的份量就越高

R1800-SK……主要用于橡塑白色母粒

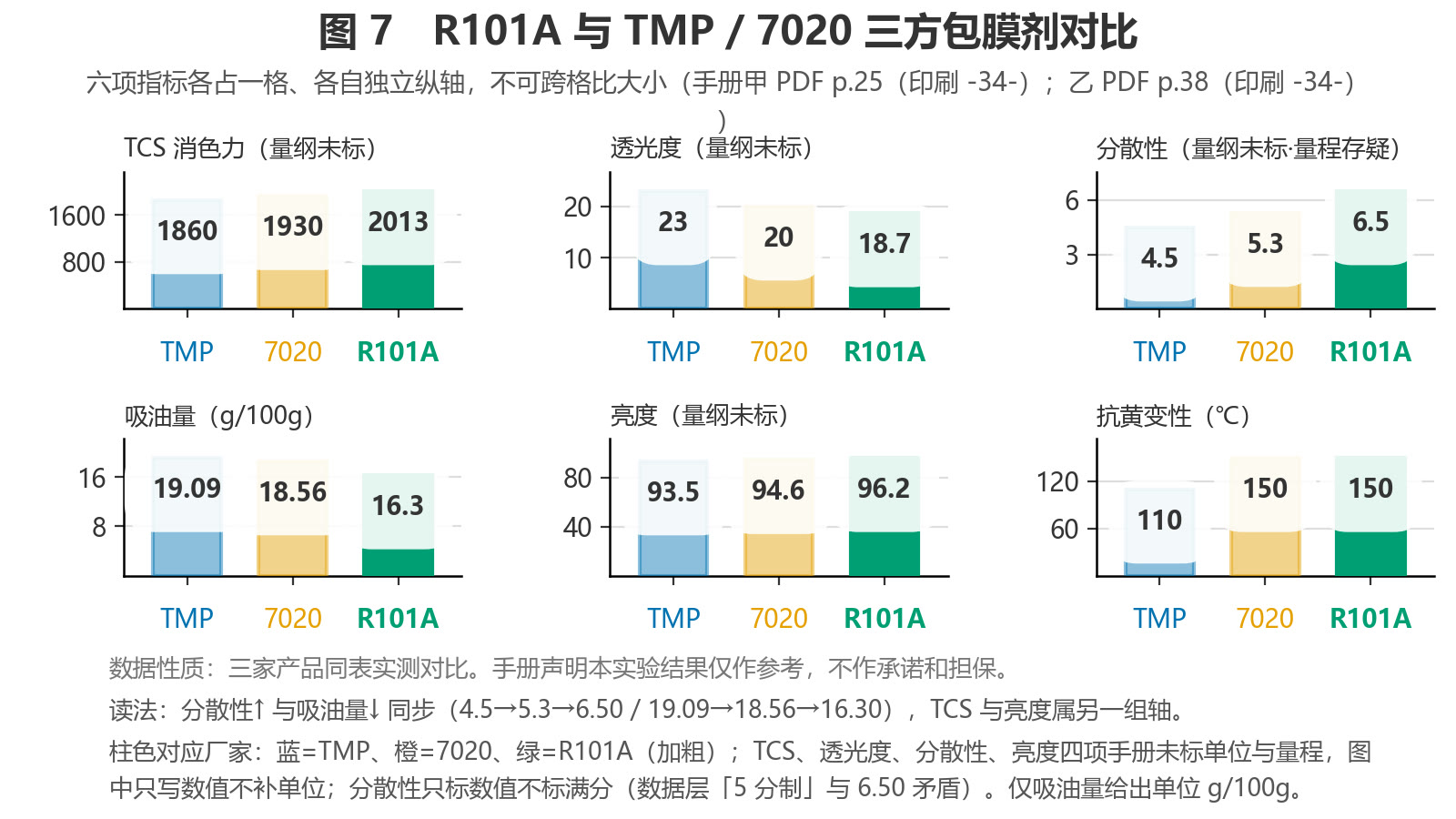

【图 7】R101A 三方包膜剂对比 —— 数据点清单（两册 R101A 条目对比表）：TCS 消色力 1860 / 1930 / 2013；分散性 4.5 / 5.3 / 6.50；吸油量 19.09 / 18.56 / 16.30 g/100g；亮度 93.5 / 94.6 / 96.2；透光度 23 / 20 / 18.7；抗黄变性 110C / 150C / 150C —— 图表类型建议：分组柱状图，四行指标分四组。⚠️ TCS、透光度、亮度手册未标单位与量程，图上须标"单位按资料原文，未标处不补"；分散性量程存疑（数据层"5 分制"与 6.50 矛盾），只标数值不标满分。

七资料清单

本文引用的资料共三份：两份官方手册与一层官网数据层。

#	资料	用于本文哪一节
1	《超分散剂系列》（超分散剂手册）	误区 6（分散度 III）
2	《超分散剂系列》	二节（R1800-SK 理化、0.5% 工艺建议值、70℃ 相变、三段论、"不能直接使用"）、误区 8、11
3	《超分散剂系列》	一节（三指标逐字定义、影响因素、工艺流程链、实验配方）、误区 2
4	《超分散剂系列》	二节（21 个读数表、0.386 峰值、架桥絮凝、A/B 显微对照）、误区 2、3、4
5	《超分散剂系列》	二节（1.6% 实验最优、0.5%—1% 添加含量、70℃ 结论）
6	《超分散剂系列》	二节（SH 对照）、误区 6、8（28 倍 / 122 倍）
7	《超分散剂系列》	一节（炭黑着色力定义）、五节（0.487 条件）
8	《超分散剂系列》	误区 1（R900A 液态色母表述）
9	《超分散剂系列》	五节（R900A 添加含量 1%—10%）、误区 1
10	《超分散剂系列》	二节（实验声明）、图 7（R101A 对比表）
11	《超分散剂系列》	四节（R101A【主要产品指标】表）、图 7
12	《超分散剂系列》	一节（R188 分散度 ‖）
13	《超分散剂系列》	一节（水分散度算法与算例）
14	《功能助剂》（功能助剂手册）	五节（30%-50% 企业口径）
15	《功能助剂》	图 8（色母粒表述）
16	《功能助剂》	五节（粉体越细分散剂份量越高）
17	《功能助剂》	五节（25% 以上、10%~20%，企业口径）
18	《功能助剂》	一、二节（三指标定义、21 个读数表，与《超分散剂系列》逐字一致）
19	《功能助剂》	一节（炭黑着色力）
20	《功能助剂》	四节（R900 条目、架桥机理）、误区 7、9
21	《功能助剂》	误区 1、五节（R900A 添加量口径）
22	《功能助剂》	二节（实验声明）、图 7
23	《功能助剂》	五节（炭黑着色力表）
24	官网数据层产品总表	第四节（R101A 对比表「5 分制」矛盾、R900 specs 疑误挂）、PH=6.8 前提
25	官网详情页 R1800-SK	一、二、四、五节（0.386 字段、0.5%—1% 添加含量、70℃ 相变、26 倍 / 113 倍、粉体越细句）
26	官网详情页 R900A	一、二、四、五节（液态色母原文、添加量口径、15-40% 待核实、耐温条目、固含量缺项、卤素声明、独立型号声明、状态列）
27	官网详情页 R900	四节（停产标注、分散不良机理、未公布直接替代型号、specs 疑误挂登记）
28	官网同类文章页	五节（第三方检测报告未附）

术语与取数纪律：本文全部数值、代号、单位按资料原层照录，未做换算、未改精度、未统一写法；固含量：12.-12.7%（R900，首个 12 后带小数点）与「末预处理」为手册原样，照录不改；mPa•s（《超分散剂系列》）与 mPa·s（《功能助剂》）两写法并存，按层照录。手册未记载的项目一律写"资料未给出"，不推测、不填空、不代拟。
