锚固与溶剂化：一颗分散剂分子在粉体表面怎么分工

一一个具体的现场问题

1

2

用 R1800-SK 超分散剂处理钛白粉，0.5% 用量时母粒的明度是 88.89；加到 1.6%，明度升到 90.18，是整条曲线上的最高点；再加 0.2 个百分点到 1.8%，明度掉回 88.26，2.0% 时进一步降到 87.83（数据依据：产品手册）。

颜料表面吸附的锚固基团越来越多，到1.6%时达到饱和，此时光密值最大

于是真正要回答的技术问题不是"该加多少"，而是：同一个分子上，哪一部分负责把分子钉在粉体上，哪一部分负责把分子交给介质；这两部分分别在什么条件下到极限，过量又是哪一部分先出事。

二手册原句立锚

最贴题的一句在产品手册里，两个部件的分工在同一个句子里对照出现：

机理剖切

「在颜料及粉体分散过程中的作用机理是：R1800-S超分散剂的锚固基团固吸附于颜料及粉体的表面，而溶剂化链能迅速溶解于分散介质中，并与分散介质具有良好的相容性，因此R1800-S超分散剂能大大降低颜料及粉体粒子与分散介质之间的界面张力，使颜料及粉体在分散过程中很快被介质润湿。」

这句话里有两个动词值得停下来看：固吸附与迅速溶解。一个把分子留在粉体上，一个把分子交出去。手册的因果写到这里为止：只有后者发生，粉体才被介质润湿；只有前者发生，分子会被介质冲走——这半句是本文对两个动词的读解，属机制推断，不是手册原句。同一个分子必须同时扮演这两个角色，而这两个角色对外部条件的要求方向相反；本资料把这一结构与"分散剂加多了反而不好"并置陈述，但未给出两者之间的推导或验证数据。

分子层面的逐项分工，R1800-SK 段给得更细（数据依据：产品手册）：

「R1800-SK超分散剂的分子结构主要分为两个部分，其中一部分为锚固基团-COOH，这些极性基团通过离子键、氢键以及范德华力等作用，紧紧的吸附于颜料表面，防止R1800-SK超分散剂的解析。另外一部分为溶化链（分散），这部分直接决定分散后颜料在溶剂中的稳定性（在低于70℃的时候包覆层不会溶化、高于70℃的时候开始溶化转换成离子偶联剂提高钛白粉与树脂的相容性）。为此，要求溶剂化链对分散剂有较高的亲和力，以保证具有良好的溶剂化作用。」

拆成三行更好用：

三两个部件的分工如何落到实际选型

方块 = 工序，箭头 = 先后顺序；方块下方的字 = 该工序的工艺条件。

图 · 工序流向01总纲：「当吸附有超分散剂的颜料及粉体粒子相互靠近时，由于保护层（包膜）的空间障碍，颜料及粉体粒子难以形成紧密…02SK/SH 专用：「R1800-SK超分散剂在颜料粒子表面形成一定厚度的包膜层，溶剂化链在分散剂中比较伸展。当吸附有R1800-SK超分散剂…03吸附时点更早的一句：吸附发生在一次粒子形成时，「把颜料及粉体粒子的晶格缺陷填满，使颜料及粉体表面易于凝聚的活性点纯化」，且「由于R180…按源文顺序，不做增删

• 图 · 工序流向
• 总纲：「当吸附有超分散剂的
• 粒子相互靠近时，
• 由于保护层（包膜）
• 颜料及粉体粒子难以形成紧密…
• SK/SH 专用：「R1800-SK
• 超分散剂在颜料粒子表面形成
• 一定厚度的包膜层，
• 溶剂化链在分散剂中比较伸展
• 。当吸附有R1800-SK超分散剂…
• 吸附时点更早的一句：
• 吸附发生在一次粒
• 子形成时，「把颜料及粉体粒
• 子的晶格缺陷填满，
• 使颜料及粉体表面易于凝聚的
• 活性点纯化」，且「由于R180…
• 按源文顺序，不做增删

• 1. 总纲：「当吸附有超分散剂的颜料…粒子相互靠近时，由于保护层（包膜）的空间障碍…
• 2. SK/SH 专用：「R1800…超分散剂在颜料粒子表面形成一定厚度的包膜层，…
• 3. 吸附时点更早的一句：吸附发生在…子形成时，「把颜料及粉体粒子的晶格缺陷填满，…

图表数据（源文照录）

工序	条件
总纲：「当吸附有超分散剂的颜料及粉体	粒子相互靠近时，由于保护层（包膜）的空间障碍，颜料及粉体粒子难以形成紧密的团聚体或絮凝体」（数据依据：产品手册）
SK/SH 专用：「R1800-SK	超分散剂在颜料粒子表面形成一定厚度的包膜层，溶剂化链在分散剂中比较伸展。当吸附有R1800-SK超分散剂的颜料粒子相互靠近时，由于吸附层的排斥作用而使颗粒相互弹开」（数据依据：产品手册）
吸附时点更早的一句：吸附发生在一次粒	子形成时，「把颜料及粉体粒子的晶格缺陷填满，使颜料及粉体表面易于凝聚的活性点纯化」，且「由于R1800-S超分散剂的隔离作用，颜料及粉体粒子的凝聚状态也非常疏松（粒子之间主要以点和棱接触）」（数据依据：产品手册）

工艺段落

搬自正文本篇的操作步骤（原文照录）

1. 01目数不是唯一变量。 同样 800 目，碳酸钙 0.2% < 高岭土 0.3% < 滑石粉 0.32%。同为碳酸钙，细度不同，用量也不同。所以"按目数查表"只能给出起点。
2. 02斜率差得远。 从 800 目到 3000 目，碳酸钙 0.2%→0.5%，高岭土 0.3%→0.8%，滑石粉 0.32%→1%——手册在这一组对比上的原话是「斜率最大的是滑石粉（0.32%→1%，约 3.1 倍）」。越细的粉体，判据给出的用量增长越陡。这句"越细越陡"只在表内四档目数与这三类粉体上成立，资料未给出目数以外的连续依据。
3. 03分母手册未写明。 这张表的比例分母是相对粉体还是相对塑料最终产品，资料里没写。同一型号另有一栏写「塑料最终产品的0.5%—1%」（数据依据：产品手册），两处口径不同，不可互套。本表三个无机粉体行与颜料行是否按同一分母给出，资料未给出依据。

3

分工清楚了，选型的问法就变了。不是"哪个型号更强"，而是"这两个部件各自在你的体系里会不会到极限"。这句话是本文提出的读法，不是手册的选型方法：手册没有给出按这两个部件评估型号的步骤（见第七节第 8 行）。

锚固侧：靠什么挂住

「TiO2色浆中，颗粒表面富集电荷，很容易与R1800-SK超分散剂的锚固基（-COOH）相结合，在钛白粉颗粒表面形成一层牢固的保护层，通过R1800-SK超分散剂溶化链（烃链）的空间立体屏障作用，使钛白粉达到稳定分散的效果。」

炭黑段逐字相同（数据依据：产品手册）。注意锎锔资料在这里用的词是「空间立体屏障作用」「空间障碍」「吸附层的排斥作用」，不是"空间位阻"——后者是分散剂领域的通用词，锎锔资料在 R1800 段一次都没有用过（见第七节口径说明）。本资料没有解释这三种措辞之间的差别，资料也未给出这三处分别对应哪一次测试，三者是否描述同一机制，资料未给出依据。

选型含义：手册只给了 R1800 三型的锚固基团是 -COOH，并且只对钛白粉与炭黑这两类粉体写了电荷匹配句。资料未给出其它粉体的表面电性描述（Zeta 电位、等电点等），所以"这个粉体能不能被 -COOH 锚住"在锎锔资料里只有钛白粉、炭黑两个答案是明确的。

溶剂化侧：靠什么交接

这部分直接决定分散后颜料在溶剂中的稳定性

「R1800-SK 超分散剂是在R1800-S 的基础上融入酯类官能团，提高了R1800-SK 在塑胶产品中的抗黄变性和耐候性……R1800-SH 是在R1800-S 的基础上融入了硅类产物、提高了R1800-SH 在炭黑中的分散性能。」

三型的差别不在锚固基团上，而在引入的官能团类别上：SK 是酯类、SH 是硅类产物，共同的母体是「由聚烯烃醚类多体经高温高压共聚而成」。所以白色母粒用 SK、黑色母粒用 SH 这条线，锎锔资料给的分线依据是"酯类/硅类 + 应用场景"，不是"白=无机、黑=有机"这类泛化说法——后者在资料里没有。这条线在资料里出现的场合是型号综述与对象清单，资料未给出两型在白色母粒或黑色母粒上的对照实测：SK 的实测数据全部来自钛白粉，SH 的实测数据全部来自炭黑，两型在对方粉体上的表现，资料未给出。

防再团聚侧：两颗粒靠近时谁把它们推开

手册给了三处措辞，含义递进（数据依据：产品手册）：

总纲

「当吸附有超分散剂的颜料及粉体粒子相互靠近时，由于保护层（包膜）的空间障碍，颜料及粉体粒子难以形成紧密的团聚体或絮凝体」（数据依据：产品手册）

SK/SH 专用

「R1800-SK超分散剂在颜料粒子表面形成一定厚度的包膜层，溶剂化链在分散剂中比较伸展。当吸附有R1800-SK超分散剂的颜料粒子相互靠近时，由于吸附层的排斥作用而使颗粒相互弹开」（数据依据：产品手册）

吸附时点更早的一句

吸附发生在一次粒子形成时，「把颜料及粉体粒子的晶格缺陷填满，使颜料及粉体表面易于凝聚的活性点纯化」，且「由于R1800-S超分散剂的隔离作用，颜料及粉体粒子的凝聚状态也非常疏松（粒子之间主要以点和棱接触）」（数据依据：产品手册）

最后半句是这一段里最容易被忽略的工程含义：粉体在压滤和干燥阶段即使已经团聚过，也因为保持点和棱接触而"特别容易分散"（这句是手册自述，不是本文推论）。这是粉体出厂前处理与后续分散处理之间的分工，不是在同一步里完成的。资料未给出压滤与干燥的具体工艺参数，也未给出"点和棱接触"与分散效果之间的量化关系。

一个常被引用的说法要单独交代

「物性相近则相容」这句话在锎锔资料里查不到原文。它属于【行业通识】——分散剂领域通行的经验性说法，指溶剂与树脂（或分散介质）性质接近时更容易互相润湿。它可以用来解释 §1.2 里"与分散介质具有良好的相容性"这句手册原文，但不能当作锎锔资料引用。

锎锔资料给的是另一句话，是一句用量单调关系，不是相容性相似定律（数据依据：产品手册）：

「颜料多数都是粉体，颜料品种不同、细度不同、吸油值不同所添加的分散剂份量也不相同。通常是粉体越细吸油值越高比表面积就越大，所添加的分散剂的份量就越高。所以要根据生产成本和产品需求、选择不同型号的分散剂……」

锎锔资料给的是"用量随物性走"，不是"相容性由物性相似度决定"。 后面第 ④ 节的判据全部落在这句话上。这句话本身是一句方向性描述：资料未给出吸油值、细度与用量之间的定量关系（无公式、无曲线，见第七节第 9 行），也没有给出它在哪一类粉体上被验证过。

四半经验判据：用量怎么跟着粉体物性走

每一格 = 一个量值（单位 %）；颜色越深 = 数值越大；横向可直接比列。

800 目1250 目1500 目3000 目碳酸钙0.20.30.350.5滑石粉0.320.380.471高岭土0.30.350.450.8有/无机颜料（如…0.750.750.750.750.2%1%同一张表内相对大小（单位统一 %）· 色深不代表跨表可比

• 有/无机颜料（如…
• 同一张表内相对大小（单位统一 %）· 色深不代表跨表可比

• 碳酸钙0.2–0.5 %
• 滑石粉0.32–1 %
• 高岭土0.3–0.8 %
• 有/无机颜料（如：炭黑、钛白粉、群青…0.75–0.75 %

图表数据（源文照录）

行	800 目	1250 目	1500 目	3000 目
碳酸钙	0.2 %	0.3 %	0.35 %	0.5 %
滑石粉	0.32 %	0.38 %	0.47 %	1 %
高岭土	0.3 %	0.35 %	0.45 %	0.8 %
有/无机颜料（如：炭黑、钛白粉、群青、铬黄等等	0.75 %	0.75 %	0.75 %	0.75 %

源文刻度 0.2–1 %

4

判据本身只有一句（数据依据：产品手册），但锎锔资料同时给了三处互相独立的措辞来描述同一个决定因素：

• 「根据不同的粉体吸油值和粒径的大小确定添加量。可参照下表添加：」（数据依据：产品手册）
• 「具体添加量要参照粉体的吸油值和细度适量添加」（数据依据：产品手册）
• 「添加量的多少主要取决于颜料的吸油值细度而定」（数据依据：产品手册）
• 「建议添加量按粉体总重量以及细度适当的0.2-1.5%添加」（数据依据：产品手册）

四处措辞不同，共同点是同一个：添加量由粉体物性决定，不是由配方总量决定。 这四句分别印在四个不同章节，分属四个不同产品语境，资料未标注它们是否针对同一类配方条件；把它们并读为同一条判据，是本文的做法，资料未给出这一并读的依据。

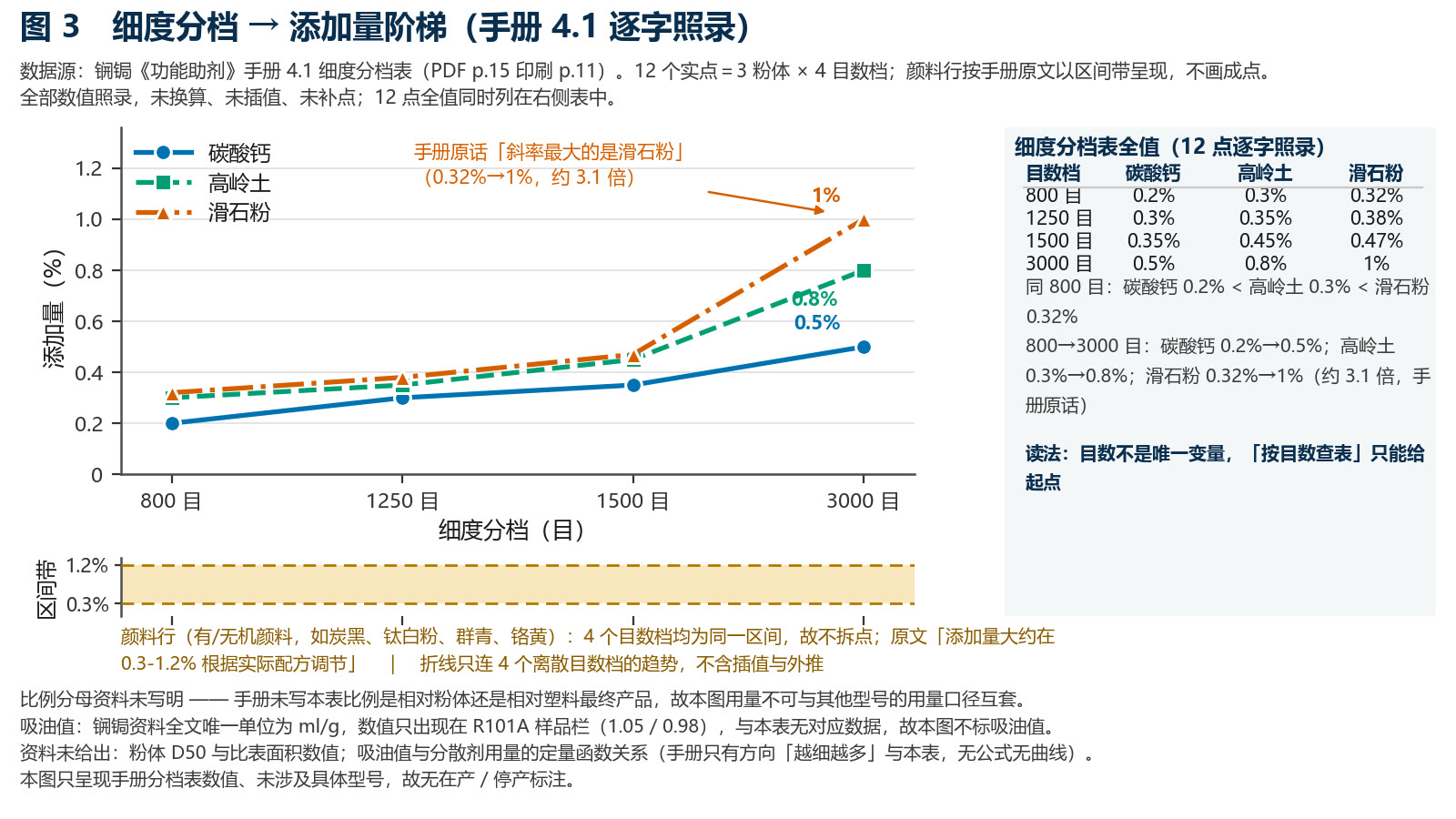

4.1 细度分档表（逐字照录）

品名	800 目	1250 目	1500 目	3000 目
碳酸钙	0.2%	0.3%	0.35%	0.5%
滑石粉	0.32%	0.38%	0.47%	1%
高岭土	0.3%	0.35%	0.45%	0.8%
有/无机颜料（如：炭黑、钛白粉、群青、铬黄等等）	区间 0.3-1.2%	区间 0.3-1.2%	区间 0.3-1.2%	区间 0.3-1.2%

添加量大约在 0.3-1.2% 根据实际配方调节

读这张表能读出三件事：

这张表在锎锔官网前两篇技术文章里已经出现过（2026-09-25、2026-10-01 各一篇），口径与数值未作任何改动。本篇把它当作判据的证据展开——前面第二节的锚固/溶剂化分工，正是"为什么要按细度给不同用量"的分子层解释。

4.2 判据的另一端：过量是物理事故，不是称量事故

手册给出的过界机理是确定的（数据依据：产品手册）：

「因为R1800-SK超分散剂之间的相互作用产生「架桥絮凝」颜料粒子通过超分散剂溶化链的缠结产生絮凝，因此光密值反而下降。」

R1800-SH 段逐字同构，只是型号名不同。

这句话把过量说清了：不是"粉体装不下这么多分散剂"这种模糊说法，而是溶剂化链之间互相缠结、架桥把颗粒重新连起来。原文把缠结归于溶剂化链，但"哪一段分子先用尽、先出事"是本文顺着这句原话推出的，资料未给出分部位失效的区分数据；把峰值点解释成"刚好把表面占满"，同样属读解而非实测。

4.3 吸油值的单位口径

锎锔资料里吸油值出现过的唯一单位是 ml/g，数值出现在 R101A 通用性多元醇改性硅包膜剂的两个样品对照栏里：样品一 1.05、样品二 0.98（数据依据：产品手册）。同款产品特点里写「降低吸油量」（数据依据：产品手册）。

需要明确的是："油酸钠 g/100g"这个吸油值口径在锎锔全部资料里不存在——资料全文没有出现过"油酸钠"。如果现场或客户用的是那套口径，那是另一套测试方法，不能和 ml/g 的数值直接换算或并列比较。

比表面积同理：手册只给了方向（越细越大），没有给超分散剂语境下的具体 m²/g 数值。资料里出现过的 m²/g 数值属阻燃剂/偶联剂语境（数据依据：产品手册），与分散剂选型无关。同理，ml/g 这个口径之外还有哪些吸油值测试方法被锎锔资料排除，资料未给出清单。

五两组完整实验序列

5

6

这两组是锎锔资料里仅有的、用量与效果逐点对应的完整实测序列。两组条件不同，只能各自解读形态，不能同轴比较、不能求交点、不能把两个峰值放在一起说谁高谁低。

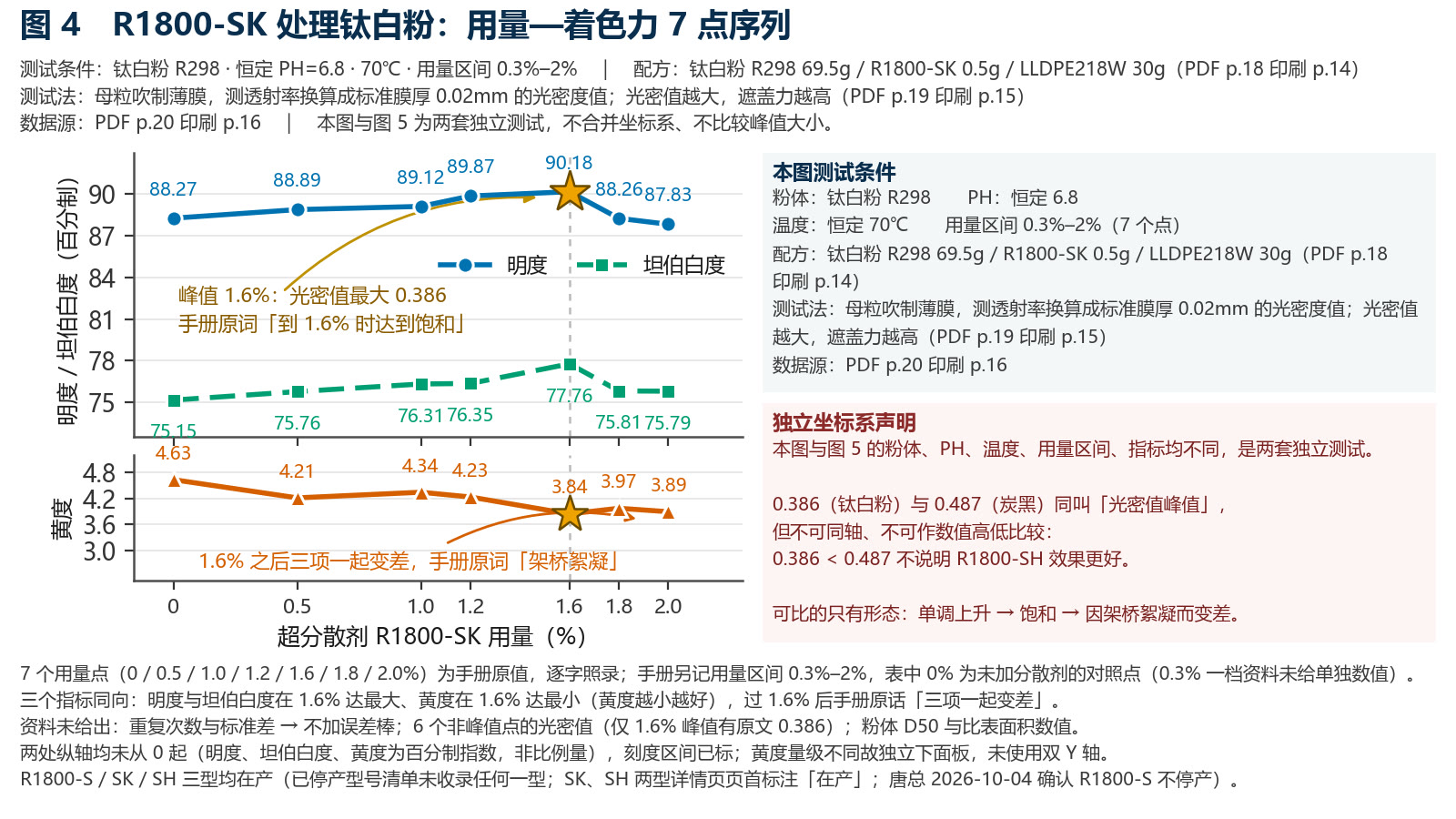

5.1 R1800-SK 处理钛白粉（7 个用量点）

超分散剂用量 %	明度	坦伯白度	黄度
0	88.27	75.15	4.63
0.5	88.89	75.76	4.21
1.0	89.12	76.31	4.34
1.2	89.87	76.35	4.23
1.6	90.18	77.76	3.84
1.8	88.26	75.81	3.97
2.0	87.83	75.79	3.89

三个指标同向：明度与坦伯白度在 1.6% 达到最大，黄度在 1.6% 达到最小。过 1.6% 之后三项一起变差。

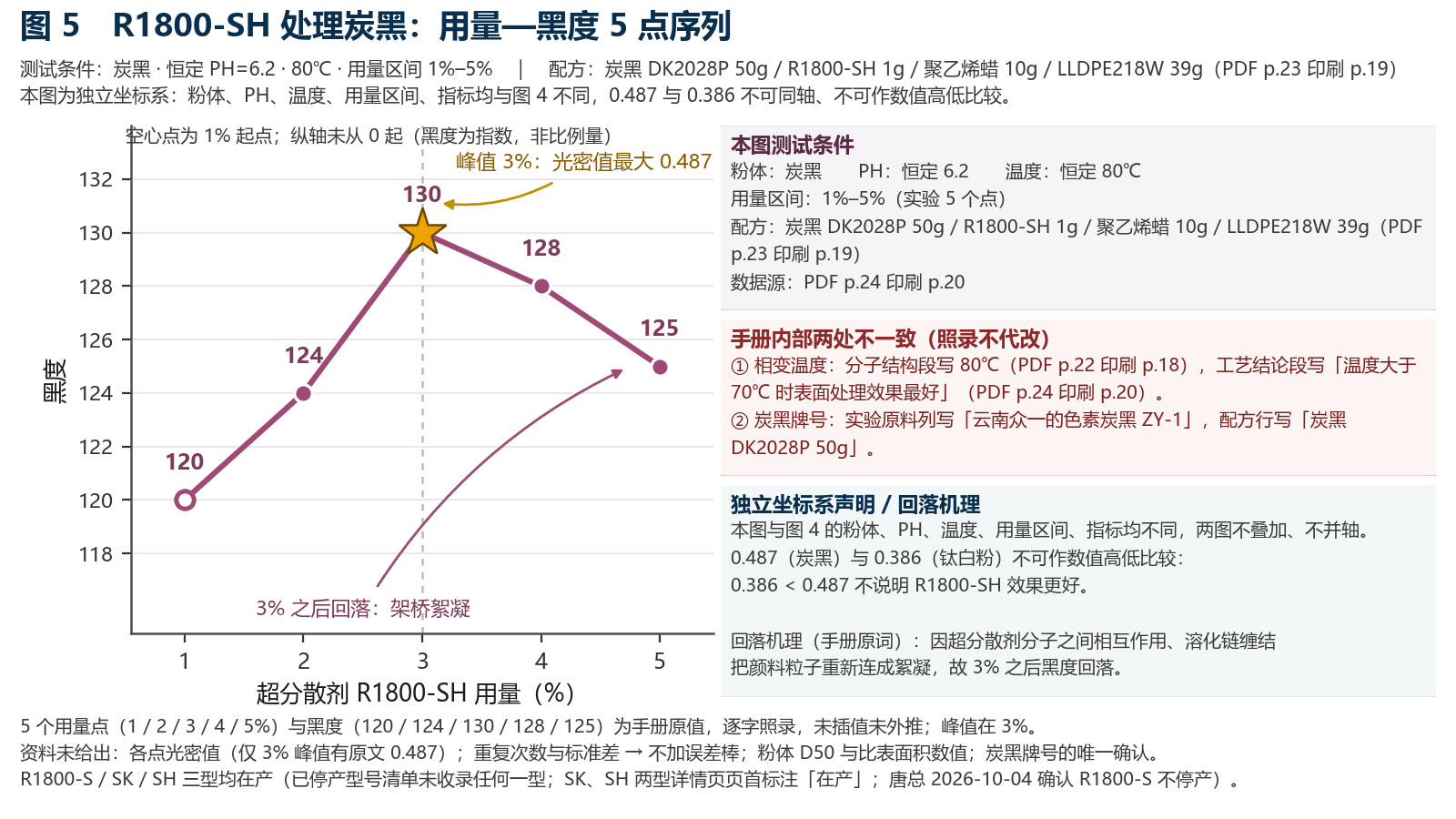

5.2 R1800-SH 处理炭黑（5 个用量点）

⚠ 两处手册内部不一致，照录不代改：

1. 01相变温度：R1800-SH 分子结构段（数据依据：产品手册）写相变分界 80℃，本节结论句写「温度大于70℃时表面处理效果最好」。两处数字不同。
2. 02炭黑牌号：实验原料列写「云南众一的色素炭黑ZY-1炭黑」，配方行写「炭黑DK2028P 50g」。

5.3 0.386 与 0.487 为什么不能放在一起比

六按粉体选型的对应

横轴 = 量纲 %（全图统一）；每一条 = 一个对象，条长可直接比较。

R1848（已停产8–10% / 量程 0–11R900（已停产0.2–1.5% / 量程 0–11R101A0.1–3% / 量程 0–11R6100（已停产1–3% / 量程 0–11R1000.5–3% / 量程 0–11PT500.5–8% / 量程 0–11每格同一横轴量程（0–11%）· 同一量纲 %

• R1848（已停产
• 8–10% / 量程 0–11
• R900（已停产
• 0.2–1.5% / 量程 0–11
• 0.1–3% / 量程 0–11
• R6100（已停产
• 1–3% / 量程 0–11
• 0.5–3% / 量程 0–11
• 0.5–8% / 量程 0–11
• 每格同一横轴量程（0–11%）· 同一量纲 %

• R1848（已停产8–10 %
• R900（已停产0.2–1.5 %
• R101A0.1–3 %
• R6100（已停产1–3 %
• … 共 6 项，全部数据见下表

图表数据（源文照录）

对象	区间
R1848（已停产	8–10 %
R900（已停产	0.2–1.5 %
R101A	0.1–3 %
R6100（已停产	1–3 %
R100	0.5–3 %
PT50	0.5–8 %

源文刻度 0–11 %

下表逐条来自锎锔资料的对象清单与用量栏。每一格都标明手册依据；每一行的用量分母各不相同，不可跨行折算或套用。

按粉体选型的对应

分散剂	资料写的处理对象	用量（原文）	分母	依据
R1800-S（在产）	彩色母粒、服装涂料、粉末涂料、油性涂料；油性油墨；填料体系	塑料最终产品的0.5%—1%	塑料最终产品	产品手册型号条目
R1800-SK	橡塑白色母粒、金属粉体色母、粉末涂料、油性涂料、钛白粉表面处理	塑料最终产品的0.5%—1%	塑料最终产品	产品手册型号条目
R1800-SH	黑色母粒、炭黑湿法造粒、炭黑干法造粒	塑料最终产品的0.5%—1%	塑料最终产品	产品手册型号条目
R1848（已停产）	铝银粉 / 铝粉包膜；扬尘大的粉体	铝粉包膜8%-10%；增白剂包膜5%-8%	资料未写明	产品手册型号条目
R900（已停产）	碳酸钙、滑石粉、高岭土填充母粒；钛白粉、立德粉、重钙、轻钙	按粉体总重量以及细度适当的0.2-1.5%	粉体总重量	产品手册型号条目
R101A	金红石型钛白粉粗品、炭黑、碳酸钙、滑石粉、立德粉、硫酸钡、元明粉	0.1-3%	按粉体重量	产品手册型号条目
R6100（已停产）	碳酸钙、滑石粉、硫酸钡、元明粉、硫酸铜、硫酸铁、二氧化硅	七档：碳酸钙1-3% / 滑石粉3-5% / 硫酸钡2-4% / 元明粉1-3% / 硫酸铜3-5% / 硫酸铁3-5% / 二氧化硅30-50%	资料未写明	产品手册型号条目
R100	碳酸钙、滑石粉、硫酸钡、元明粉 × PE/PP/PVC	无机填料质量的0.5% - 3%	无机填料质量	产品手册型号条目
R1618	塑料导电炭黑	塑料最终产品的0.5%—2%	塑料最终产品	产品手册型号条目
PT50	高光塑料汽车内饰、电子外壳	塑料最终产品的0.5-8%	塑料最终产品	产品手册型号条目
RPEG20（已停产）	针对钛白粉的高分散性包膜剂（用 R1800-SK 与聚氧乙烯聚氧丙烯醚改性聚硅氧烷非离子表面活性剂，经 420℃ 高温 6.4MPa 生产）	资料未给出该型号用量	—	产品手册型号条目

三点必须一起看：

1. 01多线可选，不是唯一对应。 碳酸钙、滑石粉、硫酸钡、元明粉在 R6100、R100、R900、R1800-S 四条线上都出现。资料给的是对象覆盖关系，不是"这个粉体只能用这个型号"。
2. 02R6100 内部七档跨度从 1% 到 50%。 二氧化硅一档（30-50%）比其余六档高出一个数量级。这是"同一种偶联型产品对不同无机物的适配完全不同"的直接证据；资料未给出这七档的实测数据，也未标注各档的适用条件边界。
3. 03资料没有给出选型决策规则。 除了第 3.1 节那句"要根据生产成本和产品需求、选择不同型号"（数据依据：产品手册），手册没有给出从粉体到型号的判定流程。上表只能当"对象覆盖图"读，不能当推荐值热力图用。

采用我司生产的R1800-SK 与聚氧乙烯聚氧丙烯醚改性聚硅氧烷非离子表面活性剂纳米催化剂经过钢衬四氟反应釜在420℃高温6.4MPa的高压所生产

⚠ 口径红线：RPEG20 是 R1800-SK 改出来的，但「HLB值：10-12」这个数值属于 RPEG20，不属于 R1800 系列，不可挪用（数据依据：产品手册）。同理，锚固基团清单「-COOH、-NH₂、-SOH」出自 PT50 段（数据依据：产品手册），R1800 三型只写了 -COOH，两者不能混用。

七资料未给出

以下每一项都在锎锔资料里查不到，本文不作推断填补：

资料未给出

#	项目	实测结果
1	「油酸钠 g/100g」吸油值口径	资料全文 0 次命中「油酸钠」。用过的吸油值单位只有 ml/g（数据依据：产品手册）
2	粉体 D50 / 粒度分布数值（用于分散剂选型）	分散剂段未给出。资料里的 D50 仅 2 处，均属其他产品：「粒径分布（D50，μm）8~12」属粉末涂料用附着力促进剂 R1880（已停产）（数据依据：产品手册）；另一处是 LD50 的假阳性命中（光变颜料专用抗光疲乏剂 S38（已停产））。资料对分散性的定量方法只写「定量的方法是测定粒度分布」（数据依据：产品手册），无数据
3	粉体比表面积的具体数值	超分散剂段无。资料中的 m²/g 数值属阻燃剂/偶联剂语境（数据依据：产品手册），不可挪用
4	分子结构式、锚固基团具体化学结构、链长、亲水亲油平衡	未给出。仅「聚烯烃醚」一个成分名 + -COOH 一个官能团。HLB 值资料确有 1 处（10-12），但属 RPEG20（已停产），非 R1800 系列
5	包膜层厚度数值、锚固点密度、界面张力实测值	未给出。仅有「一定厚度的保护层（包膜）」的定性表述
6	「物性相近则相容」这句话本身	资料 0 次命中。资料给的是用量单调关系（数据依据：产品手册）
7	「空间位阻」用于 R1800 的表述	R1800 段 0 次命中。该词在资料中属 E099（耐高温）、D³-A（水性导电炭黑）、R780（水性染料）三个其他型号；R1800 自己的词是「空间障碍」「空间立体屏障作用」「吸附层的排斥作用」「包膜」
8	选型决策规则 / 型号选择判据	只有对象清单 + 一句「根据生产成本和产品需求」的定性表述，无规则
9	吸油值与分散剂用量的定量函数关系	未给出。资料只有方向（越细越多）与一张目数分档表，无公式、无曲线
10	各型号粉体表面电性的量化（Zeta 电位、pH、等电点）	未给出。只有「颗粒表面富集电荷」这一句定性表述
11	R1800-SK 概述记载值（0.5%—1%）与实验最优值（1.6%）的对应关系	两处对象与判定标准未标注对应关系
12	R1800-SH 相变温度	资料两处不一致：分子结构段写 80℃（数据依据：产品手册），工艺结论段写「大于70℃」（数据依据：产品手册）
13	R1800-SH 实验炭黑牌号	资料两处不一致：实验原料列 ZY-1，配方行 DK2028P
14	R1800-SK 分散性对照的「70℃乙醇 2%」	资料原文如此，表述较简
15	R1848 / R6100 用量分母	未写明
16	R1800 三型（S / SK / SH）的在产状态	三型均在产：锎锔官网的已停产型号清单未收录 R1800-S / SK / SH 任何一型；R1800-SK、R1800-SH 两个型号的官网详情页页首均标注「在产」。唐总 2026-10-04 就 R1800-S 的状态明确答复：不停产	通过
17	R1848 / R6100 / R900 三型的禁用项 / MSDS 级安全数据	资料未记载

型号形近提醒：R18 与 R1800 系列编号接近但完全无关——R18 是 PET/PETG 增韧耐低温剂（延缓结晶 + 增韧），与超分散剂、锚固/溶剂化机理无关，本文不采用。

八配图清单（文字描述，未生成图片）

以下为配图规格建议，图尚未生成。 ⚠ 插图排版提示（官网阅读解析器的既有行为）：正文段落若含 20–120 字符的「…」引文会被升格为引文块，其后的图会被丢弃；独立成行的图也会被忽略。插图时须把每张图行放到「不含长引文的普通文字段落」末尾，并在 10 个语种下分别复核。本篇正文含长引文的段落较多（第二节、第四节、第五节尤为集中），配图落位时逐张确认。

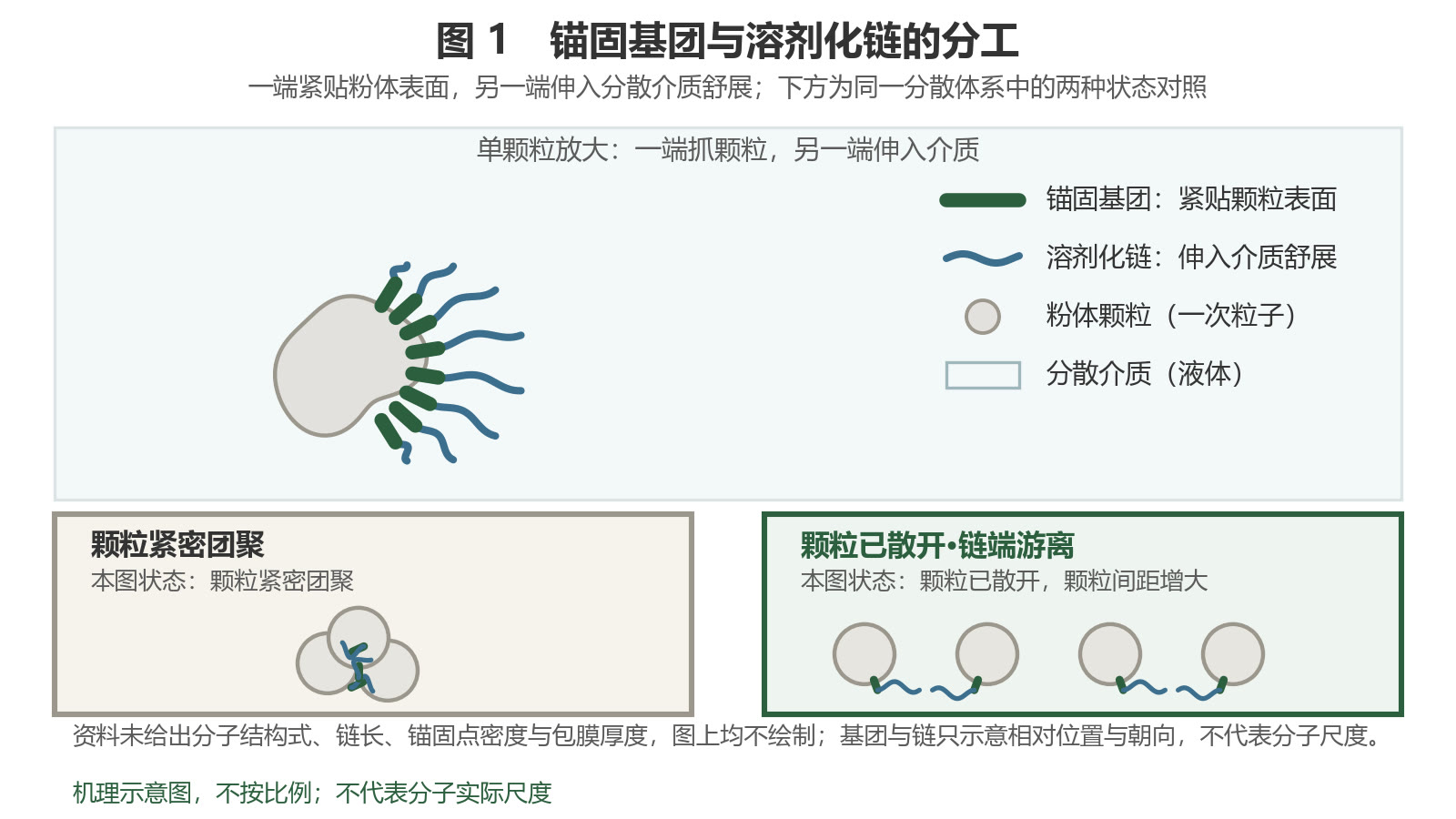

【图 1】锚固基团与溶剂化链的分工机理 —— 数据点清单：① 粉体一次粒子（表面富集电荷）；② 锚固基团 -COOH 固吸附，标注手册三条作用力「离子键、氢键、范德华力」（数据依据：产品手册）；③ 溶剂化链伸展进分散介质，标注手册动作「迅速溶解于分散介质」「与分散介质具有良好的相容性」（数据依据：产品手册）；④ 两颗粒靠近时被弹开，标注手册原词「空间立体屏障作用」（数据依据：产品手册）/「吸附层的排斥作用而使颗粒相互弹开」（数据依据：产品手册）；⑤ 温度标注：SK 70℃、SH 80℃ 两个相变分界；⑥ 右侧留白处放第 7 条口径说明，注明该词（锎锔资料 R1800 段 0 次命中）不是锎锔原词 —— 图表类型建议：横排流程式机理示意图，手写 SVG，不填任何数值（资料无分子结构式、链长、锚固角度、链段数、包膜厚度数据，图上不得出现此类数字）

【图 2】锚固基团 / 溶剂化链 对照卡 —— 数据点清单：左栏「锚固基团」三行＝-COOH、固吸附/紧紧的吸附于颜料表面/防止…的解析、形成一层牢固的保护层；右栏「溶剂化链」三行＝溶化链（烃链）、迅速溶解于分散介质/与分散介质具有良好的相容性/比较伸展、直接决定分散后颜料在溶剂中的稳定性；栏底各标一处温度（SK 70℃ / SH 80℃）—— 图表类型建议：双栏等行数对照卡片，两栏行数与权重必须严格对称；不得给溶剂化链添加手册未写的单项功能（"降低界面张力"写在两句共同的结论里，不是溶剂化链独立的功能）；全部文案用手册原词，不改写

【图 3】细度分档 → 添加量阶梯（12 点） —— 数据点清单：碳酸钙 800/1250/1500/3000 目 → 0.2% / 0.3% / 0.35% / 0.5%；滑石粉 → 0.32% / 0.38% / 0.47% / 1%；高岭土 → 0.3% / 0.35% / 0.45% / 0.8%；颜料行 0.3-1.2% 以区间带单独呈现（不画成点），并标原文「根据实际配方调节」—— 图表类型建议：分组阶梯折线（3 系列 × 4 目数），三系列用色盲安全配色 + 冗余编码（线型/标记点）；图注必须显式写明分母资料未写明；同图内可加一行"同目数下三粉体添加量不同"的对照小表，支撑"目数不是唯一变量"的读法

【图 4】R1800-SK 处理钛白粉：用量—着色力 7 点序列 —— 数据点清单（PH=6.8、70℃）：0% → 明度 88.27 / 坦伯白度 75.15 / 黄度 4.63；0.5% → 88.89 / 75.76 / 4.21；1.0% → 89.12 / 76.31 / 4.34；1.2% → 89.87 / 76.35 / 4.23；1.6% → 90.18 / 77.76 / 3.84（峰值，打星标）；1.8% → 88.26 / 75.81 / 3.97；2.0% → 87.83 / 75.79 / 3.89；峰值旁标「光密值最大 0.386」；拐点注释用手册原词「到1.6%时达到饱和」与「架桥絮凝」—— 图表类型建议：上下双面板共享 x 轴用量（上面板：明度 + 坦伯白度，同为百分制可同轴；下面板：黄度，量级不同故独立面板，不用双 Y 轴）；峰值点加星标与注释；不用误差棒（资料未给重复次数与标准差）

【图 5】R1800-SH 处理炭黑：用量—黑度 5 点序列 —— 数据点清单（PH=6.2、80℃）：1% → 120；2% → 124；3% → 130（峰值，打星标）；4% → 128；5% → 125；峰值旁标「光密值最大 0.487」；拐点注释用手册原词「架桥絮凝」；图注另标两处资料不一致（相变温度 80℃ vs >70℃、炭黑牌号 ZY-1 vs DK2028P）—— 图表类型建议：单系列折线，5 个点全标数值，峰值点加星标。 图 4 与图 5 必须是两张独立图、两个独立坐标系：条件（粉体、PH、温度、用量区间、指标）全不同，叠加或并轴即为误导；本图数据也不得与图 4 的 0.386 作数值高低比较**

【图 6】粉体—分散剂线 覆盖矩阵 —— 数据点清单（行＝粉体，列＝分散剂线，每格标用量 + 分母或标"资料未写明"）：钛白粉 → R1800-SK、R101A、R900、R188、RPEG20；炭黑 → R1800-SH、R1618、D³-A、R101A；铝银粉/铝粉 → R1848（8%-10%，分母未写明）；碳酸钙 → R6100(1-3%)、R900、R100(0.5-3%)、R1800-S(按目数)；滑石粉 → R6100(3-5%)、R900、R100；硫酸钡 / 元明粉 → R6100、R100；二氧化硅 → R6100(30-50%，显著异类，高亮);高岭土 → R1800-S(0.3%-0.8%)；群青、铬黄 → R1800-S 颜料行(0.3-1.2%) —— 图表类型建议：二值覆盖矩阵（打点/不打点）+ 用量文字标注。 三条硬边界：① 每个型号的分母不同，必须在格内标出分母或明写"资料未写明"，不标分母不得画；② 只能画成"对象覆盖图"，不得画成推荐值热力图（资料没有选型决策规则）；③ 碳酸钙/滑石粉/硫酸钡/元明粉四行出现四列命中，表达的是"多线可选"而非"唯一对应"，图注需写明；④ 已停产型号（R1848、R6100、R900、RPEG20 等）在型号名旁加统一"已停产"标记**

九数据与依据说明

本文涉及的机型、参数、实验数据与手册原句，均来自《锎锔-功能助剂手册》。凡该资料未提供的项目——实验重复次数与标准差、用量分母、选型决策规则、分子结构与链长、锚固点密度等——已在文中逐项标注为资料未给出，本文不作推断填补。 文中已停产的型号按历史资料原样引用，不代表当前在售。
