超分散剂和润湿分散剂：塑料着色里两者的分工与四条实操要点

数据来源：官方产品数据。

结论：不是替代关系，是分工

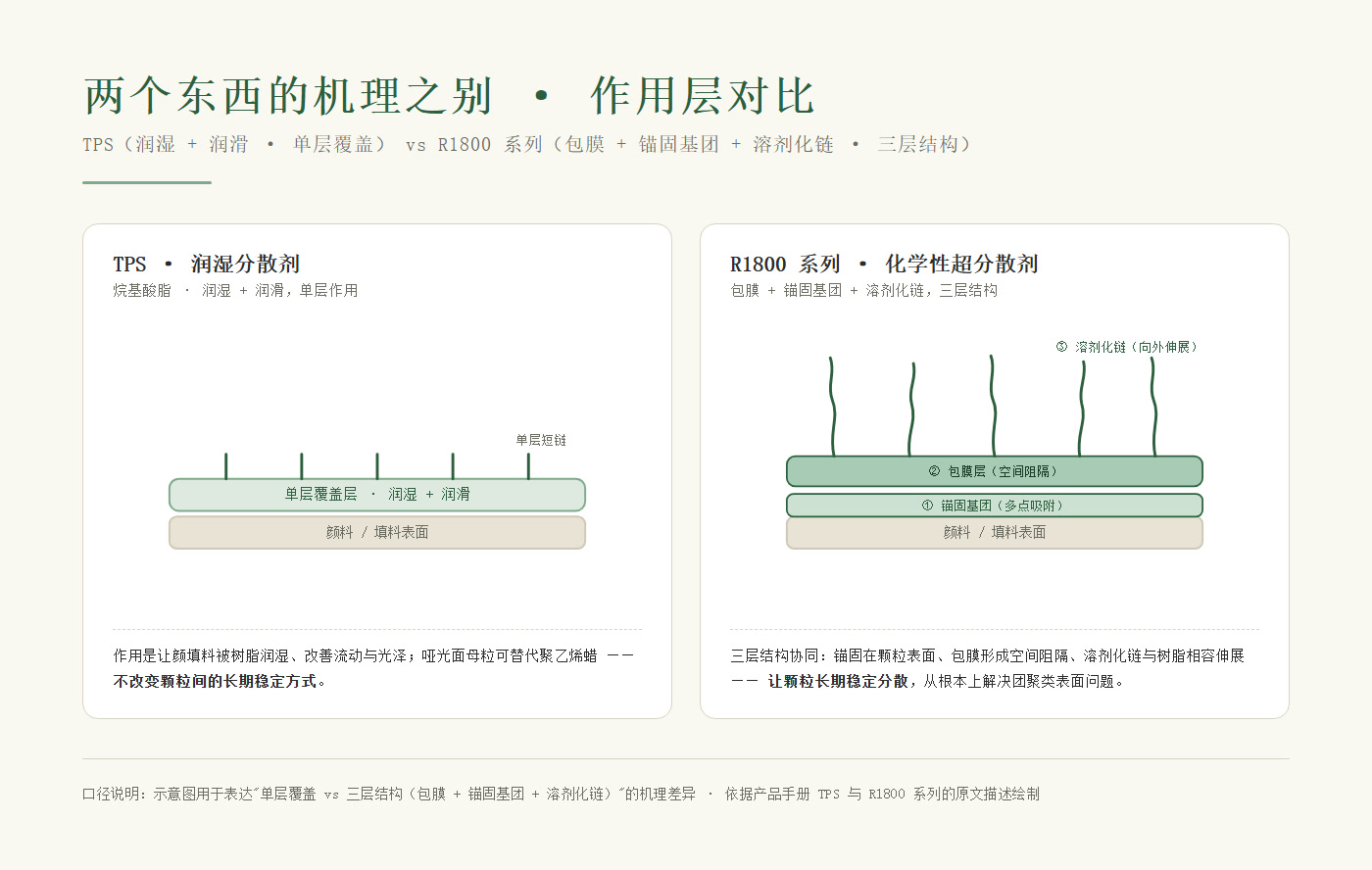

1

润湿型分散剂（TPS，烷基酸脂）

手册写它「润湿性和润滑性优于聚乙烯蜡（PE 蜡），润湿性显著优于 EBS（亚乙基双硬脂酰胺），润滑性与 EBS 相当，但无 EBS 的析出问题」；塑料工业里做润滑剂与润湿型分散剂，「特别适用于哑光面母粒，可替代聚乙烯蜡」「不推荐用于亮光母粒（可能影响光泽度）」。（数据依据：官方产品数据）

超分散剂（R1800 系列）

做的是「润湿 + 分散 + 包膜稳定化」，手册原文写 R1800-S「是将包膜剂和分散剂采用精确的配比在高温高压条件下生产的一类特殊的聚合物型多功能润湿包膜型分散助剂」，并「有效防止颜料及粉体粒子的进一步凝聚」。（数据依据：官方产品数据）

一句话：哑光面、要替代蜡、偏加工与润湿 → 看 TPS；要防团聚、要分散稳定、要亮光 → 看 R1800 系列。

一逐项对照

2

成分

烷基与脂肪酸经高温聚合反应制得的白色易碎固体R1800-S/SK 为聚烯烃醚类聚合物；R1800-SH 为硅与树脂醚类聚合物（均蓝色膏状

主要作用

润湿、润滑；作为润滑剂与润湿型分散剂改善加工流动性及表面润湿效果分散包裹、润滑脱模、增韧增亮、爽滑开口、可代替马来酸酐接枝、可调节产品流动速率等

适用场景

哑光面母粒（可替代聚乙烯蜡）、塑料与橡胶工业；橡胶中作硫化活性剂及分散剂R1800-S：彩色母粒、服装涂料、粉末涂料、油性涂料/油墨；R1800-SK：白色母粒、金属粉体色母、钛白粉表面处理；R1800-SH：黑色母粒、炭黑湿法/干法造粒

关键指标

分子量 320；开口闪点 ≥205℃；凝点 ≤55℃；沸点 229℃；自燃点 434℃；运动粘度（100℃）5.87 mm²/sR1800-S：胺值 ≤ 9 mgKOH/g、酸值 6.8-7 mgKOH/g、密度 1.190 g/cm³、分散度 III

建议用量

颜填料预处理 0.5-2.0%塑料最终产品的 0.5%—1%

手册写明的注意

不推荐用于亮光母粒（可能影响光泽度）R1800-S 禁止用在冷处理粉体内、禁止用在水性涂料和水性油墨中

（数据依据：官方产品数据）

二塑料着色里的四条实操要点

搬自正文本篇的操作步骤（原文照录）

1. 01亮光件别用 TPS。 手册写明「不推荐用于亮光母粒（可能影响光泽度）」，亮光场景看 R1800 系列。（数据依据：官方产品数据）
2. 02哑光面母粒、要替代聚乙烯蜡时看 TPS。 手册原文「特别适用于哑光面母粒，可替代聚乙烯蜡」。（数据依据：官方产品数据）
3. 03白/黑母粒有专用的表面处理条件。 R1800-SK 对钛白粉：PH=6.8、70℃、用量 0.5%；R1800-SH 对炭黑：PH=6.2、80℃、用量 1%——钛白粉厂处理时手册建议用醇类溶剂稀释，让粉量分布更均匀。（数据依据：官方产品数据）
4. 04两者的用量计量方式不同，别混着算。 TPS 按颜填料预处理 0.5-2.0%；R1800 系列按塑料最终产品的 0.5%—1%。（数据依据：官方产品数据）

3

三TPS 剩下的技术参数与另一个应用面

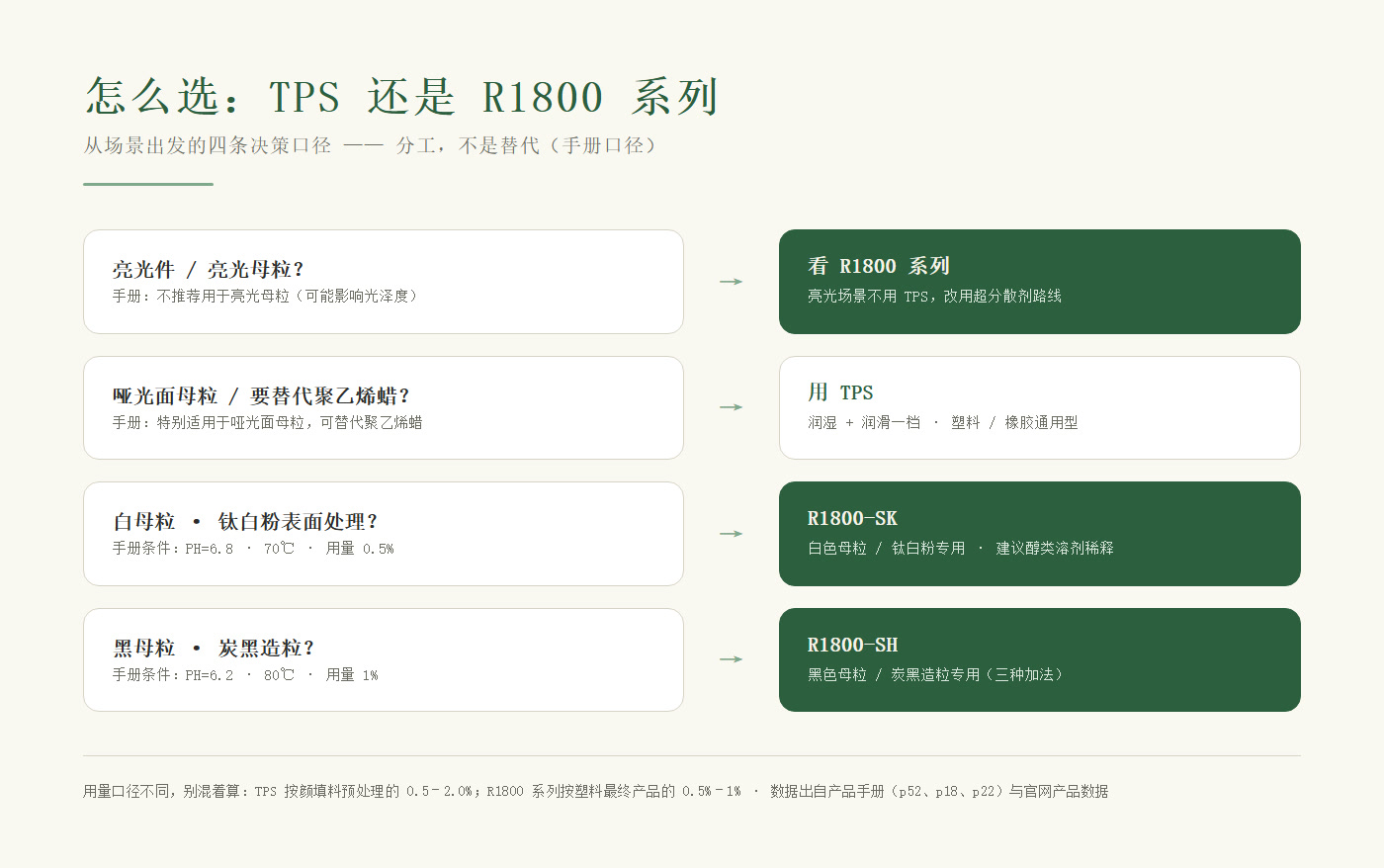

4

TPS 的对照信息还有几条没列进上表，采购时同样可以问：密度（20℃）0.871 kg/m³（按 GB/T 1884 测）、开口闪点 ≥205℃（GB/T 267）、凝点 ≤55℃（GB/T 3536）、沸点 229℃（GB/T 616-1988）、自燃点 434℃（DL/T 706-99）、运动粘度（100℃）5.87 mm²/s、碳型分析 CA% 为 12%；保质期 36 个月（储存于阴凉干燥环境）。（数据依据：官方产品数据）

作为硫化活性剂及分散剂，促进硫化反应均匀性

四应用实例六：色母粒表面不光亮时的排查顺序（蜡在这里的角色）

方块 = 工序，箭头 = 先后顺序；方块下方的字 = 该工序的工艺条件。

图 · 工序流向01先查挤出温度「挤出温度或机头温度过高或过低都会引起表面毛糙，这时需调整挤出温度。」02再看颜料本身的分散性「如果颜料的分子太硬，将会在塑料中分散不良，造成表面不光滑。」03然后才查分散剂（低分子量聚乙烯蜡）的质量与用量。 原文写：「分散剂（低分子量聚乙烯蜡）质量是否合格、用量是否恰当。…04最后看颜料的润滑性处理「颜料的润滑性处理不恰当，无论采用什么样的手段，都无法得到一个分散性良好、表面光滑的色母粒产品。」按源文顺序，不做增删

• 图 · 工序流向
• 「挤出温度或机头温度过高
• 或过低都会引起表面毛糙，
• 这时需调整挤出温度。」
• 再看颜料本身的分散性
• 「如果颜料的分子太硬，
• 将会在塑料中分散不良，
• 造成表面不光滑。」
• 然后才查分散剂（低分子量
• ）的质量与用量。 原文写：
• 「分散剂（低分子量聚乙烯蜡
• ）质量是否合格、
• 用量是否恰当。…
• 最后看颜料的润滑性处理
• 「颜料的润滑性处理不恰当
• ，无论采用什么样的手段，
• 都无法得到一个分散性良好、
• 表面光滑的色母粒产品。」
• 按源文顺序，不做增删

• 1. 先查挤出温度「挤出温度或机头温度过高或过低都会引起表面毛…
• 2. 再看颜料本身的分散性「如果颜料的分子太硬，将会在塑料中分散不良，…
• 3. 然后才查分散剂（低分子量聚乙烯…）的质量与用量。 原文写：「分散剂（低分子量…
• 4. 最后看颜料的润滑性处理「颜料的润滑性处理不恰当，无论采用什么样的手…

图表数据（源文照录）

工序	条件
先查挤出温度	「挤出温度或机头温度过高或过低都会引起表面毛糙，这时需调整挤出温度。」
再看颜料本身的分散性	「如果颜料的分子太硬，将会在塑料中分散不良，造成表面不光滑。」
然后才查分散剂（低分子量聚乙烯蜡	）的质量与用量。 原文写：「分散剂（低分子量聚乙烯蜡）质量是否合格、用量是否恰当。如有的低分子量聚乙烯蜡掺入石蜡，或为高密度低分子量聚乙烯蜡，都会影响颜料的分散性。」
最后看颜料的润滑性处理	「颜料的润滑性处理不恰当，无论采用什么样的手段，都无法得到一个分散性良好、表面光滑的色母粒产品。」

工艺段落

5

手册用一节讲了「色母粒表面不光亮」——这一节正好把「润湿/润滑型助剂」和「超分散剂」在同一类现场问题上的分工说清楚了。手册给的排查顺序是：（数据依据：官方产品数据）

1. 01先查挤出温度。 「挤出温度或机头温度过高或过低都会引起表面毛糙，这时需调整挤出温度。」
2. 02再看颜料本身的分散性。 「如果颜料的分子太硬，将会在塑料中分散不良，造成表面不光滑。」
3. 03然后才查分散剂（低分子量聚乙烯蜡）的质量与用量。 原文写：「分散剂（低分子量聚乙烯蜡）质量是否合格、用量是否恰当。如有的低分子量聚乙烯蜡掺入石蜡，或为高密度低分子量聚乙烯蜡，都会影响颜料的分散性。」
4. 04最后看颜料的润滑性处理。 「颜料的润滑性处理不恰当，无论采用什么样的手段，都无法得到一个分散性良好、表面光滑的色母粒产品。」

希望使用 R1800-S 超分散剂、从根本上解决这类问题

手册在同一节里还点出了聚乙烯蜡的两个常见掺假形态：掺入石蜡，或是高密度低分子量聚乙烯蜡——这两者「都会影响颜料的分散性」。这一点对只做来料检验、不做分散性验证的工厂来说，是容易被漏掉的地方。（数据依据：官方产品数据）

常见问题（FAQ）

Q1：超分散剂和润湿分散剂有什么区别？ 润湿分散剂（TPS 烷基酸脂）主要解决润湿与润滑，可替代聚乙烯蜡，特别适用于哑光面母粒；超分散剂（R1800 系列）在润湿分散之外多做一步「包膜稳定化」——吸附到颜料及粉体表面形成保护层、纯化易于凝聚的活性点，防止粒子进一步凝聚。（数据依据：官方产品数据）

Q3：用量到底按谁的计量方式报？ 两者计量方式不同：TPS 是颜填料预处理 0.5-2.0%；R1800 系列是塑料最终产品的 0.5%—1%（并按粉体目数分档，如碳酸钙 800→3000 目对应 0.2%→0.5%）。（数据依据：官方产品数据）

作为硫化活性剂及分散剂，促进硫化反应均匀性

Q5：色母粒表面不光亮，该从哪一步开始查？ 手册给的顺序是四步：① 先查挤出温度（机头温度过高或过低都会引起表面毛糙）；② 再看颜料本身的分散性（分子太硬会在塑料中分散不良）；③ 然后查分散剂（低分子量聚乙烯蜡）质量是否合格、用量是否恰当；④ 最后看颜料的润滑性处理是否恰当。（数据依据：官方产品数据）

Q6：聚乙烯蜡会有什么质量问题？ 手册点出两种：掺入石蜡，或为高密度低分子量聚乙烯蜡——「都会影响颜料的分散性」。同一条链路还牵出热封性能问题：有些厂家为降低成本在低分子聚乙烯蜡里添加石蜡，用量 10%-40% 不等，石蜡分子量与熔点都低、加工中分解升华迁移至薄膜表面形成起霜，影响封口牢度。（数据依据：官方产品数据）

数据与依据说明

• 本文数据仅取自：锎锔官方产品数据；全文数据均随文标注依据，均可逐条核对。
• 数值与边界均为资料原文；同配方并用与替代比例请以小试实测为准（本文不承诺具体效果）。
