技術科普 · 2026年10月1日
超分散劑和潤濕型分散劑：塑膠著色裡兩者的分工與4條實作口徑
超分散劑與潤濕型分散劑在塑膠著色中是分工而非替代：TPS 潤濕型分散劑負責潤濕與內外潤滑，可替代聚乙烯蠟、尤其適用於啞光面母粒；R1800 系列負責潤濕、分散與包膜穩定化。文內列出兩者用量說明，以及色母粒表面光澤不足時的排查順序（附鈦白粉處理條件）。兩者亦常在同一配方中搭配使用。每項數據均有官方數據依據。
- 01防团聚
- 02分布率
- 03潤滑平衡
搬自正文本篇第一张资料表（原文照录）
| 項目 | TPS（烷基酸酯）潤濕型分散劑 | R1800-S / R1800-SK / R1800-SH 超分散劑 |
|---|---|---|
| 成分 | 烷基與脂肪酸經高溫聚合反應製得的白色易碎固體 | R1800-S/SK 為聚烯烴醚類聚合物；R1800-SH 為矽與樹脂醚類聚合物（均藍色膏狀） |
| 主要作用 | 潤濕、潤滑；作為潤滑劑與潤濕型分散劑改善加工流動性及表面潤濕效果 | 分散包裹、潤滑脫模、增韌增亮、爽滑開口、可代替馬來酸酐接枝、可調節產品流動速率等 |
| 適用場景 | 啞光面母粒（可替代聚乙烯蠟）、塑膠與橡膠工業；橡膠中作硫化活性劑及分散劑 | R1800-S：彩色母粒、服裝塗料、粉末塗料、油性塗料/油墨；R1800-SK：白色母粒、金屬粉體色母、鈦白粉表面處理；R1800-SH：黑色母粒、炭黑濕法/乾法造粒 |
| 關鍵指標 | 分子量 320；開口閃點 ≥205℃；凝點 ≤55℃；沸點 229℃；自燃點 434℃；運動黏度（100℃）5.87 mm²/s | R1800-S：胺值 ≤ 9 mgKOH/g、酸值 6.8-7 mgKOH/g、密度 1.190 g/cm³、分散度 III |
| 建議用量 | 顏填料預處理 0.5-2.0% | 塑膠最終產品的 0.5%—1% |
| 手冊寫明的注意 | 不推薦用於亮光母粒（可能影響光澤度） | R1800-S 禁止用在冷處理粉體內、禁止用在水性塗料和水性油墨中 |
資料來源：官方產品數據。

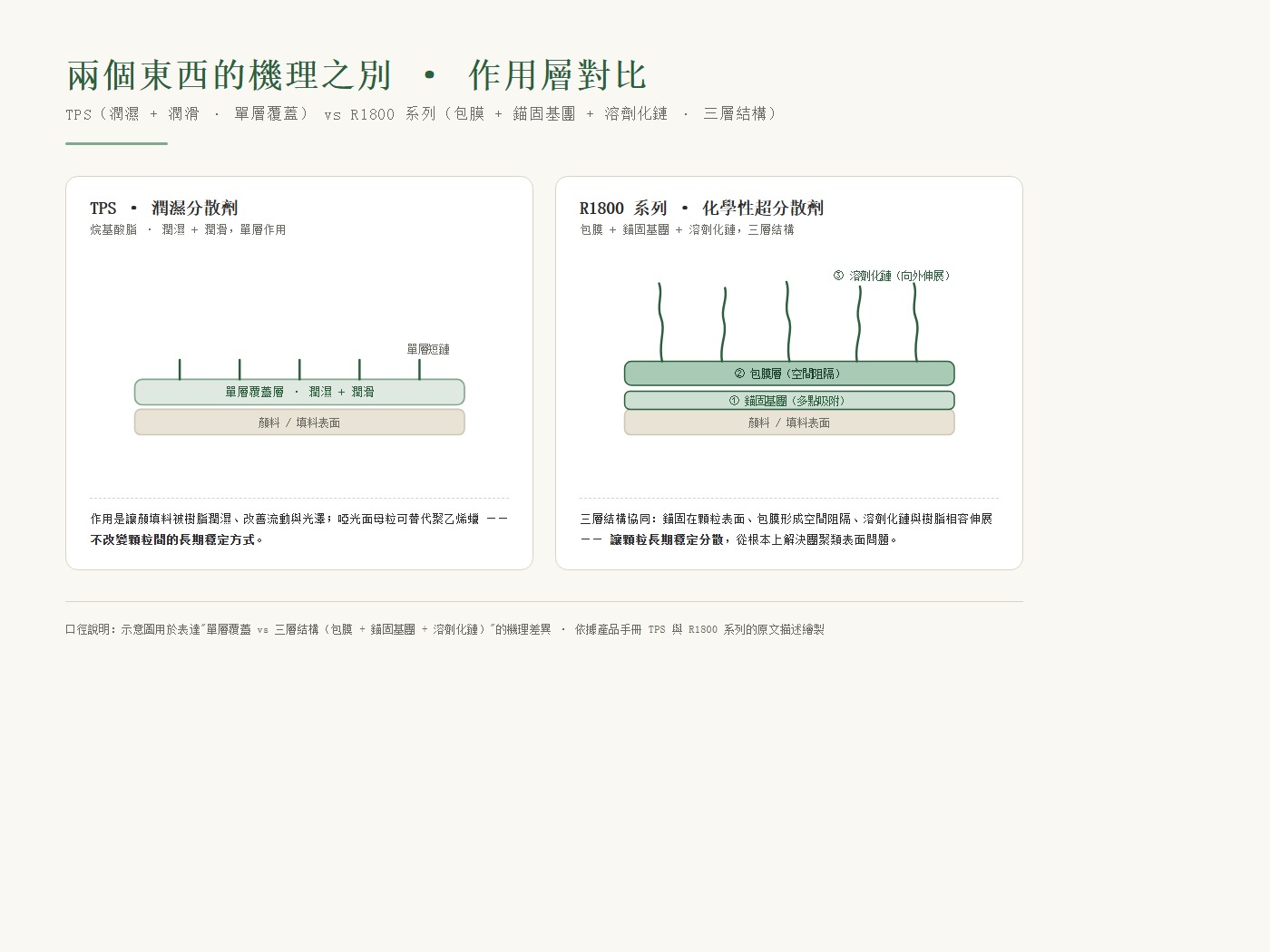

結論：不是替代關係，是分工
- 潤濕型分散劑（TPS，烷基酸酯）
- 手冊寫它「潤濕性和潤滑性優於聚乙烯蠟（PE 蠟），潤濕性顯著優於 EBS（乙撐雙硬脂醯胺），潤滑性與 EBS 相當，但無 EBS 的析出問題」；塑膠工業中作為潤滑劑與潤濕型分散劑使用，「特別適用於啞光面母粒，可替代聚乙烯蠟」「不推薦用於亮光母粒（可能影響光澤度）」。（數據依據：官方產品數據）
- 超分散劑（R1800 系列）
- 負責「潤濕 + 分散 + 包膜穩定化」，手冊原文寫 R1800-S「是將包膜劑和分散劑採用精確的配比在高溫高壓條件下生產的一類特殊的聚合物型多功能潤濕包膜型分散助劑」，並「有效防止顏料及粉體粒子的進一步凝聚」。（數據依據：官方產品數據）
一句話：啞光面、要替代蠟、偏加工與潤濕 → 看 TPS；要防團聚、要分散穩定、要亮光 → 看 R1800 系列。
逐項對照
（數據依據：官方產品數據）

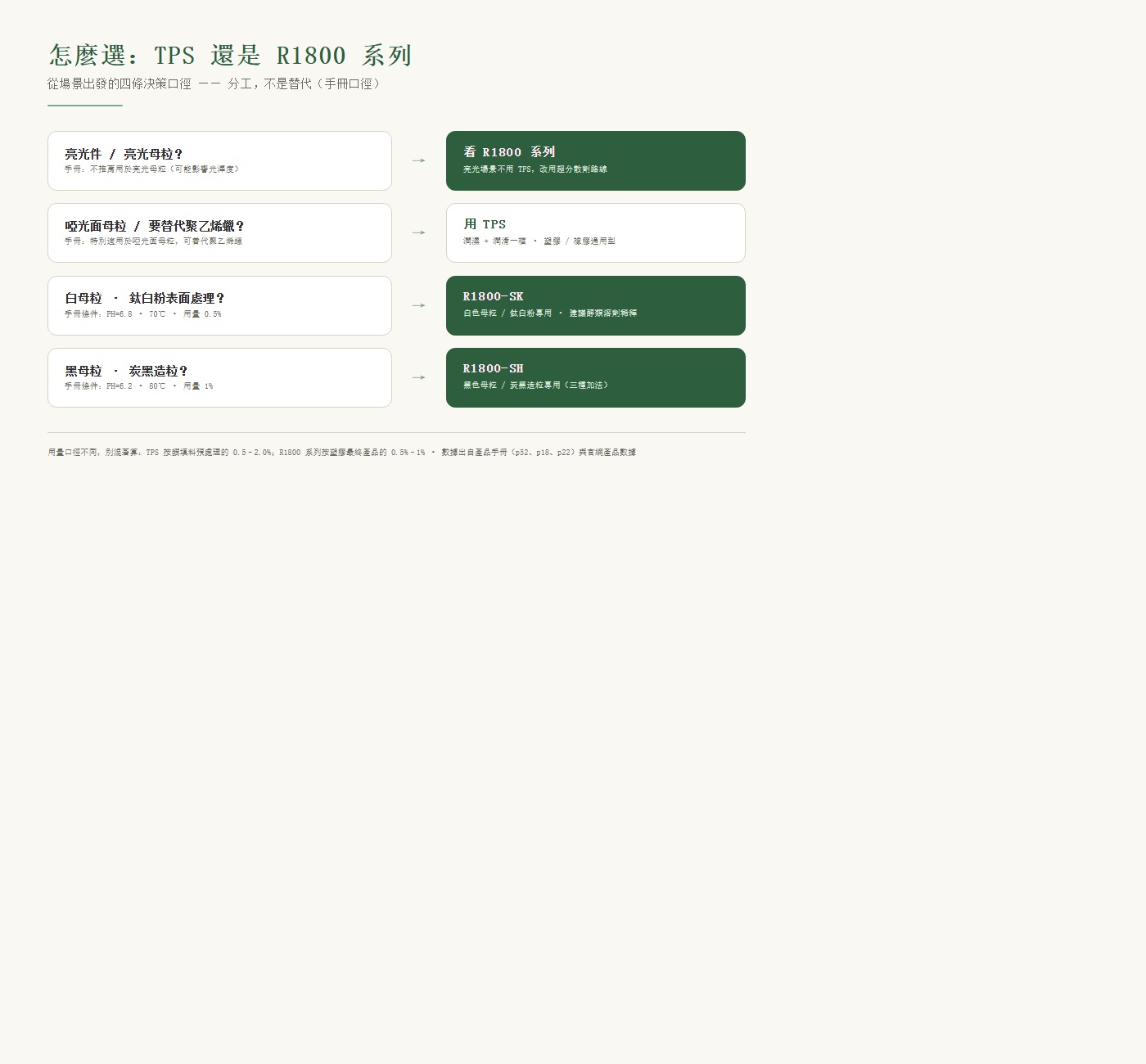

塑膠著色裡的 4 條實務口徑
搬自正文本篇的操作步骤（原文照录）
- 亮光件別用 TPS。 手冊寫明「不推薦用於亮光母粒（可能影響光澤度）」，亮光場景看 R1800 系列。（數據依據：官方產品數據）
- 啞光面母粒、要替代聚乙烯蠟時看 TPS。 手冊原文「特別適用於啞光面母粒，可替代聚乙烯蠟」。（數據依據：官方產品數據）
- 白/黑母粒有專用的表面處理條件。 R1800-SK 對鈦白粉：PH=6.8、70℃、用量 0.5%；R1800-SH 對炭黑：PH=6.2、80℃、用量 1%——鈦白粉廠處理時手冊建議用醇類溶劑稀釋，讓粉量分佈更均勻。（數據依據：官方產品數據）
- 兩者的用量說明不同，別混著算。 TPS 按顏填料預處理 0.5-2.0%；R1800 系列按塑膠最終產品的 0.5%—1%。（數據依據：官方產品數據）
TPS 剩下的技術參數與另一個應用面
TPS 的對照資訊還有幾條沒列進上表，採購時同樣可以問：密度（20℃）0.871 kg/m³（按 GB/T 1884 測）、開口閃點 ≥205℃（GB/T 267）、凝點 ≤55℃（GB/T 3536）、沸點 229℃（GB/T 616-1988）、自燃點 434℃（DL/T 706-99）、運動黏度（100℃）5.87 mm²/s、碳型分析 CA% 為 12%；保質期 36 個月（儲存於陰涼乾燥環境）。（數據依據：官方產品數據）
作為硫化活性劑及分散劑，促進硫化反應均勻性
應用實例 6：色母粒表面不光亮時的排查順序（蠟在這裡的角色）
工序流向
量綱 · 工序順序方塊 = 工序，箭頭 = 先後順序；方塊下方的字 = 該工序的工藝條件。
- 圖 ·工序流向
- 「擠出溫度或機頭溫度過高
- 或過低都會引起表面毛糙，
- 這時需調整擠出溫度。」
- 再看顏料本身的分散性
- 「如果顏料的分子太硬，
- 將會在塑膠中分散不良，
- 造成表面不光滑。」
- 然後才查分散劑（低分子量
- ）的品質與用量。 原文寫：
- 「分散劑（低分子量聚乙烯蠟
- ）品質是否合格、
- 用量是否恰當。…
- 最後看顏料的潤滑性處理
- 「顏料的潤滑性處理不恰當
- ，無論採用什麼樣的手段，
- 都無法得到一個分散性良好、
- 表面光滑的色母粒產品。」
- 按源文顺序，不做增删
- 1. 先查擠出溫度「擠出溫度或機頭溫度過高或過低都會引起表面毛…
- 2. 再看顏料本身的分散性「如果顏料的分子太硬，將會在塑膠中分散不良，…
- 3. 然後才查分散劑（低分子量聚乙烯…）的品質與用量。 原文寫：「分散劑（低分子量…
- 4. 最後看顏料的潤滑性處理「顏料的潤滑性處理不恰當，無論採用什麼樣的手…
圖表數據（源文照錄）
| 工序 | 條件 |
|---|---|
| 先查擠出溫度 | 「擠出溫度或機頭溫度過高或過低都會引起表面毛糙，這時需調整擠出溫度。」 |
| 再看顏料本身的分散性 | 「如果顏料的分子太硬，將會在塑膠中分散不良，造成表面不光滑。」 |
| 然後才查分散劑（低分子量聚乙烯蠟 | ）的品質與用量。 原文寫：「分散劑（低分子量聚乙烯蠟）品質是否合格、用量是否恰當。如有的低分子量聚乙烯蠟摻入石蠟，或為高密度低分子量聚乙烯蠟，都會影響顏料的分散性。」 |
| 最後看顏料的潤滑性處理 | 「顏料的潤滑性處理不恰當，無論採用什麼樣的手段，都無法得到一個分散性良好、表面光滑的色母粒產品。」 |
工藝段落
手冊用一節講了「色母粒表面不光亮」——這一節正好把「潤濕/潤滑型助劑」和「超分散劑」在同一類現場問題上的分工說清楚了。手冊給的排查順序是：（數據依據：官方產品數據）
- 先查擠出溫度。 「擠出溫度或機頭溫度過高或過低都會引起表面毛糙，這時需調整擠出溫度。」
- 再看顏料本身的分散性。 「如果顏料的分子太硬，將會在塑膠中分散不良，造成表面不光滑。」
- 然後才查分散劑（低分子量聚乙烯蠟）的品質與用量。 原文寫：「分散劑（低分子量聚乙烯蠟）品質是否合格、用量是否恰當。如有的低分子量聚乙烯蠟摻入石蠟，或為高密度低分子量聚乙烯蠟，都會影響顏料的分散性。」
- 最後看顏料的潤滑性處理。 「顏料的潤滑性處理不恰當，無論採用什麼樣的手段，都無法得到一個分散性良好、表面光滑的色母粒產品。」
希望使用 R1800-S 超分散劑、從根本上解決這類問題
手冊在同一節裡還點出了聚乙烯蠟的 2 個常見摻假形態：摻入石蠟，或是高密度低分子量聚乙烯蠟——這兩者「都會影響顏料的分散性」。這一點對只做進料檢驗、不做分散性驗證的工廠來說，是容易被漏掉的地方。（數據依據：官方產品數據）
常見問題（FAQ）
Q1：超分散劑和潤濕型分散劑有什麼差別？ 潤濕型分散劑（TPS 烷基酸脂）主要解決潤濕與潤滑問題，可替代聚乙烯蠟，特別適用於啞光面母粒；超分散劑（R1800 系列）在潤濕分散之外多做一步「包膜穩定化」——吸附到顏料及粉體表面形成保護層、純化易於凝聚的活性點，防止粒子進一步凝聚。（數據依據：官方產品數據）
Q3：用量到底按誰的口徑報？ 兩者說明不同：TPS 是顏填料預處理 0.5-2.0%；R1800 系列是塑膠最終產品的 0.5%—1%（並按粉體目數分檔，如碳酸鈣 800→3000 目對應 0.2%→0.5%）。（數據依據：官方產品數據）
作為硫化活性劑及分散劑，促進硫化反應均勻性
Q5：色母粒表面不光亮，該從哪一步開始查？ 手冊給的順序是四步：① 先查擠出溫度（機頭溫度過高或過低都會引起表面毛糙）；② 再看顏料本身的分散性（分子太硬會在塑膠中分散不良）；③ 然後查分散劑（低分子量聚乙烯蠟）品質是否合格、用量是否恰當；④ 最後看顏料的潤滑性處理是否恰當。（數據依據：官方產品數據）
Q6：聚乙烯蠟會有什麼品質問題？ 手冊點出兩種：摻入石蠟，或是高密度低分子量聚乙烯蠟——「都會影響顏料的分散性」。同一條鏈路還牽出熱封性能問題：有些廠家為降低成本在低分子聚乙烯蠟裡添加石蠟，用量 10%-40% 不等，石蠟分子量與熔點都低、加工中分解升華遷移至薄膜表面形成起霜，影響封口牢度。（數據依據：官方產品數據）
數據與依據說明
- 本文數據僅取自：官方產品數據；全文數據均隨文標註依據，均可逐條核對。
- 數值與邊界均為資料原文；同配方並用與替代比例請以小試實測為準（數據依據：官方產品數據）。
文章互動
讀完這一篇，可以留個記號 —— 按讚計數由後台 admin.kj9896.com 提供；介面未接通時按鈕為停用狀態，計數顯示「—」，不填任何假數字。
連結：https://kj9896.com/zh-TW/news/hyperdispersant-vs-wetting-dispersant
