Hyperdispergiermittel und benetzende Dispergiermittel: Arbeitsteilung beim Einfärben von Kunststoffen und vier praxisorientierte Leitlinien

Datenquelle: offizielle Produktdaten.

Fazit: Kein Ersatz, sondern Arbeitsteilung

1

Benetzendes Dispergiermittel (TPS, Alkylsäureester): Das Handbuch beschreibt es als „in Benetzung und Schmierwirkung dem Polyethylenwachs (PE-Wachs) überlegen, in der Benetzung deutlich dem EBS (Ethylenbisstearamid) überlegen und in der Schmierwirkung vergleichbar mit EBS, jedoch ohne das bei EBS auftretende Ausschwitzen“; in der Kunststoffindustrie wird es als Schmiermittel und benetzendes Dispergiermittel eingesetzt, „besonders geeignet für Mattfinish-Masterbatches, kann Polyethylenwachs ersetzen“, und „nicht empfohlen für Hochglanz-Masterbatches (möglicherweise Beeinträchtigung des Glanzes)“. (Auf Basis offizieller Produktdaten)

Hyperdispergiermittel (R1800-Serie): Es übernimmt „Benetzung + Dispergierung + Stabilisierung der Umhüllung“. Das Handbuch formuliert für R1800-S wörtlich: „Ein spezielles polymeres multifunktionales Benetzungs- und Umhüllungs-Dispergieradditiv, das durch präzise Dosierung von Umhüllungsmittel und Dispergiermittel unter Hochtemperatur- und Hochdruckbedingungen hergestellt wird“, und „verhindert wirksam die weitere Agglomeration von Pigment- und Pulverpartikeln“. (Auf Basis offizieller Produktdaten)

In einem Satz: Mattfinish, Ersatz von Wachs, Verarbeitungs- und Benetzungsschwerpunkt → TPS; Agglomerationsschutz, Dispergierstabilität, Hochglanz → R1800-Serie.

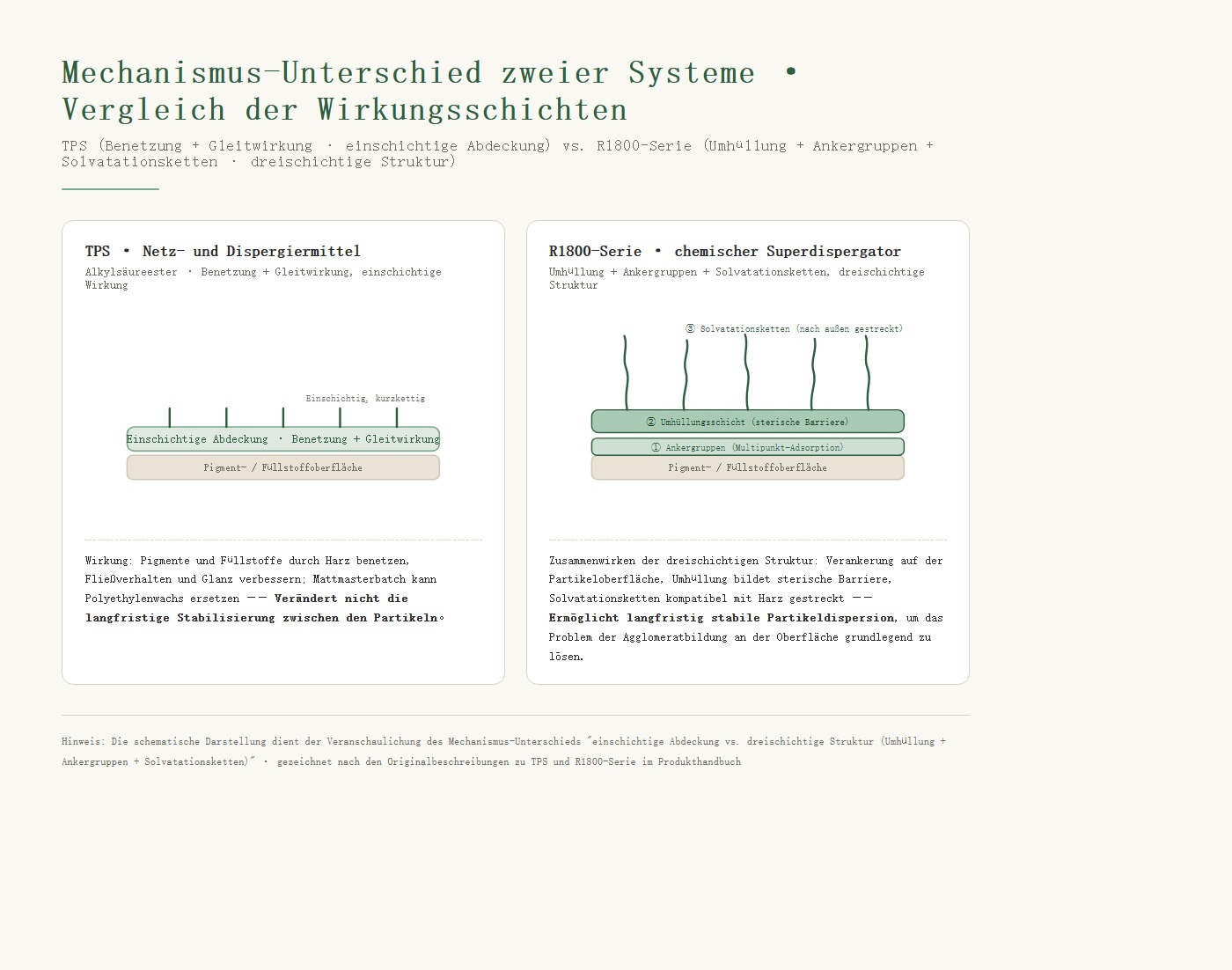

1Punkt-für-Punkt-Vergleich

2

(Auf Basis offizieller Produktdaten)

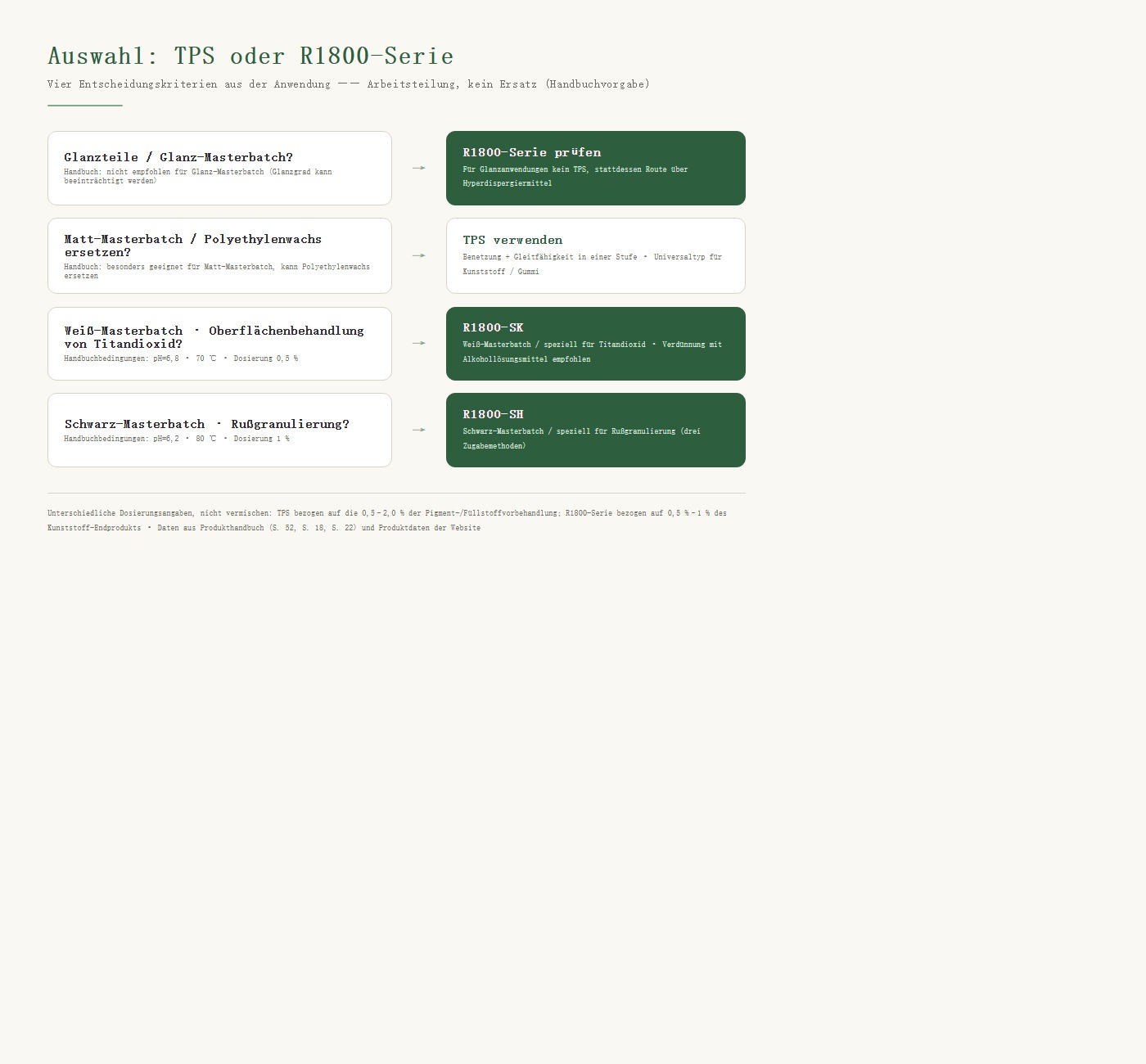

2Vier Praxishinweise zur Kunststoff-Einfärbung

Aus dem Text verschobenArbeitsschritte (Originaltext, unverändert)

1. 01Hochglanzteile nicht mit TPS. Die Unterlage weist ausdrücklich darauf hin: „nicht empfohlen für Hochglanz-Masterbatches (möglicherweise Beeinträchtigung des Glanzes)"; für Hochglanz-Anwendungen ist die R1800-Serie heranzuziehen. (Auf Basis offizieller Produktdaten)
2. 02Bei Mattfinish-Masterbatches bzw. als Ersatz für Polyethylenwachs auf TPS zurückgreifen. Die Unterlage formuliert: „besonders geeignet für Mattfinish-Masterbatches, kann Polyethylenwachs ersetzen". (Auf Basis offizieller Produktdaten)
3. 03Weiße und schwarze Masterbatches erfordern spezifische Bedingungen für die Oberflächenbehandlung. R1800-SK für Titandioxid: pH = 6,8, 70 ℃, Dosierung 0,5 %; R1800-SH für Ruß: pH = 6,2, 80 ℃, Dosierung 1 % — bei der Vorbehandlung beim Titandioxid-Hersteller empfiehlt die Unterlage, mit Alkoholen zu verdünnen, um eine gleichmäßigere Verteilung des Pulvers zu erreichen. (Auf Basis offizieller Produktdaten)
4. 04Die Dosierungsangaben beider Produkte sind nicht miteinander zu verrechnen. TPS wird auf 0,5-2,0 % bezogen auf die Pigment-/Füllstoff-Vorbehandlung dosiert; die R1800-Serie auf 0,5 %—1 % bezogen auf das fertige Kunststoffprodukt. (Auf Basis offizieller Produktdaten)

3

3Verbleibende technische Parameter von TPS sowie ein weiteres Anwendungsfeld

4

Zu TPS sind weitere Vergleichsdaten vorhanden, die nicht in der vorangegangenen Tabelle aufgeführt sind und die bei der Beschaffung ebenfalls erfragt werden können: Dichte (20 ℃) 0,871 kg/m³ (nach GB/T 1884), offener Flammpunkt ≥205 ℃ (GB/T 267), Pourpoint ≤55 ℃ (GB/T 3536), Siedepunkt 229 ℃ (GB/T 616-1988), Selbstentzündungstemperatur 434 ℃ (DL/T 706-99), kinematische Viskosität (100 ℃) 5,87 mm²/s, Kohlenstofftyp-Analyse CA % = 12 %; Haltbarkeit 36 Monate (in kühler und trockener Umgebung lagern). (Auf Basis offizieller Produktdaten)

Ein weiteres Anwendungsfeld ist Kautschuk: Die Unterlage beschreibt, dass TPS in der Kautschukindustrie „als Vulkanisationsaktivator und Dispergiermittel eingesetzt wird und für eine gleichmäßige Vulkanisationsreaktion sorgt". Damit ist TPS als „in Kunststoff und Kautschuk gleichermaßen einsetzbares" universelles Benetzungs- und Dispergiermittel positioniert, während die Hyperdispergiermittel der R1800-Serie in der Unterlage schwerpunktmäßig im Kontext der Pigment- und Pulverbehandlung behandelt werden. (Auf Basis offizieller Produktdaten)

4Anwendungsbeispiel 6: Vorgehensweise bei glanzloser Oberfläche von Farb-Masterbatches (Rolle des Wachses)

5

Die Unterlage widmet einen Abschnitt dem Thema „glanzlose Oberfläche von Farb-Masterbatches" — genau in diesem Abschnitt wird die Arbeitsteilung zwischen Benetzungs-/Schmieradditiven und Hyperdispergiermitteln bei ein und derselben Fragestellung vor Ort deutlich. Die von der Unterlage empfohlene Vorgehensweise zur Ursachenanalyse lautet: (Auf Basis offizieller Produktdaten)

1. 01Zunächst die Extrusionstemperatur prüfen. „Eine zu hohe oder zu niedrige Extrusions- bzw. Werkzeugtemperatur führt zu einer rauen Oberfläche; in diesem Fall ist die Extrusionstemperatur entsprechend anzupassen."
2. 02Danach die Dispergierbarkeit des Pigments selbst prüfen. „Sind die Moleküle des Pigments zu hart, wird das Pigment im Kunststoff nur unzureichend dispergiert, was zu einer nicht glatten Oberfläche führt."
3. 03Erst danach die Qualität und Dosierung des Dispergiermittels (niedermolekulares Polyethylenwachs) prüfen. Die Unterlage formuliert: „Ob die Qualität und die Dosierung des Dispergiermittels (niedermolekulares Polyethylenwachs) den Anforderungen entsprechen. Wird dem niedermolekularen Polyethylenwachs etwa Paraffinwachs beigemischt oder handelt es sich um ein hochdichtes niedermolekulares Polyethylenwachs, so wird die Dispergierbarkeit des Pigments in beiden Fällen beeinträchtigt."
4. 04Abschließend die Schmierbehandlung des Pigments prüfen. „Ist die Schmierbehandlung des Pigments unsachgemäß, lässt sich — unabhängig vom eingesetzten Verfahren — kein Farb-Masterbatch mit guter Dispergierbarkeit und glatter Oberfläche herstellen."

Betrachtet man diese 4 Schritte zusammen mit der oben beschriebenen Arbeitsteilung, ergibt sich folgendes Bild: TPS ist das Produkt, das Polyethylenwachs ersetzt (Benetzung + Schmierung, Mattfinish-Masterbatches), während die Unterlage für R1800-S die Empfehlung gibt, „das Hyperdispergiermittel R1800-S einzusetzen, um derartige Probleme grundlegend zu lösen" — d. h. wenn sich in Schritt 3 abzeichnet, dass die Qualität oder Dosierung des Wachses bereits der Engpass ist, ist das Hyperdispergiermittel in Erwägung zu ziehen, nicht eine zusätzliche Wachsgabe. (Auf Basis offizieller Produktdaten)

Im selben Abschnitt weist die Unterlage zudem auf 2 verbreitete Verfälschungsformen von Polyethylenwachs hin: Beimischung von Paraffinwachs oder die Verwendung von hochdichtem niedermolekularem Polyethylenwachs — beides „beeinträchtigt die Dispergierbarkeit des Pigments". Für Betriebe, die ausschließlich eine Wareneingangsprüfung durchführen, ohne die Dispergierbarkeit zu verifizieren, ist dies eine leicht zu übersehende Stelle. (Auf Basis offizieller Produktdaten)

Häufig gestellte Fragen (FAQ)

Q1: Was unterscheidet Hyperdispergiermittel von benetzenden Dispergiermitteln? Benetzende Dispergiermittel (TPS-Alkylester) dienen primär der Benetzung und Schmierung, können Polyethylenwachs ersetzen und eignen sich besonders für Mattfinish-Masterbatches; Hyperdispergiermittel (R1800-Serie) gehen über die Benetzung und Dispergierung hinaus und führen einen zusätzlichen Schritt der „Umhüllungsstabilisierung" durch — sie adsorbieren auf der Oberfläche von Pigmenten und Pulvern, bilden eine Schutzschicht, neutralisieren die leicht agglomerierenden aktiven Stellen und verhindern so eine weitere Agglomeration der Partikel. (Auf Basis offizieller Produktdaten)

Q2: Treten bei der Kunststoffeinfärbung Wechselwirkungen zwischen den beiden Mitteln auf? Das Handbuch enthält keine Aussage zur „Kombination in derselben Rezeptur". Überprüfbar sind lediglich die jeweiligen Anwendungsgrenzen: TPS wird für Hochglanz-Masterbatches nicht empfohlen; R1800-S ist für Kaltverarbeitungs-Pulver und Wasserlack-Systeme nicht zugelassen. Bei einer Kombination in derselben Rezeptur ist eine Validierung durch Praxisversuche im Labormaßstab auf dem jeweiligen Substrat erforderlich. (Auf Basis offizieller Produktdaten)

Q3: Welche Bezugsgröße gilt für die Dosierungsangabe? Die beiden Angaben beziehen sich auf unterschiedliche Bezugsgrößen: TPS: 0,5-2,0 % bezogen auf die Vorbehandlung von Pigment und Füllstoff; R1800-Serie: 0,5 %—1 % bezogen auf das fertige Kunststoffprodukt (mit Abstufung nach Maschenweite des Pulvers, z. B. Calciumcarbonat 800→3000 Maschen entsprechen 0,2 %→0,5 %). (Auf Basis offizieller Produktdaten)

Q4: Außer in Kunststoffen — wo findet TPS noch Anwendung? Das Handbuch nennt auch die Kautschukindustrie als Anwendungsgebiet, „als Vulkanisationsaktivator und Dispergiermittel, zur Förderung einer gleichmäßigen Vulkanisationsreaktion". Die vollständigen technischen Parameter umfassen ferner: Dichte (20 ℃) 0,871 kg/m³, offener Flammpunkt ≥205 ℃, Stockpunkt ≤55 ℃, Siedepunkt 229 ℃, Selbstentzündungstemperatur 434 ℃, kinematische Viskosität (100 ℃) 5,87 mm²/s, Kohlenstofftyp-Analyse CA-Anteil 12 %, Haltbarkeit 36 Monate. (Auf Basis offizieller Produktdaten)

Q5: Bei mangelndem Glanz der Masterbatch-Oberfläche — an welcher Stelle ist die Prüfung zu beginnen? Das Handbuch nennt 4 Prüfschritte in dieser Reihenfolge: ① zunächst die Extrusionstemperatur prüfen (eine zu hohe oder zu niedrige Werkzeugtemperatur führt jeweils zu rauer Oberfläche); ② die Dispergierbarkeit des Pigments selbst prüfen (zu harte Moleküle dispergieren im Kunststoff schlecht); ③ Qualität und Dosierung des Dispergiermittels (niedermolekulares Polyethylenwachs) prüfen; ④ abschließend die Angemessenheit der Schmierbehandlung des Pigments prüfen. (Auf Basis offizieller Produktdaten)

Q6: Welche Qualitätsprobleme können bei Polyethylenwachs auftreten? Das Handbuch nennt 2 verbreitete Verfälschungsformen: Beimischung von Paraffinwachs oder die Verwendung von hochdichtem niedermolekularem Polyethylenwachs — beides „beeinträchtigt die Dispergierbarkeit des Pigments". Im selben Zusammenhang wird ein Heißsiegelproblem beschrieben: einige Hersteller setzen dem niedermolekularen Polyethylenwachs zur Kostenreduktion Paraffinwachs zu (in Dosierungen von 10-40 %); Paraffinwachs weist ein niedriges Molekulargewicht und einen niedrigen Schmelzpunkt auf, zersetzt sich und sublimiert bei der Verarbeitung, migriert an die Folienoberfläche, bildet dort Ausblühen und beeinträchtigt die Siegelnahfestigkeit. (Auf Basis offizieller Produktdaten)

Hinweise zu Daten und Belegen

• Die Angaben in diesem Artikel stammen ausschließlich aus offiziellen Produktdaten von Californium Curium; jede Angabe ist im Text mit ihrer Grundlage versehen und einzeln nachvollziehbar.
• Sämtliche Zahlenwerte und Anwendungsgrenzen entsprechen dem Originaltext der Unterlage; Kombinationen in derselben Rezeptur und Substitutionsverhältnisse sind durch Praxisversuche im Labormaßstab zu bestätigen (diese Seite übernimmt keine Erfolgsgarantie).
