Анкоринг и сольватация: как распределены функции между фрагментами одной молекулы диспергатора

1Конкретная производственная проблема

1

2

При обработке диоксида титана (TiO₂) супердиспергатором R1800-SK при дозировке 0,5% белизна мастербатча составляла 88,89; при увеличении дозировки до 1,6% белизна повысилась до 90,18, достигнув максимального значения на всей кривой; при дальнейшем увеличении на 0,2 процентного пункта до 1,8% белизна снизилась до 88,26, а при 2,0% — дополнительно до 87,83 (источник данных: руководство по продукту).

мостиковой флокуляции

Таким образом, реальный технический вопрос заключается не в том, «сколько необходимо добавить», а в следующем: какая часть той же молекулы отвечает за закрепление молекулы на порошке, а какая — за её передачу среде; при каких условиях каждая из этих частей достигает предела и какой из них первым начинает работать ненадлежащим образом при избытке.

В материалах Californium Curium этот вопрос описан достаточно конкретно, чтобы сопоставить отдельные формулировки. Они позволяют подтвердить только сами формулировки о следующих положениях: число повторов этих двух групп испытаний, стандартные отклонения и доверительные интервалы разностей в материалах не приведены (см. раздел 7 и спецификацию к рисунку 4).

2Закрепление на исходных формулировках руководства

Наиболее близкая к теме фраза содержится в руководстве по продукту; в одном предложении сопоставлены функции двух компонентов:

«Механизм действия R1800-Sсверхдиспергатора в процессе диспергирования пигментов и порошков заключается в следующем: анкерные группы R1800-Sсверхдиспергатора прочно адсорбируются на поверхности пигментов и порошков, а цепи сольватации быстро растворяются в дисперсионной среде и обладают хорошей совместимостью с ней, поэтому R1800-Sсверхдиспергатор способен в значительной степени снижать межфазное натяжение между частицами пигментов и порошков и дисперсионной средой, обеспечивая быстрое смачивание пигментов и порошков средой в процессе диспергирования».

В этом предложении следует остановиться на 2 глагалах: прочно адсорбируются и быстро растворяются. Первый удерживает молекулу на порошке, второй передаёт её среде. Причинно-следственное объяснение в руководстве на этом заканчивается: смачивание порошка средой происходит только при реализации второго процесса, тогда как при реализации только первого молекулы будут вытеснены средой; последняя фраза является интерпретацией двух глаголов в настоящей статье и представляет собой механическое предположение, а не исходную формулировку руководства. Одна и та же молекула должна одновременно выполнять обе функции, требования которых к внешним условиям противоположны; в настоящем материале эта структура сопоставлена с тезисом «увеличение количества диспергатора ухудшает результат», однако вывод или данные, подтверждающие связь между ними, не приведены.

Распределение функций на молекулярном уровне более подробно описано в разделе R1800-SK (источник данных: руководство по продукту):

«Молекулярная структура супердиспергатора R1800-SK в основном подразделяется на 2 части, одна из которых представляет собой анкерные группы -COOH; эти полярные группы за счёт ионных связей, водородных связей, а также сил Ван-дер-Ваальса прочно адсорбируются на поверхности пигмента, предотвращая диссоциацию супердиспергатора R1800-SK. Другая часть представляет собой цепь сольватации (диспергации), непосредственно определяющую стабильность диспергированного пигмента в растворителе (при температуре ниже 70℃ покрытие не растворяется, а при температуре выше 70℃ начинает растворяться и преобразуется в ионный аппрет, повышая совместимость диоксида титана (TiO₂) со смолой). Соответственно, цепь сольватации должна обладать высокой сродством к диспергатору для обеспечения надлежащей сольватации».

Удобнее представить это в виде 3 строк:

Соответствующая формулировка в разделе R1800-SH дословно совпадает с приведённой выше; имеются только 2 различия: название модели и название порошка (диоксид титана (TiO₂) ↔ технический углерод (сажа)), а также граница фазового перехода изменяется с 70℃ до 80℃ (источник данных: руководство по продукту). Метод определения и критерий этой граничной температуры для 2 моделей в материалах не приведены; значение 80℃ для SH не согласуется с формулировкой «выше 70℃» в технологическом выводе раздела 5 (дословная цитата приведена ниже).

Примечание о воспроизведении терминологии: в руководстве для одного и того же понятия используются не менее 4 вариантов, которые в настоящей статье воспроизводятся без изменений: «цепи сольватации» и «цепи растворения» употребляются параллельно, как и «анкерные группы» и «якорные группы» (в разделе SK о зарядовом соответствии используется выражение «якорная группа (-COOH)», на 1 слово короче, чем в остальных случаях). Использование термина «цепь растворения» не является опечаткой настоящей статьи. Перечень терминов или положения с определениями в материалах отсутствуют; основания считать 4 варианта синонимими редактор не привёл.

3Перенос разделения функций 2 компонентов на практический подбор

Перенесено из текстаЭтапы работы (оригинал, как есть)

1. 01Число меш не является единственной переменной. При одинаковом значении 800 меш: карбонат кальция 0,2% < каолин 0,3% < тальк 0,32%. Для одного и того же карбоната кальция при разной тонкости помола дозировка также различается. Следовательно, «определение дозировки по таблице с учётом числа меш» может дать только исходную точку.
2. 02Различия в наклоне существенны. При переходе от 800 меш к 3000 меш дозировка карбоната кальция изменяется с 0,2% до 0,5%, каолина — с 0,3% до 0,8%, талька — с 0,32% до 1%; исходная формулировка руководства об этой группе сравнений гласит: «наибольший наклон имеет тальк (0,32%→1%, приблизительно в 3,1 раза)». Чем мельче порошок, тем более резко увеличивается дозировка по критерию. Тезис «чем мельче, тем круче» применим только к 4 градациям по числу меш и 3 указанным категориям порошков в рамках таблицы; непрерывные данные для значений числа меш за пределами таблицы отсутствуют.
3. 03В руководстве не указан знаменатель. В таблице не указано, относится ли доля к массе порошка или к массе конечного пластикового изделия. В другом поле для этой же модели приведено «0,5%—1% от массы конечного пластикового изделия» (источник данных: руководство по продукту); поэтому эти показатели нельзя взаимозаменять. Основания считать, что строки для 3 неорганических порошков и строка для пигментов приведены к одному и тому же знаменателю, не приведены.

3

После разграничения функций меняется сама постановка вопроса при выборе продукта. Вопрос заключается не в том, «какая модель сильнее», а в следующем: «не достигнут ли предел работы каждого из 2 компонентов в вашей системе». Эта формулировка представляет собой подход, предложенный настоящей статьёй, и не является методом выбора продукта, описанным в руководстве: руководство не содержит последовательности оценки моделей по 2 компонентам (см. строку 8 раздела 7).

Анкерная сторона: за счёт чего происходит закрепление

В руководстве механизм закрепления представлен как одновременное действие 3 типов сил (источник данных: руководство по продукту): ионных связей, водородных связей и сил Ван-дер-Ваальса. Однако применительно к выбору продукта решающее значение имеет формулировка о соответствии зарядов (источник данных: руководство по продукту):

«В дисперсии TiO2 заряд на поверхности частиц накапливается и легко взаимодействует с якорем (-COOH) супердиспергатора R1800-SK, образуя на поверхности частиц диоксида титана (TiO₂) прочный защитный слой; за счёт пространственно-стерерического барьерного действия цепи растворения (углеводородной цепи) R1800-SK супердиспергатора диоксид титана (TiO₂) достигает стабильного диспергирования».

Формулировка в разделе о техническом углероде (саже) дословно совпадает с приведённой выше (источник данных: руководство по продукту). **Следует учитывать, что в материалах Californium Curium здесь используются выражения «пространственно-стерерическое барьерное действие», «пространственное препятствие» и «репульсивное действие адсорбционного слоя», а не «пространственный стерический эффект»; последнее является общеотраслевым термином в области диспергаторов, однако в материалах Californium Curium в разделе R1800 он не использовался ни разу (см. пояснение к терминологии в разделе 7). Различия между этими 3 формулировками в материале не пояснены; соответствие каждой из них конкретному испытанию не указано, и основания считать все 3 описаниями одного механизма не приведены.

Практическое значение для выбора: руководство указывает, что анкерные группы 3 моделей R1800 имеют обозначение -COOH, а формулировку о соответствии зарядов приводит только для 2 типов порошков — диоксида титана (TiO₂) и технического углерода (сажи). В материалах отсутствуют описание поверхностной электрической проводимости других порошков (Zeta-потенциал, изоэлектрическая точка и т. д.); поэтому в материалах Californium Curium имеются только 2 однозначных ответа на вопрос о том, может ли порошок закрепляться посредством -COOH: диоксид титана (TiO₂) и технический углерод (сажа).

Сольватная сторона: за счёт чего осуществляется передача

Описания R1800-SK и R1800-SH в соответствующих разделах основаны на одной и той же фразе: «эта часть непосредственно определяет стабильность диспергированного пигмента в растворителе». Однако по этой стороне 2 модели не являются эквивалентными — руководство прямо указывает их различие в обзоре моделей (источник данных: руководство по продукту):

«Супердиспергатор R1800-SK разработан на основе R1800-S с введением эфирных функциональных групп, что повышает устойчивость R1800-SK к пожелтению и атмосферостойкость в пластиковых изделиях… R1800-S разработан на основе R1800-S с введением кремнийсодержащего продукта, что повышает диспергирующую способность R1800-SH в техническом углероде (саже).»

Различие между 3 моделями заключается не в анкерных группах, а в категории введённых функциональных групп: в SK это эфирные группы, в SH — кремнийсодержащий продукт; общей основой всех 3 моделей служит «полимер, полученный методом сополимеризации полиэфирных полимеров при высокой температуре и давлении». Следовательно, линия применения SK для белых мастербатчей и SH для чёрных мастербатчей основывается в материалах Californium Curium на сочетании «эфирные группы / кремнийсодержащий продукт + область применения», а не на обобщённой формуле «белый = неорганический, чёрный = органический»; последняя в материалах отсутствует. Эта линия приводится в обзоре моделей и перечне объектов применения; сопоставительных фактических испытаний 2 моделей на белых или чёрных мастербатчах в материалах не приведены: все экспериментальные данные по SK получены на диоксиде титана (TiO₂), а по SH — на техническом углероде (саже); данные о применении каждой модели к порошку другого типа отсутствуют.

Предотвращение повторной агломерации: какая частица раздвигает сближающиеся частицы

В руководстве использованы 3 формулировки с последовательным развитием значения (источник данных: руководство по продукту):

Общее положение

«когда частицы пигментов и порошков с адсорбированным супердиспергатором сближаются, из-за пространственного препятствия защитного слоя (покрытия) частицы пигментов и порошков не могут образовывать плотные агломераты или флокулы» (источник данных: руководство по продукту)

Для SK/SH

«супердиспергатор R1800-SK образует на поверхности частиц пигмента покрытие определённой толщины, при этом цепи сольватации сравнительно расправлены в диспергаторе. При сближении частиц пигмента с адсорбированным супердиспергатором R1800-SK частицы отталкиваются друг от друга вследствие репульсивного действия адсорбционного слоя» (источник данных: руководство по продукту)

Формулировка с более ранним моментом адсорбции: адсорбция происходит при образовании первичных частиц, когда «кристаллические дефекты частиц пигментов и порошков заполняются, очищая активные центры поверхности пигментов и порошков, склонные к агломерации», при этом «вследствие изолирующего действия супердиспергатора R1800-S агрегированное состояние частиц пигментов и порошков также остаётся достаточно рыхлым (частицы преимущественно соприкасаются вершинами и рёбрами)» (источник данных: руководство по продукту)

Последняя фраза содержит наиболее легко упускаемое технологическое значение: даже если порошок уже агломерировал на стадиях фильтрации под давлением и сушки, вследствие сохранения контакта вершинами и рёбрами он «легко диспергируется» (это формулировка самого руководства, а не вывод настоящей статьи). Таким образом, обработка порошка перед отгрузкой и последующая обработка при диспергировании выполняют разные функции и не реализуются на одном этапе. Конкретные технологические параметры фильтрации под давлением и сушки, а также количественная связь между контактом вершинами и рёбрами и эффектом диспергирования в материалах не приведены.

Отдельно о часто цитируемом тезисе

Формулировку «сходство свойств означает совместимость» в материалах Californium Curium найти нельзя. Она относится к 【общеотраслевым знаниям】 — общепринятому эмпирическому положению в области диспергаторов, согласно которому растворитель и смола (или дисперсионная среда) с близкими свойствами легче взаимно смачиваются. Ею можно объяснить исходную формулировку руководства «обладают хорошей совместимостью с дисперсионной средой» в §1.2, однако её нельзя использовать как цитату из материалов Californium Curium.

В материалах Californium Curium приведена другая формулировка, выражающая монотонную зависимость дозировки, а не закон подобия свойств как условие совместимости (источник данных: руководство по продукту):

«Большинство пигментов представляют собой порошки, и количество добавляемого диспергатора различается в зависимости от вида пигмента, тонкости помола и маслоёмкости. Обычно, чем мельче порошок, тем выше его маслоёмкость и удельная поверхность и тем большее количество диспергатора необходимо добавить. Поэтому следует учитывать производственные затраты и требования к продукту, выбирая разные модели диспергаторов…»

В материалах Californium Curium утверждается, что «дозировка изменяется в зависимости от свойств», а не что «совместимость определяется степенью сходства свойств». Все критерии в последующем подразделе ④ основаны на этой формулировке. Она представляет собой только качественное описание: количественная зависимость между маслоёмкостью, тонкостью помола и дозировкой (формулы и кривые) в материалах отсутствует (см. строку 9 раздела 7), как и указания, на какой категории порошков её проверяли.

4Полуэмпирический критерий: как дозировка зависит от свойств порошка

Каждая ячейка = одно значение (единица %); более темный цвет = большее значение; строки можно напрямую сравнивать между столбцами.

800 меш1250 меш1500 меш3000 мешКарбонат кальц…23355Тальк3238471Каолин335458Органические/…22221%47%Относительный размер в той же таблице (единица измерения %) · Глубина цвета не представляет межтабличную сопоставимость

• 800 меш
• 1250 меш
• 1500 меш
• 3000 меш
• Карбонат кальц…
• Органические/…
• Относительный размер в той же таблице (единица измерения %) · Глубина цвета не представляет межтабличную сопоставимость

• Карбонат кальция2–35 %
• Тальк1–47 %
• Каолин3–45 %
• Органические/неорг…2–2 %

Данные графика (исходный текст дословно)

Строка	800 меш	1250 меш	1500 меш	3000 меш
Карбонат кальция	2 %	3 %	35 %	5 %
Тальк	32 %	38 %	47 %	1 %
Каолин	3 %	35 %	45 %	8 %
Органические/неорганические пигменты (например: технический углерод (сажа), диоксид титана (TiO₂), ультрамарин, хромовый жёлтый и т. д.	2 %	2 %	2 %	2 %

Исходный текстШкала 1–47 %

4

Сам критерий сформулирован одной фразой (источник данных: руководство по продукту), однако в материалах Californium Curium одновременно приведены 3 независимые формулировки одного и того же определяющего фактора:

«Дозировка определяется в зависимости от маслоёмкости порошка и размера частиц. Дозировку можно задавать согласно таблице ниже:» (источник данных: руководство по продукту)

«Конкретную дозировку следует выбирать с учётом маслоёмкости и тонкости помола порошка и добавлять в необходимом количестве» (источник данных: руководство по продукту)

«Количество добавки в основном определяется маслоёмкостью и тонкостью помола пигмента» (источник данных: руководство по продукту)

«Рекомендуемая дозировка составляет надлежащие 0,2-1,5% от общей массы порошка с учётом тонкости помола» (источник данных: руководство по продукту)

Несмотря на различия в формулировках, их общий тезис один: дозировка определяется свойствами порошка, а не общей массой рецептуры. Эти 4 предложения опубликованы в 4 разных разделах и относятся к 4 разным контекстам применения продукта; в материалах не указано, направлены ли все они на одинаковые условия рецептуры. Сопоставление 4 формулировок как одного критерия является подходом настоящей статьи; основания для такого сопоставления в материалах не приведены.

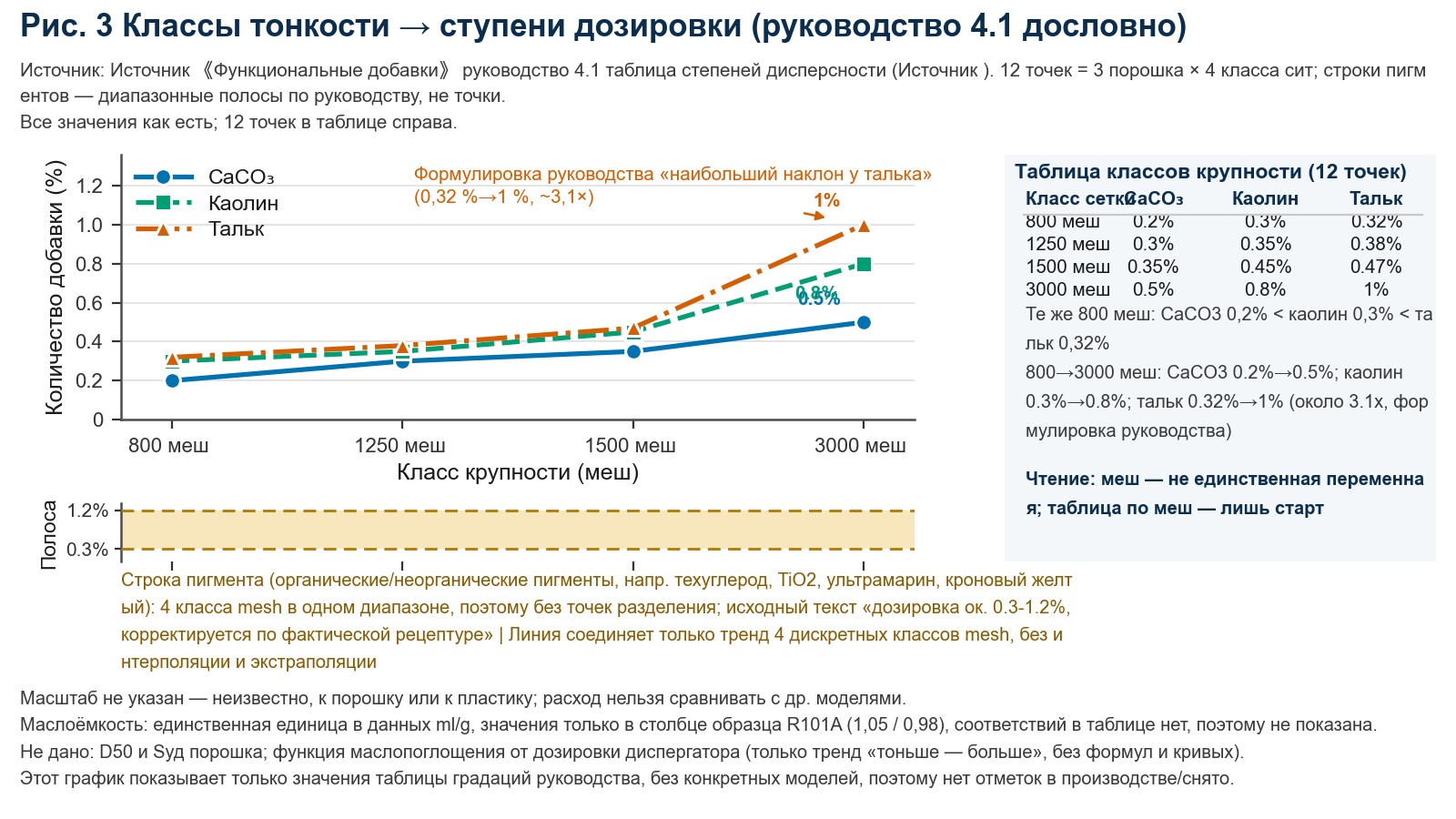

4.1. Таблица градаций по тонкости помола (дословное воспроизведение)

Наименование	800 меш	1250 меш	1500 меш	3000 меш
Карбонат кальция	0,2%	0,3%	0,35%	0,5%
Тальк	0,32%	0,38%	0,47%	1%
Каолин	0,3%	0,35%	0,45%	0,8%
Органические/неорганические пигменты (например: технический углерод (сажа), диоксид титана (TiO₂), ультрамарин, хромовый жёлтый и т. д.)	Диапазон 0,3-1,2%	Диапазон 0,3-1,2%	Диапазон 0,3-1,2%	Диапазон 0,3-1,2%

Исходная формулировка для строки с пигментами: «дозировка составляет приблизительно 0,3-1,2% и корректируется в соответствии с фактической рецептурой», — указан диапазон, а не одно значение.

Из этой таблицы можно сделать 3 вывода:

Эта таблица уже публиковалась в первых 2 технических статьях на официальном сайте Californium Curium (по 1 статье 2026-09-25 и 2026-10-01), при этом терминология и числовые значения не изменялись. В настоящей статье она рассматривается как доказательство обоснования критерия: разграничение функций анкерных групп и цепей сольватации, рассмотренное в разделе 2, представляет собой молекулярное объяснение того, почему для порошков с различной тонкостью помола требуются разные дозировки.

4.2. Другая сторона критерия: избыток — физическое явление, а не ошибка взвешивания

Механизм превышения рекомендуемого количества в руководстве определён однозначно (источник данных: руководство по продукту):

«Вследствие взаимодействия между молекулами супердиспергатора R1800-SK и образования 「мостиковой флокуляции」 частицы пигмента флокулируются вследствие переплетения цепей растворения супердиспергатора, поэтому оптическая плотность, напротив, снижается.»

Формулировка в разделе R1800-SH имеет дословно идентичную структуру и отличается только названием модели.

Эта фраза позволяет уточнить последствия избытка: речь идёт не о расплывчатом утверждении о том, что «порошок не может вместить столько диспергатора», а о взаимном переплетении цепей сольватации и образовании мостиков, которые вновь соединяют частицы. Исходный текст относит переплетение к цепям сольватации, однако определение того, «какой фрагмент молекулы исчерпывается и начинает работать ненадлежащим образом первым», является выводом настоящей статьи из приведённой формулировки; материалы не содержат данных, позволяющих разграничить отказ отдельных фрагментов. Интерпретация пикового значения как момента, «когда поверхность заполнена в точности», также представляет собой прочтение, а не результат измерения.

4.3. Единица измерения маслоёмкости

Единственная единица измерения маслоёмкости в материалах Californium Curium — ml/g; числовые значения приведены в 2 колонках сравнения образцов силиконового обволакивающего агента общего назначения R101A с модифицированным полиолом: образец 1 — 1,05, образец 2 — 0,98 (источник данных: руководство по продукту). В описании особенностей того же продукта указано «снижение маслоёмкости» (источник данных: руководство по продукру).

Необходимо уточнить, что такой способ определения маслоёмкости, как «олеат натрия g/100g», в материалах Californium Curium отсутствует — слово «олеат натрия» ни разу не встречается во всём материале. Если на производстве или у заказчика применяется этот способ определения, речь идёт об ином методе испытаний, значения которого нельзя непосредственно пересчитывать или сопоставлять с показателями в ml/g.

Для удельной поверхности действует аналогичное ограничение: руководство указывает только направление зависимости — чем мельче порошок, тем больше площадь, — но не приводит конкретных значений в m²/g в контексте супердиспергаторов. Значения m²/g, встречающиеся в материалах, относятся к контексту антипиренов и аппретов (источник данных: руководство по продукту) и не связаны с выбором диспергатора. Аналогичным образом в материалах отсутствует перечень иных способов определения маслоёмкости, помимо ml/g, исключённых по данным Californium Curium.

5Две полные серии экспериментальных измерений

5

6

Эти 2 серии — единственные полные серии фактических измерений в материалах Californium Curium, в которых количественно сопоставлены дозировка и результат. Условия в 2 сериях различаются, поэтому допустимо анализивать только форму каждой из них отдельно; сопоставлять их по одной оси, определять пересечение или сравнивать высоту 2 максимумов нельзя.

5.1 Обработка диоксида титана (TiO₂) с помощью R1800-SK (7 точек дозировки)

Условия: постоянные PH=6,8, 70℃; диапазон дозировки 0,3%–2% Рецептура: диоксид титана (TiO₂) R298 69,5g / R1800-SK 0,5g / LLDPE218W 30g (источник данных: руководство по продукту) Метод испытания (источник данных: руководство по продукту): «Мастербатч изготавливают из диоксида титана (TiO₂), предварительно обработанного различным количеством супердиспергатора, после чего из него формуют плёнку методом раздува и определяют коэффициент пропускания плёнки с пересчётом на оптическую плотность плёнки стандартной толщины (0,02mm) (далее — оптическая плотность). Чем выше оптическая плотность, тем выше укрывистость.» Данные (источник данных: руководство по продукту):

Дозировка супердиспергатора %	Светлота	Белизна по TAPPI	Желтизна
0	88,27	75,15	4,63
0,5	88,89	75,76	4,21
1,0	89,12	76,31	4,34
1,2	89,87	76,35	4,23
1,6	90,18	77,76	3,84
1,8	88,26	75,81	3,97
2,0	87,83	75,79	3,89

Максимум: «При дозировке супердиспергатора 1,6% оптическая плотность плёнки достигает максимального значения 0,386.» Заключение (источник данных: руководство по продукту): «(2) Наилучший результат обработки диоксида титана (TiO₂) достигается при дозировке супердиспергатора R1800-SK 1,6%. (3) Наилучший результат поверхностной обработки достигается при температуре 70℃.»

Все 3 показателя изменяются в одном направлении: светлота и белизна по TAPPI достигают максимума при 1,6%, а желтизна — минимума. После превышения 1,6% все 3 показателя ухудшаются.

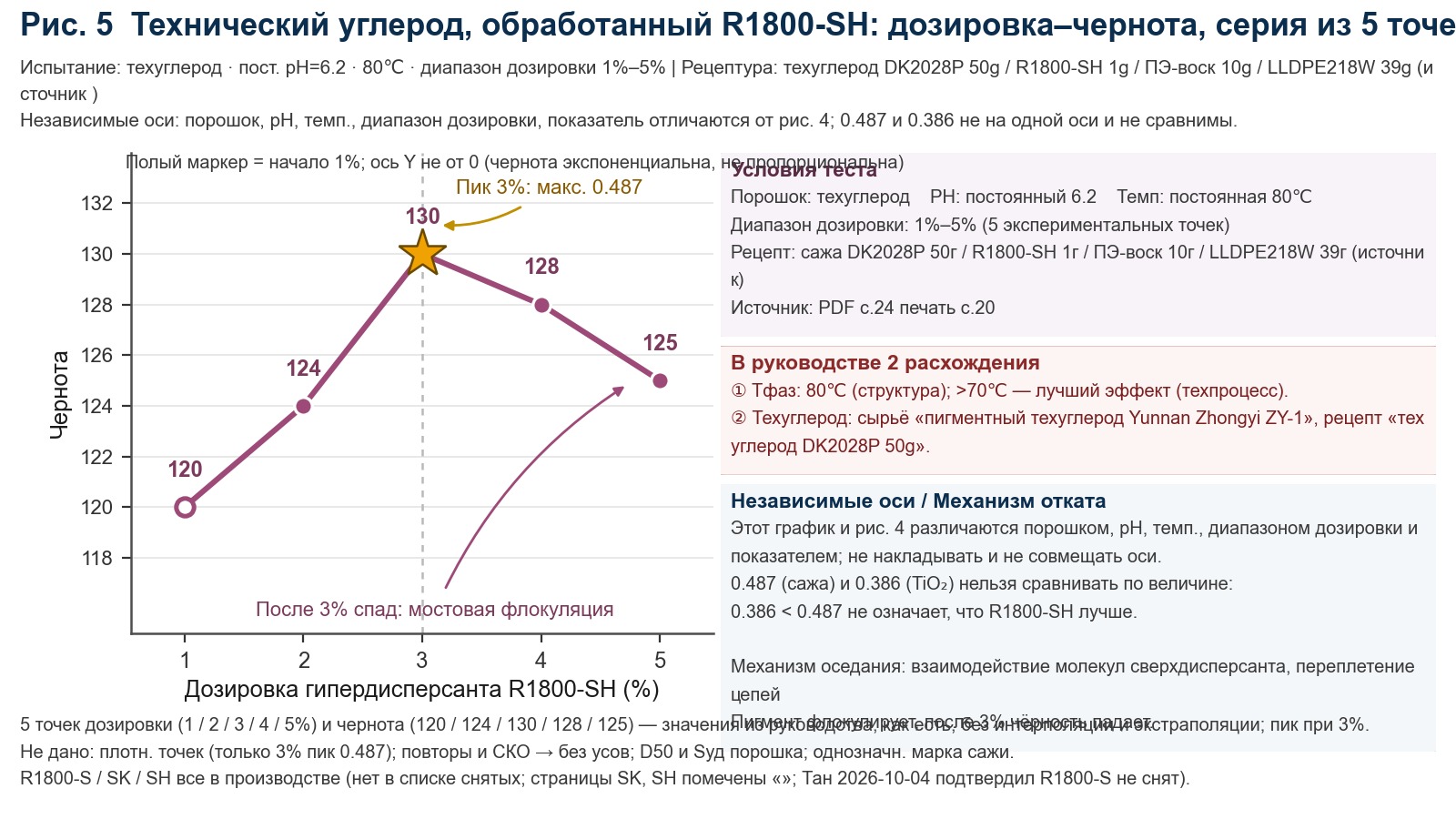

5.2 Обработка технического углерода (сажи) с помощью R1800-SH (5 точек дозировки)

Максимум: «При дозировке супердиспергатора 3% оптическая плотность плёнки достигает максимального значения 0,487.» Заключение: «Наилучший результат обработки технического углерода (сажи) достигается при дозировке супердиспергатора R1800-SH 3%. Наилучший результат поверхностной обработки достигается при температуре выше 70℃.»

⚠ Внутренние противоречия в 2 местах руководства приведены без изменений:

1. 01Температура фазового перехода: в разделе о молекулярной структуре R1800-SH (источник данных: руководство по продукту) граница фазового перехода указана как 80℃, тогда как в заключении к данному разделу сказано: «Наилучший результат поверхностной обработки достигается при температуре выше 70℃». Значения различаются.
2. 02Марка технического углерода (сажи): в перечне исходного сырья указана «пигментный технический углерод (сажа) ZY-1 производства Yunnan Zhongyi», а в строке рецептуры — «технический углерод (сажа) DK2028P 50g».

5.3 Почему 0,386 и 0,487 нельзя сопоставлять

Оба значения обозначены как «пиковая оптическая плотность», однако различаются порошок (диоксид титана (TiO₂) и технический углерод (сажа)), PH (6,8 и 6,2), температура (70℃ и 80℃), диапазон дозировки (0,3%–2% и 1%–5%), соотношение смолы и воска в рецептурах, а также измеряемые показатели (для SK измеряются светлота, белизна по TAPPI и желтизна, для SH — чёрность).

Следовательно, 0,386 < 0,487 не означает, что R1800-SH обеспечивает лучший результат; 2 кривые также нельзя наложить на одну систему координат. Можно утверждать только одно: характер зависимостей одинаков — в обоих случаях монотонный рост сменяется насыщением при достижении определённой точки, после чего значение снижается вследствие мостиковой флокуляции.

6Соответствие по типу порошка

Ось x = измерение %; цветная полоса = целевой интервал, в который может попасть объект; точки вне полосы = недостижимые части.

02468R101A1–3%R1003–5%PT505–8%Ось X та же размерность % ·Масштаб оси X по максимуму статьи (1–8 %); не сравнивать напрямую длины между статьями.

• Ось X та же размерность % ·
• Масштаб оси X по максимуму статьи (1–8 %); не сравнивать напрямую длины между статьями.

• R101A1–3 %
• R1003–5 %
• PT505–8 %

Данные графика (исходный текст дословно)

Объект	Интервал
R101A	1–3 %
R100	3–5 %
PT50	5–8 %

Исходный текстШкала 0–9 %

В приведённой ниже таблице каждая строка воспроизводит перечень объектов и данных о дозировке из материалов Californium Curium. В каждой ячейке указан источник; знаменатель дозировки в каждой строке различается, поэтому пересчёт или применение данных между строками недопустим.

Соответствие п…

Диспергатор	Объекты обработки, указанные в материалах	Дозировка (оригинал)	Знаменатель	Источник
R1800-S (в производстве)	Цветные мастербатчи, текстильные покрытия, порошковые покрытия, краски на основе растворителей; краски на основе растворителей; системы с наполнителями	0,5%—1% от массы конечного пластикового изделия	Масса конечного пластикового изделия	Модель в руководстве по продукту
R1800-SK	Резиновые и пластиковые белые мастербатчи, мастербатчи для металлических порошков, порошковые покрытия, краски на основе растворителей, поверхностная обработка диоксида титана (TiO₂)	0,5%—1% от массы конечного пластикового изделия	Масса конечного пластикового изделия	Модель в руководстве по продукту
R1800-SH	Чёрные мастербатчи, мокрое гранулирование технического углерода (сажи), сухое гранулирование технического углерода (сажи)	0,5%—1% от массы конечного пластикового изделия	Масса конечного пластикового изделия	Модель в руководстве по продукту
R1848 (снят с производства)	Алюминиевый серебристый порошок / обволакивание алюминиевого порошка; порошки с высокой пылеобразующей способностью	8%-10% для обволакивания алюминиевого порошка; 5%-8% для обволакивания отбеливающего агента	Не указано	Модель в руководстве по продукту
R900 (снят с производства)	Наполняющие мастербатчи на основе карбоната кальция, талька и каолина; диоксид титана (TiO₂), литопон, тяжёлый и лёгкий карбонат кальция	0,2-1,5% от общей массы порошка надлежащей тонкости помола	Общая масса порошка	Модель в руководстве по продукту
R101A	Грубый рутиловый диоксид титана (TiO₂), технический углерод (сажа), карбонат кальция, тальк, литопон, сульфат бария, сульфат натрия	0,1-3%	Масса порошка	Модель в руководстве по продукту
R6100 (снят с производства)	Карбонат кальция, тальк, сульфат бария, сульфат натрия, сульфат меди, сульфат железа, диоксид кремния	7 диапазонов: карбонат кальция 1-3% / тальк 3-5% / сульфат бария 2-4% / сульфат натрия 1-3% / сульфат меди 3-5% / сульфат железа 3-5% / диоксид кремния 30-50%	Не указано	Модель в руководстве по продукту
R100	Карбонат кальция, тальк, сульфат бария, сульфат натрия × PE/PP/PVC	0,5% - 3% от массы неорганического наполнителя	Масса неорганического наполнителя	Модель в руководстве по продукту
R1618	Электропроводящая сажа для пластиков	0,5%—2% от массы конечного пластикового изделия	Масса конечного пластикового изделия	Модель в руководстве по продукту
PT50	Высокоглянцевые автомобильные интерьерные пластики, электронные корпуса	0,5-8% от массы конечного пластикового изделия	Масса конечного пластикового изделия	Модель в руководстве по продукту
RPEG20 (снят с производства)	Обволакивающий агент высокой диспергирующей способности для диоксида титана (TiO₂) (получен модификацией R1800-SK неионогенным поверхностно-активным веществом на основе полисилоксана, модифицированного сополимером оксида этилена и оксида пропилена, при 420℃ и 6,4MPa)	Дозировка данной модели в материалах не указана	—	Модель в руководстве по продукту

3 положения необходимо рассматривать совместно:

1. 01Доступны несколько вариантов, это не единственное соответствие. Карбонат кальция, тальк, сульфат бария и сульфат натрия указаны для 4 направлений: R6100, R100, R900 и R1800-S. Материалы отражают охват объектов, а не утверждают, что для конкретного порошка применима только конкретная модель.
2. 02Внутри диапазона R6100 7 диапазонов охватывают значения от 1% до 50%. Диапазон для диоксида кремния (30-50%) на порядок выше остальных 6 диапазонов. Это прямое свидетельство того, что «применимость одного и того же аппретирующего продукта к различным неорганическим веществам полностью различается»; в материалах не приведены экспериментальные данные для этих 7 диапазонов и не указаны границы применимости каждого из них.
3. 03Материалы не содержат правил выбора. За исключением фразы в разделе 3.1 «необходимо выбирать разные модели с учётом себестоимости производства и требований к продукту» (источник данных: руководство по продукту), руководство не содержит алгоритма выбора модели по типу порошка. Вышеприведённую таблицу следует рассматривать только как «карту охвата объектов», а не как рекомендуемые значения.

Есть ещё один смежный материал, показывающий, как на основе одной молекулярной линии получаются разные модели: RPEG20 «получен с использованием нанореактора на основе произведённого нами R1800-SK и неионогенного поверхностно-активного вещества на основе полисилоксана, модифицированного сополимером оксида этилена и оксида пропилена, в реакционном autoclave с футеровкой из стали при высоких условиях 420℃ и 6,4MPa» (источник данных: руководство по продукту); в нём также указано: «Отличие RPEG20 от серии R1800 заключается в следующем: атмосферостойкость и антиокислительные свойства RPEG20 значительно превосходят соответствующие свойства серии R1800. Однако внутренние и наружные смазывающие свойства RPEG20 слабее соответствующих свойств серии R1800» (источник данных: руководство по продукту).

⚠ Критическое требование к корректности данных: RPEG20 разработан на основе R1800-SK, однако значение «HLBзначение: 10-12» относится к RPEG20, а не к серии R1800, и не может использоваться для неё (источник данных: руководство по продукту). Аналогичным образом, перечень закрепляющих групп «-COOH、-NH₂、-SOH» приведён в разделе о PT50 (источник данных: руководство по продукту), тогда как для 3 моделей серии R1800 указана только -COOH; смешивать эти данные нельзя.

7Не приведено в материалах

Следующие данные отсутствуют в материалах Californium Curium, и настоящая статья не дополняет их предположениями:

Не приведено в…

#	Показатель	Результаты испытаний
1	Регламент определения маслоёмкости «маслоёмкость g/100g»	«Натрий олеат» встречается в материалах 0 раз. Использованная единица измерения маслоёмкости — только ml/g (источник данных: руководство по продукту)
2	Значения D50 / распределения частиц порошков (для выбора диспергатора)	В разделе о диспергаторах не приведены. Строка D50 встречается в материалах только 2 раза и относится к другим продуктам: «распределение частиц (D50, μm) 8~12» относится к адгезионному промотору R1880 (снят с производства) для порошковых покрытий (источник данных: руководство по продукту); второе вхождение является ложноположительным совпадением с LD50 (специализированный антифотоусталостный агент для светочувствительных пигментов S38 (снят с производства)). Для количественной оценки диспергируемости в материалах указан только метод «определение распределения частиц» (источник данных: руководство по продукту), но данные отсутствуют
3	Конкретные значения удельной площади поверхности порошков	В разделе о супердиспергаторах они отсутствуют. Значения m²/g в материалах относятся к контексту антипиренов/аппретов (источник данных: руководство по продукту) и не могут использоваться для этих данных
4	Молекулярные структурные формулы, конкретная химическая структура закрепляющих групп, длина цепей, гидрофильно-гидрофобный баланс	Не приведены. Указаны только название компонента «полиолефиновый эфир» и 1 функциональная группа -COOH. Значение HLB в материалах действительно встречается 1 раз (10-12), но относится к RPEG20 (снят с производства), а не к серии R1800
5	Числовые значения толщины оболочечного слоя, плотности закрепляющих центров и межфазного натяжения	Не приведены. Содержатся только качественные формулировки о «защитном слое определённой толщины (оболочке)»
6	Сама формулировка «при сходных физико-химических свойствах достигается совместимость»	В материалах встречается 0 раз. Вместо этого приведена монотонная зависимость от дозировки (источник данных: руководство по продукту)
7	Формулировка о применении «пространственного стерического затруднения» к R1800	В разделе о R1800 встречается 0 раз. Этот термин относится в материалах к 3 другим моделям: E099 (высокотемпературная), D³-A (водная электропроводящая сажа) и R780 (водный краситель). Для R1800 в материалах используются выражения «пространственное препятствие», «пространственный стерический барьерный эффект», «репульсивное действие адсорбционного слоя» и «обволакивание»
8	Правила выбора / критерии выбора модели	Имеются только перечень объектов и 1 качественная формулировка «с учётом себестоимости производства и требований к продукту»; правила отсутствуют
9	Количественная функциональная зависимость между маслоёмкостью и дозировкой диспергатора	Не приведена. В материалах указаны только направление зависимости (чем мельче частицы, тем выше дозировка) и таблица градаций по числу меш; формулы и кривые отсутствуют
10	Количественная характеристика поверхностной электрической природы порошков для каждой модели (Zeta-потенциал, pH, изоэлектрическая точка)	Не приведена. Содержится только 1 качественная формулировка: «обогащение поверхности частиц зарядом»
11	Соответствие между значением, указанным в обзоре R1800-SK (0,5%—1%), и экспериментальным оптимумом (1,6%)	Соответствие между объектами и критериями оценки в 2 местах не указано
12	Температура фазового перехода R1800-SH	В материалах имеются 2 протичащих друг другу значения: в разделе о молекулярной структуре указано 80℃ (источник данных: руководство по продукту), а в заключении к технологическому процессу — «выше 70℃» (источник данных: руководство по продукту)
13	Марка технического углерода (сажи), использованного в испытаниях R1800-SH	В материалах имеются 2 протичащих друг другу значения: в перечне исходного сырья указана ZY-1, а в строке рецептуры — DK2028P
14	Контроль диспергируемости R1800-SK при «70℃, этанол 2%»	Формулировка приведена в тексте первоисточника в кратком виде
15	Знаменатели дозировки R1848 / R6100	Не указаны
16	Статус производства 3 моделей R1800 (S / SK / SH)	Все 3 модели находятся в производстве: перечень снятых с производства моделей на официальном сайте Californium Curium не содержит ни одной из моделей R1800-S / SK / SH; в верхней части страниц с подробной информацией на официальном сайте для 2 моделей R1800-SK и R1800-SH указано «в производстве». 2026-10-04 г-н Тан дал однозначный ответ о статусе R1800-S: производство не прекращается	Соответствует
17	Запрещённые вещества / данные безопасности уровня MSDS для 3 моделей R1848 / R6100 / R900	В материалах не приведены

Напоминание о сходстве обозначений: номера R18 и серии R1800 близки, но относятся к completely разным продуктам — R18 представляет собой агент повышения ударной вязкости и низкотемпературной стойкости для PET/PETG (замедление кристаллизации + повышение ударной вязкости) и не связан с супердиспергаторами или механизмом закрепления/сольватации; в настоящей статье он не используется.

8Перечень иллюстраций (текстовые описания, изображения не созданы)

Ниже приведены рекомендации по спецификациям иллюстраций, изображения ещё не созданы. ⚠ Примечание по компоновке иллюстраций (существующее поведение парсера официального сайта): если в текстовом абзаце находится цитата «…» длиной 20–120 символов, он преобразуется в блок цитаты, после чего расположенное далее изображение отбрасывается; отдельно расположенные изображения также игнорируются. При размещении иллюстраций строку каждого изображения необходимо помещать в конец обычного текстового абзаца, не содержащего длинных цитат, после чего проверять компоновку отдельно для каждого из 10 языков. В основной части статьи имеется значительное количество длинных цитат, особенно во второй, четвёртой и пятой разделах, поэтому при размещении каждой иллюстрации необходимо подтвердить её положение.

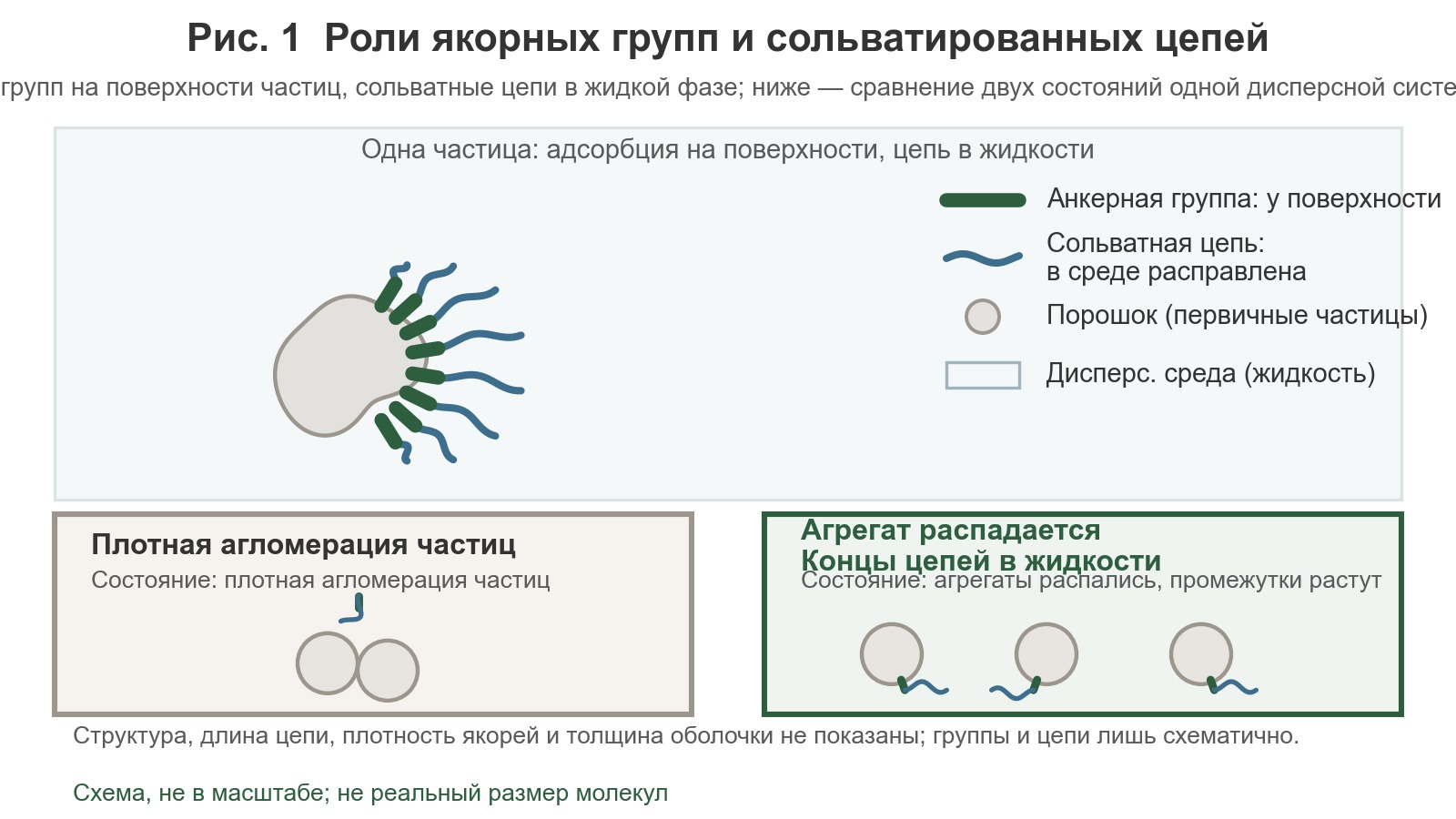

【Рисунок 1】Разграничение механизмов действия анкерных групп и сольватных цепей — перечень данных: ① первичные частицы порошка (обогащённый зарядом поверхностный слой); ② адсорбционное закрепление анкерной группы -COOH с указанием 3 сил взаимодействия из руководства по продукту: «ионная связь, водородная связь, сила Ван дер Ваальса» (основание данных: руководство по продукту); ③ сольватные цепи расправляются в дисперсионной среде с указанием действий из руководства по продукту: «быстро растворяются в дисперсионной среде», «обладают хорошей совместимостью с дисперсионной средой» (основание данных: руководство по продукту); ④ при сближении 2 частиц происходит их отталкивание с указанием формулировок из руководства по продукту: «действие пространственного стереобарьера» (основание данных: руководство по продукту) / «частицы отталкиваются друг от друга вследствие repulsive взаимодействия адсорбционного слоя» (основание данных: руководство по продукту); ⑤ обозначения температур: 2 границы фазового перехода при SK 70℃ и SH 80℃; ⑥ в свободной зоне справа разместить пояснение к пункту 7, указав, что данное слово (0 совпадений в разделе R1800 руководства Californium Curium) не является исходным термином Californium Curium. Рекомендуемый тип диаграммы: горизонтальная блок-схема механизма действия, выполненная вручную в формате SVG, без указания каких-либо числовых значений (в материалах отсутствуют структурные формулы молекул, данные о длине цепей, углах закрепления анкерных групп, количестве звеньев и толщине оболочки; такие числа не должны появляться на диаграмме).

【Рисунок 2】Сопоставительная карточка «Анкерные группы / Сольватные цепи» — перечень данных: в левой колонке «Анкерные группы» 3 строки: -COOH, прочная адсорбция / прочно адсорбируются на поверхности пигмента / предотвращают отделение…, образуют прочный защитный слой; в правой колонке «Сольватные цепи» 3 строки: растворяющиеся цепи (углеводородные цепи), быстро растворяются в дисперсионной среде / обладают хорошей совместимостью с дисперсионной средой / достаточно расправляются, непосредственно определяют устойчивость пигмента после диспергирования в растворителе; в нижней части каждой колонки указать температуру (SK 70℃ / SH 80℃). Рекомендуемый тип диаграммы: двухколоночная сопоставительная карточка с одинаковым количеством строк; число строк и их визуальный вес в обеих колонках должны быть строго симметричными; сольватным цепям нельзя приписывать отдельные функции, не указанные в руководстве по продукту («снижение межфазного натяжения» приведено в совместном выводе для 2 утверждений, а не как самостоятельная функция сольватных цепей); весь текст должен использовать формулировки из руководства по продукту без переработки.

【Рисунок 3】Градации тонкости помола порошка → ступени дозировки (12 точек) — перечень данных: карбонат кальция 800/1250/1500/3000 меш → 0,2% / 0,3% / 0,35% / 0,5%; тальк → 0,32% / 0,38% / 0,47% / 1%; каолин → 0,3% / 0,35% / 0,45% / 0,8%; для пигментов диапазон 0,3-1,2% представить отдельно в виде интервальной полосы (не в виде точек) и указать исходную формулировку «регулируется в соответствии с фактической рецептурой». Рекомендуемый тип диаграммы: сгруппированная ступенчатая линейная диаграмма (3 серии × 4 значения тонины помола), для 3 серий использовать цветовую схему, безопасную для восприятия людьми с нарушениями цветового зрения, а также избыточное кодирование (тип линии / маркер); примечание к рисунку должно прямо указывать, что основание для расчёта в исходных материалах не приведено; на том же рисунке можно добавить небольшую сопоставительную таблицу «При одинаковой тонине помола дозировки 3 порошков различаются», чтобы поддержать интерпретацию «тонина помола не является единственной переменной».

【Рисунок 4】Обработка диоксида титана (TiO₂) с помощью R1800-SK: дозировка — красящая способность, последовательность из 7 точек — перечень данных (PH=6,8, 70℃): 0% → светлота 88,27 / белизна по TAPPI 75,15 / желтизна 4,63; 0,5% → 88,89 / 75,76 / 4,21; 1,0% → 89,12 / 76,31 / 4,34; 1,2% → 89,87 / 76,35 / 4,23; 1,6% → 90,18 / 77,76 / 3,84 (максимальное значение, обозначить звездочкой); 1,8% → 88,26 / 75,81 / 3,97; 2,0% → 87,83 / 75,79 / 3,89; рядом с максимальной точкой указать «максимальная оптическая плотность 0,386»; примечание о точке перегиба должно использовать формулировки из руководства по продукту: «при достижении 1,6% достигается насыщение» и «флокуляция за счёт мостикового связывания». Рекомендуемый тип диаграммы: две панели с общей осью X, отражающей дозировку (верхняя панель: светлота + белизна по TAPPI, оба показателя приведены по 100-балльной шкале и могут располагаться на одной оси; нижняя панель: желтизна, имеющая иной порядок величин, поэтому размещается на отдельной панели, без двух осей Y); максимальную точку обозначить звездочкой и снабдить примечанием; не использовать планки погрешности (в материалах не указаны число повторов и стандартное отклонение).

【Рисунок 5】Обработка технического углерода (сажи) с помощью R1800-SH: дозировка — чёрность, последовательность из 5 точек — перечень данных (PH=6,2, 80℃): 1% → 120; 2% → 124; 3% → 130 (максимальное значение, обозначить звездочкой); 4% → 128; 5% → 125; рядом с максимальной точкой указать «максимальная оптическая плотность 0,487»; примечание о точке перегиба должно использовать формулировку из руководства по продукту «флокуляция за счёт мостикового связывания»; в примечании к рисунку отдельно указать 2 несоответствия в материалах (температура фазового перехода 80℃ vs >70℃; марка технического углерода ZY-1 vs DK2028P). Рекомендуемый тип диаграммы: односерийная линейная диаграмма с числовыми значениями всех 5 точек; максимальную точку обозначить звездочкой. Рисунок 4 и рисунок 5 должны представлять собой 2 отдельные диаграммы с 2 независимыми системами координат: условия различаются по всем параметрам (порошок, PH, температура, диапазон дозировок, показатели), поэтому наложение или использование общей оси Y приведёт к искажению информации; данные настоящего рисунка также нельзя сравнивать с показателем 0,386 на рисунке 4 по величине.**

【Рисунок 6】Матрица покрытия «порошок — линия диспергаторов» — перечень данных (строки = порошки, столбцы = линии диспергаторов; в каждой ячейке указать дозировку и основу расчёта либо обозначение «в материалах не указано»): диоксид титана (TiO₂) → R1800-SK, R101A, R900, R188, RPEG20; технический углерод (сажа) → R1800-SH, R1618, D³-A, R101A; алюминиевая серебристая пудра / алюминиевая пудра → R1848 (8%-10%, основа расчёта не указана); карбонат кальция → R6100(1-3%), R900, R100(0,5-3%), R1800-S (в зависимости от тонины помола); тальк → R6100(3-5%), R900, R100; сульфат бария / безводный сульфат натрия → R6100, R100; диоксид кремния → R6100(30-50%, существенно отличающийся случай, выделить цветом); каолин → R1800-S(0,3%-0,8%); ультрамарин, хромовый жёлтый → строка для пигментов R1800-S(0,3-1,2%). Рекомендуемый тип диаграммы: бинарная матрица покрытия (точка / отсутствие точки) с текстовыми обозначениями дозировок. 3 обязательных ограничения: ① основа расчёта для каждой модели различается, поэтому в ячейке необходимо указать основу расчёта или прямо указать «в материалах не приведено»; при отсутствии основы расчёта отображение данных не допускается; ② диаграмма должна представлять только «карту покрытия объектов» и не должна оформляться как тепловая карта рекомендуемых значений (в материалах отсутствуют правила выбора); ③ наличие 4 столбцов с совпадениями в строках «карбонат кальция», «тальк», «сульфат бария» и «безводный сульфат натрия» означает возможность выбора «среди нескольких линий», а не «единственное соответствие», что необходимо указать в примечании к рисунку; ④ для снятых с производства моделей (R1848, R6100, R900, RPEG20 и др.) рядом с названием модели необходимо добавить единообразную отметку «снято с производства».**

9Сведения о данных и их обосновании

Используемые в статье модели, параметры, экспериментальные данные и формулировки из руководства по продукту взяты из «Californium Curium – Functional Additives 1.09». Все сведения, отсутствующие в этом документе, включая число повторов экспериментов и стандартное отклонение, основу расчёта дозировки, правила выбора, молекулярную структуру и длину цепей, а также плотность анкерных точек, отмечены в тексте как не приведённые в материалах; настоящая статья не дополняет их предположениями. Снятые с производства модели цитируются в неизменном виде по историческим материалам и не означают наличия в текущих продажах.
