المشتّت الفائق ومشتّت الترطيب: تَخصُّصهما في تلوين البلاستيك و4 معايير تشغيلية

مصدر البيانات: بيانات المنتج الرسمية.

1الخلاصة: ليست علاقةَ بديل، بل تَخصُّص

1

مشتّت من نوع الترطيب (TPS، إستر حمض الألكيل): يذكر الدليل أنّه «تتفوّق قابلية ترطيبه وقدرته التزليقية على شمع البولي إيثيلين (شمع PE)، وتتفوّق قابلية ترطيبه بوضوحٍ على EBS (إيثيلين بيس-ستياراميد)، وتعادل قدرته التزليقية قدرة EBS، لكن دون مشكلة النضح التي تميّز EBS»؛ ويُستخدم في صناعة البلاستيك كمُزلِّقٍ ومشتّتٍ من نوع الترطيب، «ملائمٌ بشكلٍ خاصٍّ لماسترباتش المظهر المطفي، ويستطيع استبدال شمع البولي إيثيلين»، و«غير مُوصى به لماسترباتش اللمعان العالي (قد يؤثّر على اللمعان)». (استنادًا إلى بيانات المنتج الرسمية)

المشتّت الفائق (سلسلة R1800): يتولّى «الترطيب + التشتيت + تثبيت التغليف»، ويذكر الدليل بخصوص R1800-S أنّه «نوعٌ خاصٌّ من المضافات المشتِّتة متعددة الوظائف من نوع بوليمر الترطيب-التغليف، يُنتَج من عامل التغليف والمشتّت بنسبٍ دقيقة في ظروف الحرارة والضغط العاليتين»، و«يمنع بفاعلية تكتّل جسيمات الصبغة والمسحوق». (استنادًا إلى بيانات المنتج الرسمية)

خلاصة بسطر واحد: مظهرٌ مطفٍ، استبدال الشمع، انحيازٌ للمعالجة والترطيب → راجِع TPS؛ منع التكتّل، تشتيتٌ مستقرّ، لمعانٌ عالٍ → راجِع سلسلة R1800.

2المقارنة بنداً بندٍ

2

(استنادًا إلى بيانات المنتج الرسمية)

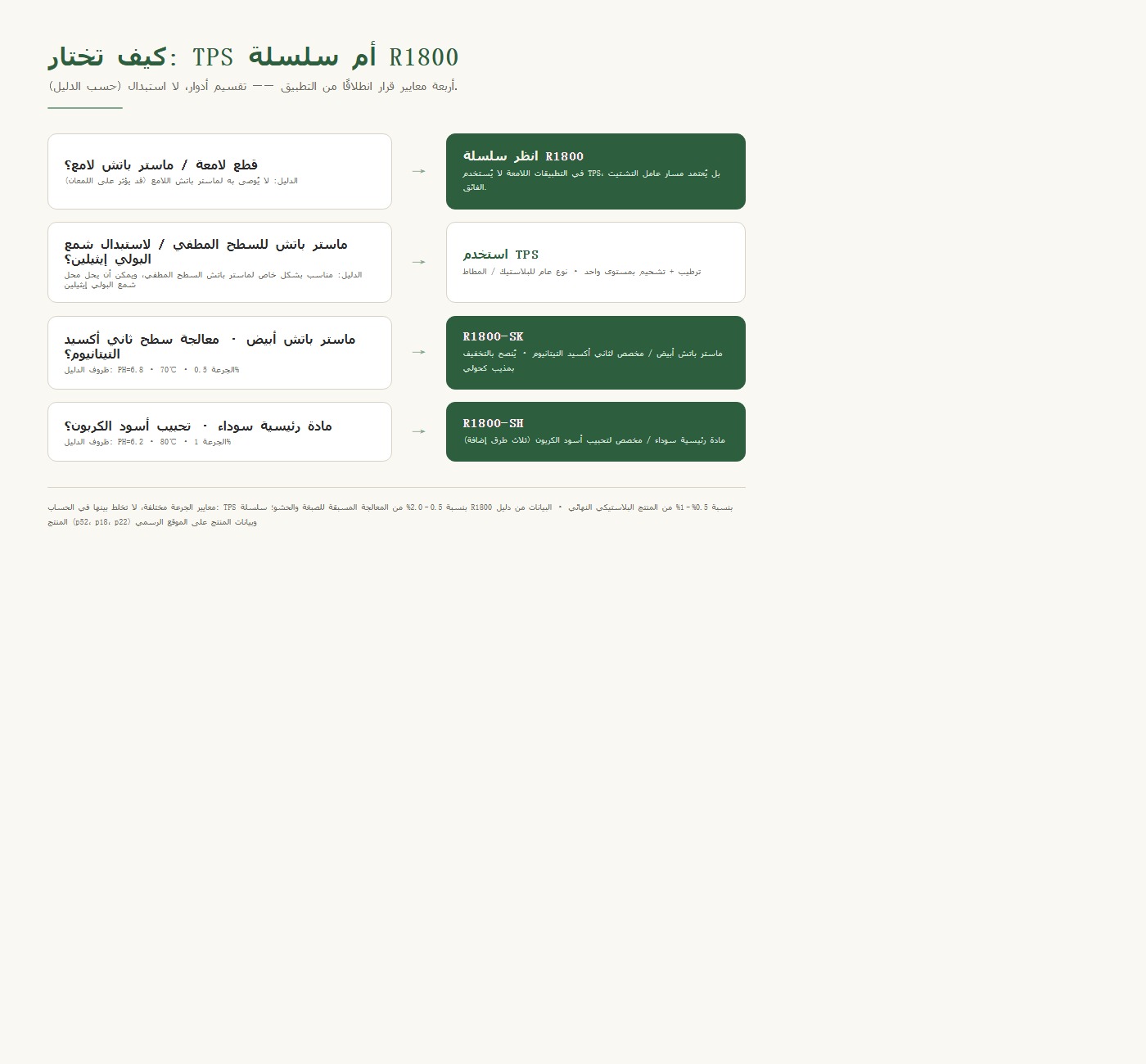

3أربع معايير تشغيلية عملية في تلوين البلاستيك

منقول من المتنخطوات التشغيل (النص الأصلي، كما هو)

1. 01لا تستخدموا TPS للأجزاء عالية اللمعان. يذكر الدليل صراحةً «غير مُوصى به لماسترباتش اللمعان العالي (قد يؤثّر على اللمعان)»، وفي مشاهد اللمعان العالي يُنظر في سلسلة R1800. (استنادًا إلى بيانات المنتج الرسمية)
2. 02بالنسبة لماسترباتش المظهر المطفي، وعند الحاجة إلى استبدال شمع البولي إيثيلين، يُنظر في TPS. ينصّ الدليل على: «مناسبٌ بشكلٍ خاص لماسترباتش المظهر المطفي، ويمكنه استبدال شمع البولي إيثيلين». (استنادًا إلى بيانات المنتج الرسمية)
3. 03تتطلّب ماسترباتش الأبيض/الأسود ظروف معالجة سطحية مخصصة. R1800-SK لثاني أكسيد التيتانيوم: pH = 6.8، و70℃، والكمية المستخدمة 0.5%؛ R1800-SH لأسود الكربون: pH = 6.2، و80℃، والكمية المستخدمة 1% — عند معالجة ثاني أكسيد التيتانيوم في المصنع يوصي الدليل بتخفيفه بمذيبات كحولية، حتى يتوزّع المسحوق بشكلٍ أكثر تجانساً. (استنادًا إلى بيانات المنتج الرسمية)
4. 04معيار الكمية المستخدمة يختلف بين الاثنين، فلا تخلطوا حساباتهما. TPS بحسب المعالجة المسبقة للصبغة والحشو 0.5-2.0%؛ سلسلة R1800 بحسب المنتج البلاستيكي النهائي 0.5%—1%. (استنادًا إلى بيانات المنتج الرسمية)

3

4بقيّة المعلمات الفنّية لـ TPS ووجهٌ تطبيقيٌّ آخر

4

ثمة بنودٌ أخرى في معلومات المقارنة الخاصّة بـ TPS لم تُدرَج في الجدول أعلاه، وبإمكانكم الاستفسار عنها عند الشراء: الكثافة (20℃) 0.871 كغ/م³ (مقاسة وفق GB/T 1884)، ونقطة الوميض المفتوحة ≥205℃ (GB/T 267)، ونقطة التصلّب ≤55℃ (GB/T 3536)، ونقطة الغليان 229℃ (GB/T 616-1988)، ونقطة الاشتعال الذاتي 434℃ (DL/T 706-99)، واللزوجة الحركية (100℃) 5.87 مم²/ث، وتحليل النوع الكربوني CA% بـ 12%؛ ومدة الصلاحية 36 شهراً (مخزَّناً في بيئة باردة وجافة). (استنادًا إلى بيانات المنتج الرسمية)

وجهٌ تطبيقيٌّ آخر هو المطّاط: يذكر الدليل أنّ TPS في صناعة المطّاط «يعمل كمنشّط فلكنة ومشتّت، ويُعزّز تجانس تفاعل الفلكنة». أي أنّ موقعه هو «مشتّتٌ مرطّبٌ عامّ يصلح للبلاستيك والمطّاط على حدٍّ سواء»، في حين أنّ المشتّتات الفائقة من سلسلة R1800 يدور محتواها في الدليل أساساً حول معالجة الأصبغة والمساحيق. (استنادًا إلى بيانات المنتج الرسمية)

5المثال التطبيقي السادس: ترتيب فحص ماسترباتش اللوني عند افتقاره إلى اللمعان (دور الشمع هنا)

5

كرّس الدليل قسماً لـ «ماسترباتش اللوني غير اللامع على السطح» — وهذا القسم يوضّح بدقّة تقسيم العمل بين «المضافات المرطّبة/المزلّقة» و«المشتّتات الفائقة» في النوع نفسه من المشكلات الميدانية. ترتيب الفحص الذي يقدّمه الدليل هو: (استنادًا إلى بيانات المنتج الرسمية)

1. 01أولاً، افحصوا درجة حرارة البثق. «ارتفاع درجة حرارة البثق أو حرارة الرأس أو انخفاضهما بشكلٍ مفرط يسبّب خشونة السطح، وعندها يلزم ضبط درجة حرارة البثق.»
2. 02ثم افحصوا قابلية تشتيت الصبغة ذاتها. «إذا كانت جسيمات الصبغة صلبةً جداً، فستتشتّت بشكلٍ سيّئ في البلاستيك، ممّا يسبّب خشونة السطح.»
3. 03ثم افحصوا جودة وكمية المشتّت (شمع بولي إيثيلين منخفض الوزن الجزيئي). ينصّ الأصل على: «هل جودة المشتّت (شمع بولي إيثيلين منخفض الوزن الجزيئي) مطابقة، وكمّيته المستخدمة مناسبة. فإذا خُلط بعض شمع البولي إيثيلين منخفض الوزن الجزيئي بشمع البارافين، أو كان من النوع عالي الكثافة، فسيؤثّر ذلك على قابلية تشتيت الصبغة.»
4. 04وأخيراً افحصوا معالجة تزليق الصبغة. «إذا لم تكن معالجة تزليق الصبغة ملائمة، فلن يُنتَج ماسترباتش لوني جيّد التشتيت وناعم السطح، أيّاً كانت الوسائل المُتّبعة.»

عند النظر إلى هذه الخطوات الأربع وتقسيم العمل الذي سبقتها معاً: TPS هو البديل عن شمع البولي إيثيلين (ترطيب + تزليق، لماسترباتش المظهر المطفي)، في حين أنّ توصية الدليل لـ R1800-S هي «يُرجى استخدام المشتّت الفائق R1800-S لحلّ هذه النوعية من المشكلات من جذورها» — أي أنّه عندما تبيّن في الخطوة الثالثة أنّ جودة الشمع أو كميّته هي عنق الزجاجة، فالواجب التفكير في المشتّت الفائق بدلاً من مواصلة إضافة الشمع. (استنادًا إلى بيانات المنتج الرسمية)

وفي القسم ذاته يُشير الدليل أيضاً إلى شكليّ التزييف الشائعَين لشمع البولي إيثيلين: خلطه بشمع البارافين، أو كونه شمع بولي إيثيلين منخفض الوزن الجزيئي عالي الكثافة — وكلاهما «يؤثّر على قابلية تشتيت الصبغة». وهذه نقطةٌ من السهل تفويتها على المصانع التي تجري فحصاً للمواد الواردة فقط ولا تُجري تحقّقاً من قابلية التشتيت. (استنادًا إلى بيانات المنتج الرسمية)

الأسئلة الشائعة (FAQ)

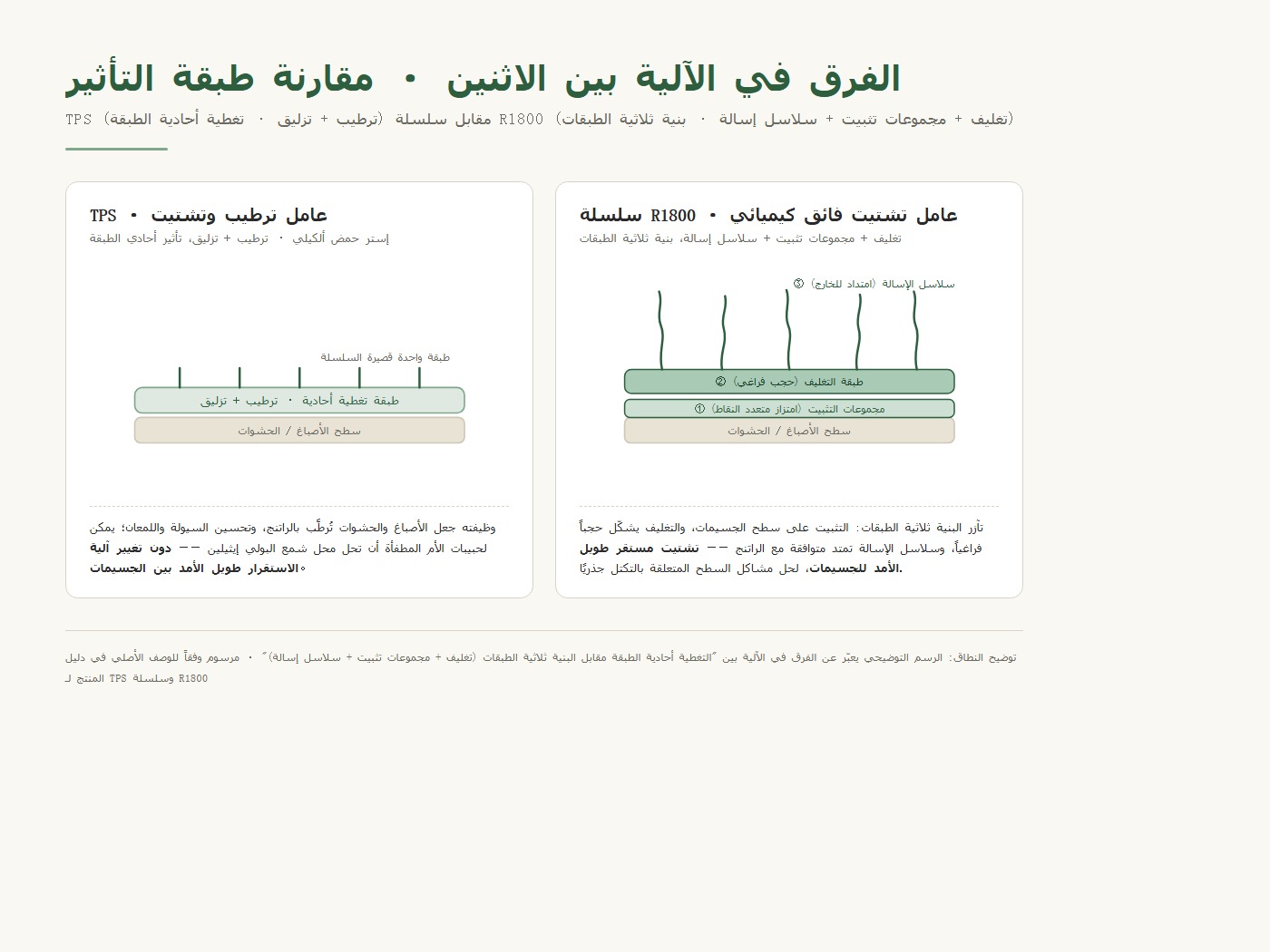

س1: ما الفرق بين المشتّت الفائق ومشتّت الترطيب؟ يُعالج مشتّت الترطيب (TPS ألكيل إستر) أساساً مشكلتَي الترطيب والتزليق، ويستطيع أن يحلّ محلّ شمع البولي إيثيلين، وهو ملائم بشكل خاصّ للماسترباتش ذي المظهر المطفي؛ أمّا المشتّت الفائق (سلسلة R1800) فيُضيف خطوةً إضافية فوق الترطيب والتشتيت، وهي «تثبيت السطح بالتغليف» — إذ يلتصق بسطح الصبغة والمسحوق مكوّناً طبقةً واقية، ويُنقّي النقاط النشطة القابلة للتكتّل، ممّا يمنع الجسيمات من التكتّل مجدّداً. (استنادًا إلى بيانات المنتج الرسمية)

س2: هل سيحدث تعارض عند استخدامهما معاً في تلوين البلاستيك؟ لا يقدّم الدليل أيّ خلاصة بشأن «الاستخدام المتزامن في التركيبة ذاتها». وما يمكن التحقّق منه هو حدود كلٍّ منهما على حدة: لا يُنصح باستخدام TPS في الماسترباتش اللامع؛ ويُحظر استخدام R1800-S مع مساحيق المعالجة الباردة وفي الأنظمة المائية. أمّا الاستخدام المتزامن في التركيبة ذاتها فيُرجى التحقّق منه باختبارات مخبرية صغيرة على ركيزة المادة. (استنادًا إلى بيانات المنتج الرسمية)

س3: بأي معيار يُبلَّغ عن الكمية المستخدمة؟ المعياران مختلفان: TPS هو 0.5-2.0% للمعالجة التمهيدية للصبغة والحشو؛ وسلسلة R1800 هي 0.5%—1% للمنتج البلاستيكي النهائي (مع التقسيم حسب رقم مش المسحوق، فمثلاً كربونات الكالسيوم من 800→3000 مش يقابلها 0.2%→0.5%). (استنادًا إلى بيانات المنتج الرسمية)

س4: ما الاستخدامات الأخرى لـ TPS خارج البلاستيك؟ يُذكر في الدليل أنّ TPS ينطبق أيضاً على صناعة المطاط، «بصفته عامل تنشيط للفلكنة ومشتّتاً، يُعزّز تجانس تفاعل الفلكنة». وتتضمّن معلماته الفنية الكاملة كذلك الكثافة (20℃) 0.871 kg/m³، ونقطة الوميض في الكوب المفتوح ≥205℃، ونقطة التصلّب ≤55℃، ونقطة الغليان 229℃، ونقطة الاشتعال الذاتي 434℃، واللزوجة الحركية (100℃) 5.87 mm²/s، وتحليل النوع الكربوني CA% 12%، والصلاحية 36 شهراً. (استنادًا إلى بيانات المنتج الرسمية)

س5: إذا لم يكن سطح الماسترباتش اللوني لامعاً، من أين أبدأ التحقّق؟ الترتيب الذي يقدّمه الدليل مكوّن من 4 خطوات: ① ابدأ بدرجة حرارة البثق (ارتفاع درجة حرارة الفوهة أو انخفاضها على حدّ سواء يُسبّب خشونة في السطح)؛ ② ثمّ تحقّق من قابلية تشتيت الصبغة ذاتها (الجزيئات القاسية جداً لا تتشتّت جيّداً داخل البلاستيك)؛ ③ ثمّ تحقّق ممّا إذا كان المشتّت (شمع بولي إيثيلين منخفض الوزن الجزيئي) مطابقاً للمواصفات وبالكمية المناسبة؛ ④ وأخيراً تحقّق ممّا إذا كانت معالجة تزييت الصبغة ملائمة. (استنادًا إلى بيانات المنتج الرسمية)

س6: ما هي مشكلات الجودة التي قد تظهر في شمع البولي إيثيلين؟ يُشير الدليل إلى شكلَين: خلطه بشمع البارافين، أو كونه شمع بولي إيثيلين منخفض الوزن الجزيئي عالي الكثافة — وكلاهما «يؤثّر على قابلية تشتيت الصبغة». ومن السلسلة ذاتها تنشأ مشكلة في أداء اللحام الحراري: إذ يُضيف بعض المصنّعين شمع البارافين إلى شمع بولي إيثيلين منخفض الوزن الجزيئي لخفض التكلفة بنسبة 10%-40%، والوزن الجزيئي لشمع البارافين ونقطة انصهاره منخفضان، فيتحلّل ويتصعّد أثناء المعالجة ويهاجر إلى سطح الفيلم مكوّناً تزهيراً أبيض، ممّا يؤثّر على متانة اللحام. (استنادًا إلى بيانات المنتج الرسمية)

بيانات وملاحظات الاستناد

وقائعها مستندة حصراً إلى:(استنادًا إلى بيانات المنتج الرسمية)، وبيانات المنتجات المنشورة على الموقع الرسمي products.ts؛ ويمكن الرجوع إلى 12 مصدراً مرقّماً في كامل النصّ واحداً تلو الآخر.

الأرقام والحدود مأخوذة من النص الأصلي للمرجع؛ أمّا الاستخدام المتزامن في التركيبة ذاتها ونسب الاستبدال فيُرجى التحقّق منها باختبارات مخبرية على دفعات صغيرة (استنادًا إلى بيانات المنتج الرسمية).
