التثبيت والذوبان: كيف تتقاسم جسيمات المشتت مهامها على سطح المسحوق

أولًا، مشكلة ميدانية محددة

1

2

تمت معالجة ثاني أكسيد التيتانيوم بموزع فائق التشتت R1800-SK، وعند استخدام جرعة 0.5% كانت درجة الإضاءة للماستر باتش 88.89؛ وعند زيادتها إلى 1.6%، ارتفعت درجة الإضاءة إلى 90.18، وهي أعلى نقطة على المنحنى بأكمله؛ وعند زيادة 0.2 نقطة مئوية أخرى إلى 1.8%، انخفضت درجة الإضاءة مرة أخرى إلى 88.26، وعند 2.0% انخفضت إلى 87.83 (البيانات استنادًا إلى: دليل المنتج). إضافةُ مزيدٍ من عامل التشتيت أدّت إلى تدهور اللون. التفسير الأكثر شيوعًا في الموقع هو خطأ في الوزن — وهذه العبارة تُعدّ من 【المعرفة العامة في المجال】، ولم تُدوَّن في هذه المادة سجلات الفحص الميداني، فلا تُعتبر استنتاجًا من مادة كاليفورنيوم-كوريوم. وفي البيانات نفسها مكتوب أمرٌ آخر أيضًا: مع زيادة محتوى R1800-SK،تزداد المجموعات المرساة الممتزة على سطح الصبغة تدريجياً، وعند 1.6% تصل إلى التشبع، وعندها تكون قيمة الكثافة الضوئية أعلى ما يمكن(وفقًا لبيانات دليل المنتج). وهذا يعني أن النقطة المثلى ليست "إضافة ما يكفي"، بل "ملء السطح تمامًا بالقدر الكافي فقط". وبمجرد تجاوز هذا الحد، تبدأ الجزيئات الزائدة في القيام بأمر آخر —«لأن التفاعلات بين مشتت R1800-SK الفائق تولد تلبيد الجسور، وتتلبّد جزيئات الصبغة من خلال تشابك سلاسل الذوبان للمشتت الفائق، وبالتالي تنخفض قيمة الكثافة الضوئية بدلاً من ذلك»(المرجع: دليل المنتج). وهكذا، فإن السؤال التقني الحقيقي ليس «كم ينبغي أن يُضاف»،， : على الجزيء نفسه، ما الجزء المسؤول عن تثبيت الجزيء على المسحوق، وما الجزء المسؤول عن تسليم الجزيء إلى الوسيط؟ وما الشروط التي يصل عندها كل جزء إلى حده الأقصى، وأي جزء هو الذي يتعطّل أولًا عند الإفراط في الإضافة؟ تُعدّ مادة كايجو مفصّلة في هذه المسألة إلى حدّ يسمح بإجراء مقارنة بينها وبين النصّ جملةً جملة. غير أنّ المادة لا تدعم سوى صياغة هذه الجمل بحدّ ذاتها؛ إذ لا تتضمّن التكرار للمجموعتين التجريبيتين، ولا الانحراف المعياري، ولا فترات الثقة للفارق بينهما (انظر القسم 7 والمواصفات الواردة في الشكل 4).

، ترسيخ المرجع والاستشهاد بالجملة الأصلية في الدليل

الجملة الأكثر صلة بالموضوع موجودة في دليل المنتج، حيث يظهر توزيع المهام بين المكوّنين في الجملة نفسها على شكل تباين:

آلية العمل في عملية تشتيت الصبغات والمساحيق هي: تُمتَز المجموعات المرساة لعامل التشتيت الفائق R1800-S بقوة على سطح الصبغة والمسحوق، بينما تستطيع السلاسل المذوّبة الذوبان بسرعة في وسط التشتيت، ولها توافق جيد مع وسط التشتيت، لذلك يستطيع عامل التشتيت الفائق R1800-S خفض التوتر السطحي بين جزيئات الصبغة والمسحوق ووسط التشتيت بشكل كبير، مما يجعل الصبغة والمسحوق تُبَلَّل بواسطة الوسط بسرعة أثناء عملية التشتيت.

في هذه الجملة فعلان يستحقان التوقف: الامتزاز القوي والذوبان السريع. أحدهما يُبقي الجزيء على سطح المسحوق، والآخر يُسلّم الجزيء. ينتهي السبب والنتيجة في الدليل عند هذا الحد: فقط عند حدوث الثاني يتبلل المسحوق بالوسط؛ وفقط عند حدوث الأول تُغسل الجزيئات بواسطة الوسط — هذا الشطر هو قراءة هذا المقال للفعلين، وهو استنتاج آلي، وليس نصًّا أصليًّا من الدليل. على الجزيء نفسه أن يؤدي الدورين معًا، ومتطلبا هذين الدورين من الظروف الخارجية يسيران في اتجاهين متعاكسين؛ وتضع هذه المادة هذه البنية إلى جانب عبارة "الإفراط في إضافة عامل التشتيت يضر بدل أن ينفع" في صياغة متجاورة، لكنها لا تقدّم بينهما استدلالًا ولا بيانات تحقق. التقسيم التفصيلي للمهام على المستوى الجزيئي، إذ يقدّم القسم R1800-SK تفصيلًا أكبر (استنادًا إلى البيانات الواردة في دليل المنتج):

يتكون التركيب الجزيئي لعامل التشتيت الفائق R1800-S بشكل رئيسي من جزأين، أحدهما المجموعات المرساة -COOH، وهذه المجموعات القطبية تُمتَز بإحكام على سطح الصبغة من خلال الروابط الأيونية والروابط الهيدروجينية وقوى فان دير فالس وغيرها، مما يمنع تفكك عامل التشتيت الفائق R1800-S. والجزء الآخر هو السلسلة المذوّبة (المشتتة)، وهذا الجزء يحدد مباشرة استقرار الصبغة في المذيب بعد التشتيت (عند درجة حرارة أقل من 70℃ لا تذوب الطبقة المغلفة، وعند درجة حرارة أعلى من 70℃ تبدأ بالذوبان وتتحول إلى عامل اقتران أيوني لتحسين توافق ثاني أكسيد التيتانيوم مع الراتنج). لذلك، يُشترط أن تكون للسلسلة المذوّبة ألفة عالية بعامل التشتيت، لضمان تأثير إذابة جيد. ⟪NUM⟫

يُفضَّل تقسيمه إلى ثلاثة أسطر ليكون أكثر سهولة في الاستخدام:

العبارة المقابلة لقسم R1800-SH مطابقة حرفيًا لـ SK، مع اختلافين فقط: اسم الطراز واسم المسحوق (ثاني أكسيد التيتانيوم ↔ أسود الكربون)، وحد التحول الطوري يتغير من 70℃ إلى 80℃ (الأساس البياني: دليل المنتج). لم تُقدم المواد طريقة القياس ومعيار الحكم لهذا الحد الحراري في الطرازين؛ و80℃ الخاصة بـ SH مع الجملة الاستنتاجية للعملية في القسم الخامسأكبر من 70℃يوجد تضارب داخل البيانات (كما هو منقول أدناه). بيان نقل المصطلحات كما هي: يستخدم الدليل أربع صيغ مختلفة على الأقل للمعنى نفسه، وهذه الوثيقة تنقلها جميعًا كما هي دون تغيير—سلسلة التذويبمعسلسلة ذائبةالتعايش،مجموعة التثبيتمعمجموعة تثبيتالتوازي (كتابة مقطع مطابقة الشحنة SKمجموعة تثبيت (-COOH)أقل بواحد من الأماكن الأخرى.مجموعةالكلمة). تظهرسلسلة ذائبةليست هذه سهواً في النص. لم تقدم المواد قائمة مصطلحات أو بنوداً تعريفية، وما إذا كان المحررون يعتبرون الصيغ الأربع مترادفة، فلم تقدم المواد سنداً لذلك.

ثالثًا، كيفية ترجمة توزيع الأدوار بين المكوّنين إلى الاختيار العملي

منقول من المتنخطوات التشغيل (النص الأصلي، كما هو)

1. 01عدد الشبكة ليس المتغير الوحيد. عند نفس 800 شبكة، كربونات الكالسيوم 0.2% < الكاولين 0.3% < التلك 0.32%. وبالنسبة لكربونات الكالسيوم نفسها، تختلف النعومة ويختلف المقدار المستخدم. لذلك فإن "البحث في الجدول حسب عدد الشبكة" لا يعطي إلا نقطة البداية.
2. 02فرق الميل كبير. من 800 شبكة إلى 3000 شبكة، كربونات الكالسيوم 0.2%→0.5%، الكاولين 0.3%→0.8%، التلك 0.32%→1% — النص الأصلي في الدليل حول هذه المجموعة المقارنة هو. كلما كان المسحوق أنعم، كان نمو المقدار الذي يعطيه المعيار أكثر حدة. هذه العبارة "كلما كان أنعم كان أكثر حدة" لا تصح إلا ضمن أربع درجات شبكة في الجدول وعلى هذه الأنواع الثلاثة من المساحيق، ولم تقدم المادة أساساً مستمراً خارج عدد الشبكة.الأعلى ميلاً هو مسحوق التلك (0.32%→1%، حوالي 3.1 ضعف)
3. 03المقام لم يوضحه الدليل. مقام النسبة في هذا الجدول هل هو نسبة إلى المسحوق أم نسبة إلى المنتج البلاستيكي النهائي، لم يُذكر في المادة. ولنفس الطراز يوجد عمود آخر مكتوب فيه (الأساس البياني: دليل المنتج)، والاصطلاحان مختلفان، ولا يجوز تطبيقهما على بعضهما. أما هل صفوف المساحيق غير العضوية الثلاثة وصف الأصباغ في هذا الجدول معطاة وفق المقام نفسه، فالمادة لم تقدم أساساً لذلك.0.5%—1% من المنتج النهائي البلاستيكي

3

أصبحت الأدوار واضحة، وتغيّرت طريقة طرح سؤال الاختيار. لم يعد السؤال «أيّ طراز أقوى»، بل «هل سيبلغ كلّ من هذين المكوّنين حدّه الأقصى في نظامك؟». هذه هي طريقة القراءة التي يقترحها هذا المقال، وليست طريقة اختيار الطُّرازات الواردة في الدليل؛ إذ لا يقدّم الدليل خطوات لتقييم الطُّرازات وفق هذين المكوّنين (انظر السطر 8 من القسم السابع). جانب التثبيت: ما الذي يُثبَّت عليه؟ يحدّد الدليل آليّة التثبيت في ثلاث قوى مؤثّرة متجاورة (استنادًا إلى بيانات دليل المنتج): الرابطة الأيونية، والرابطة الهيدروجينية، وقوى فان دير فالس. غير أن ما يحكم فعليًا عملية الاختيار هو جملة المطابقة الكهربية (استنادًا إلى بيانات دليل المنتج):

في معجون TiO2، تتراكم الشحنات على سطح الجسيمات، مما يسهل ارتباطها بالمجموعات المرسية (-COOH) للمشتت الفائق R1800-SK، مشكّلةً طبقة حماية متينة على سطح جسيمات ثاني أكسيد التيتانيوم، ومن خلال التأثير الحاجزي الفراغي ثلاثي الأبعاد لسلاسل التميّع (السلاسل الهيدروكربونية) للمشتت الفائق R1800-SK، يتحقق لثاني أكسيد التيتانيوم تأثير تشتيت مستقر.

الفقرة الخاصة بالكربون الأسود متطابقة حرفياً (البيانات استناداً إلى دليل المنتج). ملاحظة: المصطلح المستخدم في مواد Cf/Cm هنا هوتأثير الحاجز الفراغي ثلاثي الأبعادالعائق الفراغيتأثير التنافر لطبقة الامتزاز، وليس "الإعاقة الفراغية" — فهذا الأخير مصطلح عام في مجال عوامل التشتيت، ولم تُستخدم مواد الكوريوم والكوريوم ولو مرة واحدة في فقرة R1800 (انظر توضيح الصياغة في القسم السابع). ولم يفسّر هذا المصدر الفرق بين هذه الصياغات الثلاث، كما لم يبيّن المصدر أي اختبار يقابله كل موضع من هذه المواضع الثلاثة، وما إذا كانت الثلاثة تصف الآلية ذاتها، ولم يقدّم المصدر سندًا لذلك. دلالة الاختيار: يقدّم الدليل فقط أن مجموعة التثبيت في R1800 من الطراز الثالث هي ‎-COOH‎، ويذكر جملة عن توافق الشحنة فقط للمساحيق من نوعَي ثاني أكسيد التيتانيوم والكربون الأسود. لم توفّر المواد أي وصف للخصائص السطحية الكهربائية للمساحيق الأخرى (جهد زينا، ونقطة التكافؤ الكهربائي وغيرها)، لذا لا تتوفّر في المادة المتاحة سوى إجابتين واضحتين على سؤال: "هل يمكن تثبيت هذا المسحوق بواسطة ‎-COOH‎؟"، وهما المسحوقين: ثاني أكسيد التيتانيوم والكربون الأسود. جانب الذوبان: ما الآلية التي يتم عبرها التسليم؟** يتفق كل من الوصفين المنفصلين لـ R1800-SK و SH في الجملة نفسها:يحدد هذا الجزء مباشرة استقرار الصبغة في المذيب بعد التشتيتومع ذلك، فإن الطرازين ليسا متكافئين في هذا الجانب — فقد أوضح الدليل الفرق في نظرة عامة على الطرازين (المصدر: دليل المنتج):

المشتت الفائق R1800-SK هو مشتق من R1800-S مع إدماج مجموعات وظيفية إسترية، مما يحسّن مقاومة الاصفرار ومقاومة العوامل الجوية لـ R1800-SK في المنتجات البلاستيكية…… R1800-SH هو مشتق من R1800-S مع إدماج منتجات سيليكونية، مما يحسّن أداء تشتيت R1800-SH في أسود الكربون.

الفرق بين الأنواع الثلاثة لا يكمن في مجموعة التثبيت، بل في فئة المجموعة الوظيفية المُدخَلة: SK هو من فئة الإسترات، وSH هو منتج من فئة السيليكون، والقالب المشترك هويُنتج من بلمرة مشتركة لعديدات إيثر البولي أوليفين تحت ضغط وحرارة مرتفعين. لذلك، فإن خط استخدام SK للمادة الحبيبية البيضاء وSH للمادة الحبيبية السوداء، الأساس الذي قدمته مواد الكاليفورنيوم والقيري لهذا التقسيم هو "إسترية/سيليكونية + سيناريو التطبيق"، وليس تعميماً من نوع "الأبيض = غير عضوي، الأسود = عضوي" — فهذا الأخير غير موجود في المواد. المواضع التي يظهر فيها هذا الخط في المواد هي استعراض الطرازات وقوائم الكائنات، والمواد لم تقدم قياسات مقارنة فعلية للنوعين على المادة الحبيبية البيضاء أو المادة الحبيبية السوداء: بيانات SK الفعلية كلها مصدرها ثاني أكسيد التيتانيوم، وبيانات SH الفعلية كلها مصدرها أسود الكربون، أما أداء النوعين على مسحوق الآخر، فالمواد لم تقدمه. جانب منع إعادة التكتل: عند اقتراب جسيمين، ما الذي يدفعهما إلى الابتعاد عن بعضهما؟ إليك ثلاث صياغات في الدليل، تتدرّج في المعنى (استنادًا إلى بيانات دليل المنتج):

الخطوط العريضة

(البيانات وفقًا لدليل المنتج)عندما تقترب جسيمات الصبغة والمساحيق الممتزة للمشتت الفائق من بعضها البعض، بسبب العائق الفراغي لطبقة الحماية (الغلاف)، يصعب على جسيمات الصبغة والمساحيق تكوين تجمعات متراصة أو نديفات

خاص بـ SK/SH

(البيانات وفقًا لدليل المنتج)يشكّل المشتت الفائق R1800-SK طبقة غلاف بسماكة معينة على سطح جسيمات الصبغة، وتكون سلاسل التميّع ممتدة نسبياً في المشتت. وعندما تقترب جسيمات الصبغة الممتزة لـ R1800-SK من بعضها البعض، تتنافر الجسيمات وتتباعد عن بعضها بسبب تأثير التنافر لطبقة الامتزاز

جملة وقت الامتزاز الأبكر: يحدث الامتزاز عند تكوّن الجسيمات الأولية، و(البيانات وفقًا لدليل المنتج)ملء عيوب الشبكة البلورية لجسيمات الصبغة والمساحيق، وتنقية النقاط النشطة القابلة للتكتل على سطح الصبغة والمساحيقبسبب التأثير العازل للمشتت الفائق R1800-S، تكون حالة تكتل جزيئات الصبغة والمسحوق فضفاضة جداً (تلامس الجزيئات بشكل رئيسي عند النقاط والحواف)

الجملة الأخيرة في هذه الفقرة هي المعنى الهندسي الأكثر عرضة للتجاهل: فمسحوق المادة، حتى لو تكتّل أثناء مرحلتي الترشيح بالضغط والتجفيف، يبقى "سهل التشتت بشكل خاص" بسبب بقاء التلامس عند النقاط والحواف (وهذا نصٌّ من الدليل نفسه، وليس استنتاجًا من هذه الورقة). وهذا يمثل تقسيمًا للعمل بين المعالجة المسبقة للمسحوق قبل مغادرة المصنع ومعالجة التشتت اللاحقة، وليس أمرًا يُنجز في خطوة واحدة. ولم تُقدّم المواد أي معاملات تكنولوجية محددة للترشيح بالضغط والتجفيف، كما لم تُقدّم أي علاقة كمية بين "التلامس عند النقاط والحواف" وفعالية التشتت. أما العبارة الشائعة الاستشهاد بها، فيتعين تقديمها على حدة. إذا كانت الخصائص الفيزيائية متقاربة فإنها تكون متوافقةهذه الجملة لا يمكن العثور على نصها الأصلي في مواد الكاليفورنيوم-الكوريوم. إنها تنتمي إلى 【المعرفة المشتركة في القطاع】 — وهي مقولة تجريبية شائعة في مجال عوامل التشتيت، تعني أنه عندما تكون خصائص المذيب والراتنج (أو وسط التشتيت) متقاربة، يصبح الترطيب المتبادل بينهما أسهل. ويمكن استخدامها لتفسير عبارة النص الأصلي للدليل الواردة في §1.2: "له توافق جيد مع وسط التشتيت"، ولكن لا يجوز الاستشهاد بها كمواد للكاليفورنيوم-الكوريوم. تقدّم البيانات جملةً أخرى، وهي جملةٌ تُبيّن علاقةً أحادية التدرّج بين الجرعة والاستخدام، لا قانون تشابه التوافق (استنادًا إلى البيانات إلى دليل المنتج):

معظم الصبغات هي مساحيق، تختلف أنواع الصبغات، وتختلف النعومة، وتختلف قيمة امتصاص الزيت، وبالتالي تختلف كمية المشتت المضافة. عادةً كلما كان المسحوق أنعم، ارتفعت قيمة امتصاص الزيت، وزادت مساحة السطح النوعية، وزادت كمية المشتت المضافة. لذلك يجب اختيار أنواع مختلفة من المشتتات وفقاً لتكلفة الإنتاج ومتطلبات المنتج……

تقدّم البيانات المعطاة أن «الاستهلاك يتبع خصائص المادة»، لا أن «التوافق يُحدَّد استناداً إلى تشابه الخصائص». وتستند جميع معايير القسم ④ اللاحقة إلى هذه العبارة. وهي في ذاتها وصف عام الاتجاه: إذ لم تُقدِّم البيانات علاقة كمية بين قيمة امتصاص الزيت ودقة الجسيمات وحجم الاستهلاك (من دون معادلات أو منحنيات، انظر السطر 9 من القسم السابع)، ولم تُوضّح على أي فئة من مساحيق بودرة جرى التحقق من هذه العلاقة عليها.

رابعًا: المعيار شبه التجريبي: كيف يتغيّر مقدار الاستخدام تبعًا للخصائص الفيزيائية للمسحوق

كل خلية = قيمة واحدة (الوحدة %)؛ اللون الأغمق = القيمة الأكبر؛ يمكن مقارنة الصفوف مباشرة عبر الأعمدة.

800 mesh1250 mesh1500 mesh3000 meshكربونات الكالس…0.20.30.350.5التلك0.320.380.471الكاولين0.30.350.450.8أصباغ عضوية/غي…0.750.750.750.750.2%1%الحجم النسبي داخل نفس الجدول (وحدة موحدة %) · عمق اللون لا يمثل المقارنة عبر الجداول

• 800 mesh
• 1250 mesh
• 1500 mesh
• 3000 mesh
• كربونات الكالس…
• الكاولين
• أصباغ عضوية/غي…
• الحجم النسبي داخل نفس الجدول (وحدة موحدة %) · عمق اللون لا يمثل المقارنة عبر الجداول

• كربونات الكالسيوم0.2–0.5 %
• التلك0.32–1 %
• الكاولين0.3–0.8 %
• أصباغ عضوية/غير عض…0.75–0.75 %

بيانات الرسم البياني (النص الأصلي كما هو)

صف	800 mesh	1250 mesh	1500 mesh	3000 mesh
كربونات الكالسيوم	0.2 %	0.3 %	0.35 %	0.5 %
التلك	0.32 %	0.38 %	0.47 %	1 %
الكاولين	0.3 %	0.35 %	0.45 %	0.8 %
أصباغ عضوية/غير عضوية (مثل: أسود الكربون، ثاني أكسيد التيتانيوم TiO₂، أزرق فائق النقاء، أصفر الكروم، إلخ	0.75 %	0.75 %	0.75 %	0.75 %

النص الأصليمقياس 0.2–1 %

4

لا يتكوّن معيار الحكم سوى جملة واحدة (استنادًا للبيانات: دليل المنتج)، لكن بيانات الكاليفورنيوم والبركليوم تقدّم في الوقت نفسه ثلاث صياغات مستقلة تمامًا تصف العامل الحاسم نفسه:

(المرجع

دليل المنتج)يتم تحديد الكمية المضافة بناءً على قيمة امتصاص الزيت وحجم الجسيمات للمساحيق المختلفة. يمكن الإضافة وفقاً للجدول التالي:

(المرجع

دليل المنتج)يجب أن تُضاف الكمية المحددة بالرجوع إلى قيمة امتصاص الزيت والنعومة للمسحوق بكمية مناسبة

(المرجع

دليل المنتج)تعتمد الكمية المضافة بشكل أساسي على قيمة امتصاص الزيت والنعومة للصبغة

(المرجع

دليل المنتج)الكمية المضافة الموصى بها هي 0.2-1.5% بناءً على الوزن الإجمالي للمسحوق والنعومة

تختلف صيغ العبارة في المواضع الأربعة، لكن القاسم المشترك بينها جميعًا هو نفسه: يُحدَّد حجم الإضافة بناءً على الخصائص الفيزيائية للمسحوق، لا بناءً على إجمالي التركيبة. وقد طُبعت هذه الجمل الأربع في أربعة فصول مختلفة، ضمن سياقات أربعة منتجات مختلفة، ولم توضّح المصادر ما إذا كانت موجَّهة إلى فئات تركيبات مماثلة؛ وقراءتها جميعًا بوصفها معيارًا واحدًا هو ماQr يتناوله هذا المقال، في حين لم تقدّم المصادر أي أساس لهذا الجمع.

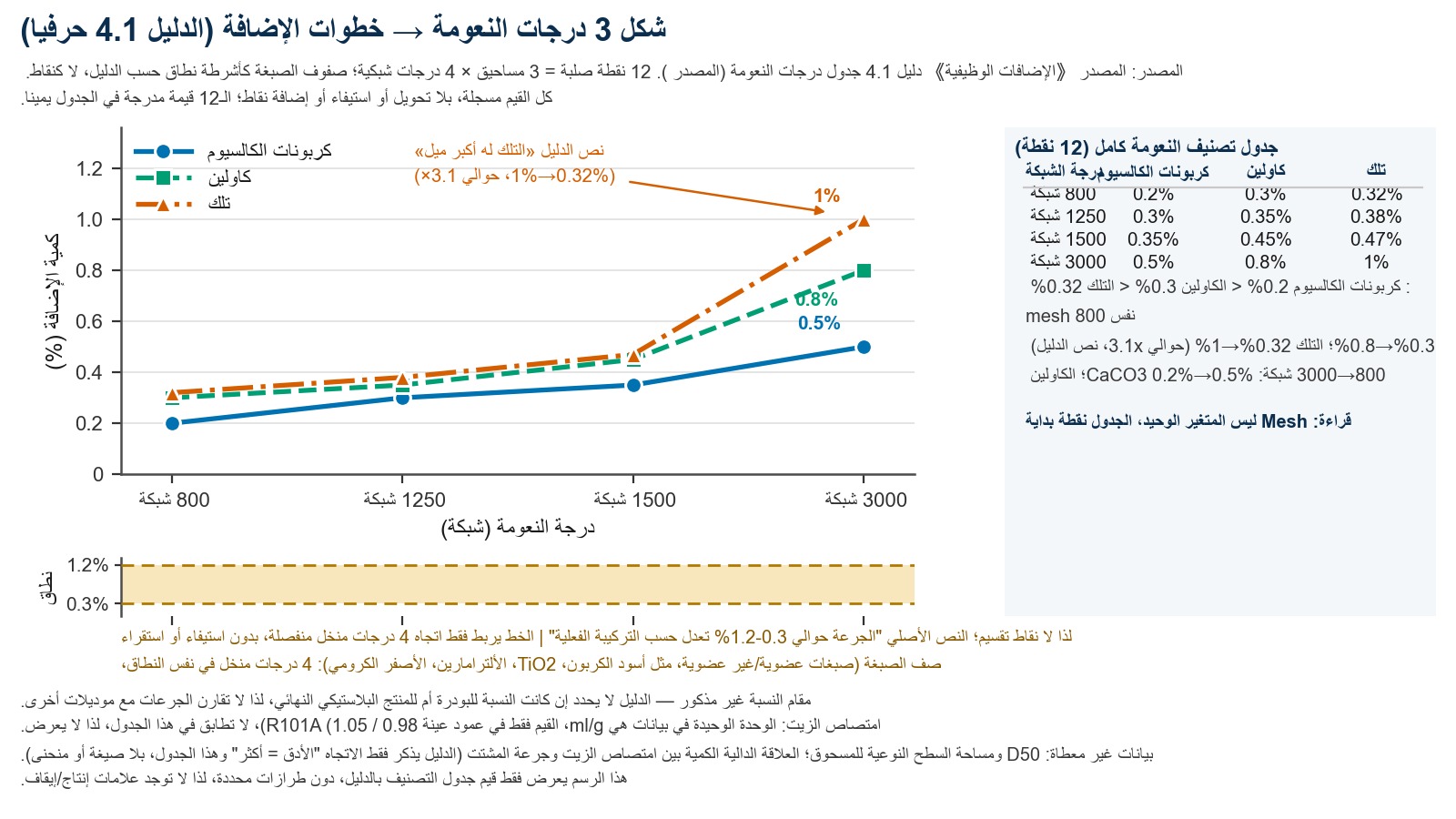

4.1 جدول درجات النعومة (نسخًا حرفيًا)

اسم المنتج	800 mesh	1250 mesh	1500 mesh	3000 mesh
كربونات الكالسيوم	0.2%	0.3%	0.35%	0.5%
التلك	0.32%	0.38%	0.47%	1%
الكاولين	0.3%	0.35%	0.45%	0.8%
أصباغ عضوية/غير عضوية (مثل: أسود الكربون، ثاني أكسيد التيتانيوم TiO₂، أزرق فائق النقاء، أصفر الكروم، إلخ)	النطاق 0.3-1.2%	النطاق 0.3-1.2%	النطاق 0.3-1.2%	النطاق 0.3-1.2%

النص الأصلي لسطر الصباغ هوالكمية المضافة حوالي 0.3-1.2% وتُعدَّل حسب التركيبة الفعلية——إنها فترة، وليست نقطة. يمكن استخلاص ثلاثة أمور من قراءة هذا الجدول:

لقد ظهر هذا الجدول بالفعل في أول مقالتين تقنيتين على الموقع الرسمي لـ (بتاريخ 2026-09-25 و2026-10-01، مقالة لكل تاريخ)، دون أي تغيير في المعايير أو القيم. وتتناول هذه المقالة هذا الجدول بوصفه دليلاً لإثبات المعيار — إذ إن تقسيم الأدوار بين التثبيت والإذابة في القسم الثاني السابق هو بالضبط التفسير على المستوى الجزيئي لـ"لماذا تُعطى كميات مختلفة وفقاً لدرجة النعومة".

4.2 الطرف الآخر من معيار التقييم: الزيادة عن الجرعة حادث مادي، لا حادث في الوزن

آلية تجاوز الحد المذكورة في الكتيّب محددة (استناد البيانات إلى كتيّب المنتج):

«لأن التفاعلات بين مشتت R1800-SK الفائق تولد تلبيد الجسور، وتتلبّد جزيئات الصبغة من خلال تشابك سلاسل الذوبان للمشتت الفائق، وبالتالي تنخفض قيمة الكثافة الضوئية بدلاً من ذلك»

مقطع R1800-SH متطابق حرفيًا، ولا يختلف فيه سوى اسم الطراز. توضّح هذه الفكرة الإفراط بدقة: فالأمر لا يقتصر على الغامضة من أن «المسحوق لا يتسع لهذا المقدار من مشتتات»، بل إن السلاسل المُذوَّبة تتصبّح ببعضها وتعمل كجسور، فتعيد وصل الجسيمات ببعضها. تنسب الفقرة الأصلية التصبّح إلى السلاسل المُذوَّبة، لكن تحديد «أي جزء من الجزيئات يُستنفد أولًا أو يفشل أولًا» استنتاج تتتبّعه هذه المقالة انطلاقًا من العبارة الأصلية، ولم تقدّم البيانات تمييزًا بين مواضع الفشل. وتفسير قمة المنحنى بأنها النقطة التي «تملأ السطح بالضبط» هو بدوره تأويل، لا نتيجة قياس تجريبي.

4.3 صيغة وحدة قيمة امتصاص الزيت

الوحدة الوحيدة التي ظهرت لقيمة امتصاص الزيت في مواد Cf/Cm هي ml/g، وقد ظهرت القيم في عمودي المقارنة بين عينتين لعامل تغليف السيليكون المعدل بالبوليول العام R101A: العينة الأولى 1.05، والعينة الثانية 0.98 (المرجع: دليل المنتج). وفي خصائص المنتج نفسه يُكتبتقليل امتصاص الزيت(بناءً على البيانات: دليل المنتج). من الضروري التوضيح أن: معيار قيمة امتصاص الزيت هذا "أوليات الصوديوم g/100g" غير موجود في جميع مواد الكاليفورنيوم — لم تظهر عبارة "أوليات الصوديوم" في كامل النص. إذا كان الموقع أو العميل يستخدم ذلك المعيار، فتلك طريقة اختبار أخرى، ولا يمكن تحويلها مباشرة أو مقارنتها جنبًا إلى جنب مع قيم ml/g. وبالمثل، فإن مساحة السطح النوعية: لم يقدّم الدليل سوى الاتجاه العام (كلما كان الجسيم أدق، كانت المساحة أكبر)، ولم يقدّم قيمًا محددة بوحدة m²/g في سياق المشتّت فائق التشتيت. أما قيم m²/g الواردة في المصادر، فتتعلق بسياق مثبطات اللهب/عوامل الربط (استنادًا إلى أدلة المنتجات)، وليست ذات صلة باختيار المشتّت. وبالمثل، لم توضّح المصادر قائمة بطرق اختبار امتصاص الزيت الأخرى، باستثناء طريقة معيارية تقاس بـ ml/g، التي استُبعدت في بيانات الانصهار والالتواء.

خمس، مجموعيتان كاملتان من تسلسلات التجارب

5

6

هذان المجموعتان هما السلسلتان الكاملتان الوحيدتان المقيستان تجريبيًا في بيانات الكاليفورنيوم والكيوريوم، حيث تقابل الجرعة الأثر نقطة بنقطة. تختلف الشروط بين المجموعتين، لذا لا يمكن تفسير شكل كل منهما إلا بصورة منفصلة، ولا يمكن المقارنة بينهما على المحور نفسه، أو حساب نقطة تقاطعهما، أو جمع قمتيهما معًا للحكم على أيهما أعلى.

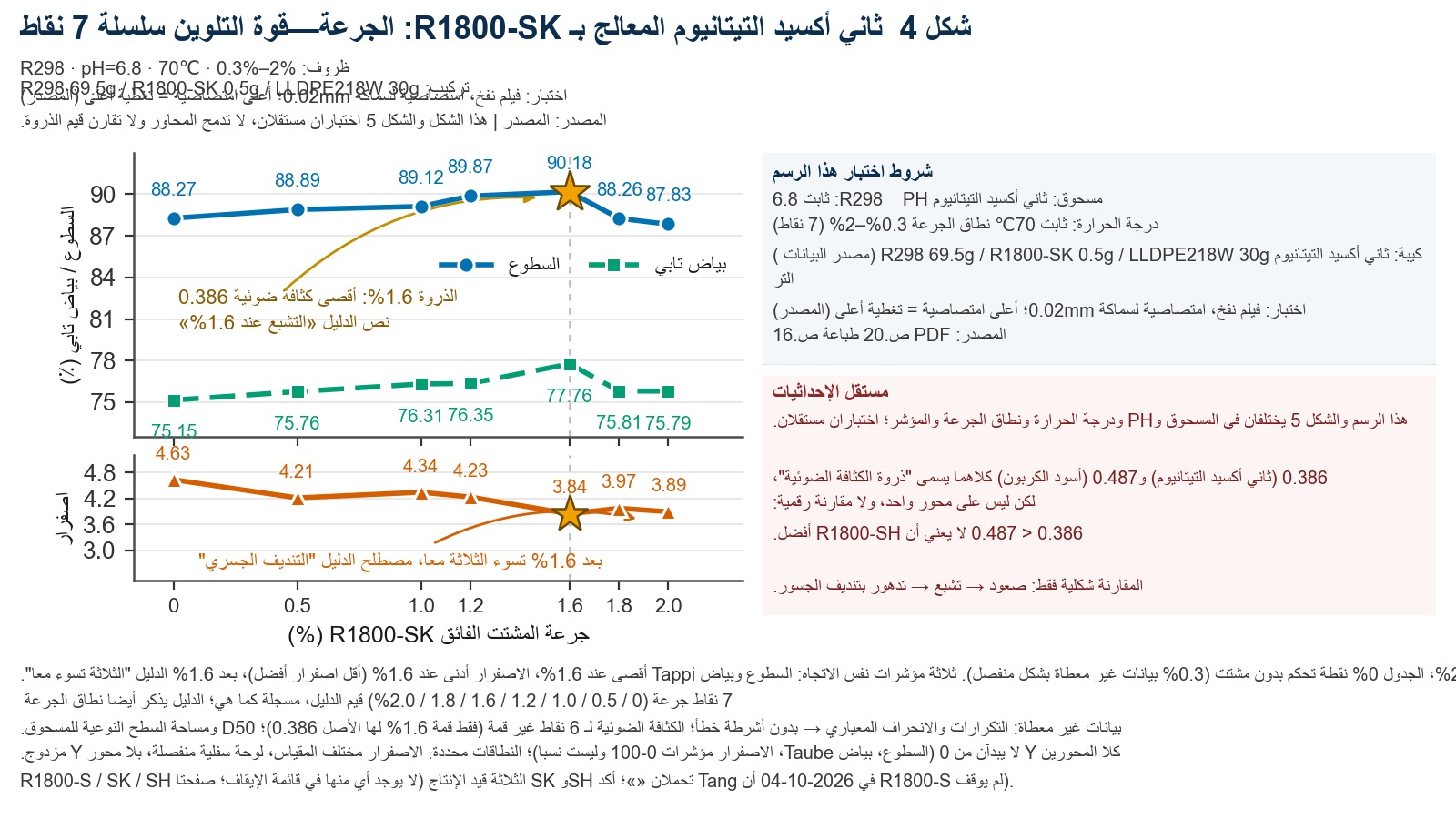

5.1 معالجة R1800-SK لثاني أكسيد التيتانيوم (7 نقاط جرعات)

الشروط: pH ثابت = 6.8، 70℃؛ نطاق الجرعة 0.3%–2% التركيبة: ثاني أكسيد التيتانيوم R298 69.5g / R1800-SK 0.5g / LLDPE218W 30g (البيانات وفقًا لدليل المنتج) طريقة الاختبار (البيانات وفقًا لدليل المنتج):تم تحضير حبيبات رئيسية من ثاني أكسيد التيتانيوم المعالج مسبقًا بكميات مختلفة من المشتت الفائق، ثم نفخها إلى أفلام رقيقة، وقياس النفاذية وتحويلها إلى قيم الكثافة الضوئية لسماكة فيلم قياسية (0.02mm) (يُشار إليها فيما بعد بقيمة الكثافة الضوئية). كلما زادت قيمة الكثافة الضوئية، زادت قدرة التغطية. البيانات (البيانات وفقًا لدليل المنتج):

نسبة استخدام فائق التشتيت %	الإضاءة	بياض تانبر	الاصفرار
0	88.27	75.15	4.63
0.5	88.89	75.76	4.21
1.0	89.12	76.31	4.34
1.2	89.87	76.35	4.23
1.6	90.18	77.76	3.84
1.8	88.26	75.81	3.97
2.0	87.83	75.79	3.89

الذروة:عندما تكون كمية المشتت الفائق 1.6%، تكون قيمة الكثافة الضوئية للفيلم هي الأعلى، حيث تصل إلى 0.386. الخلاصة (الأساس البياني: دليل المنتج):(2) أفضل نتيجة لمعالجة ثاني أكسيد التيتانيوم تكون عند استخدام المشتت الفائق R1800-SK بكمية 1.6%. (3) أفضل نتيجة للمعالجة السطحية تكون عند درجة حرارة 70℃. اتجاه المؤشرات الثلاثة متسق؛ إذ يبلغ سطوع المنتج وقيمة البياض وفق مقياس تامبِر أقصى حدهما عند 1.6%، بينما يبلغ اصفراره أدنى حد عند 1.6%. وبعد 1.6%، تبدأ المؤشرات الثلاثة في التدهور معًا.

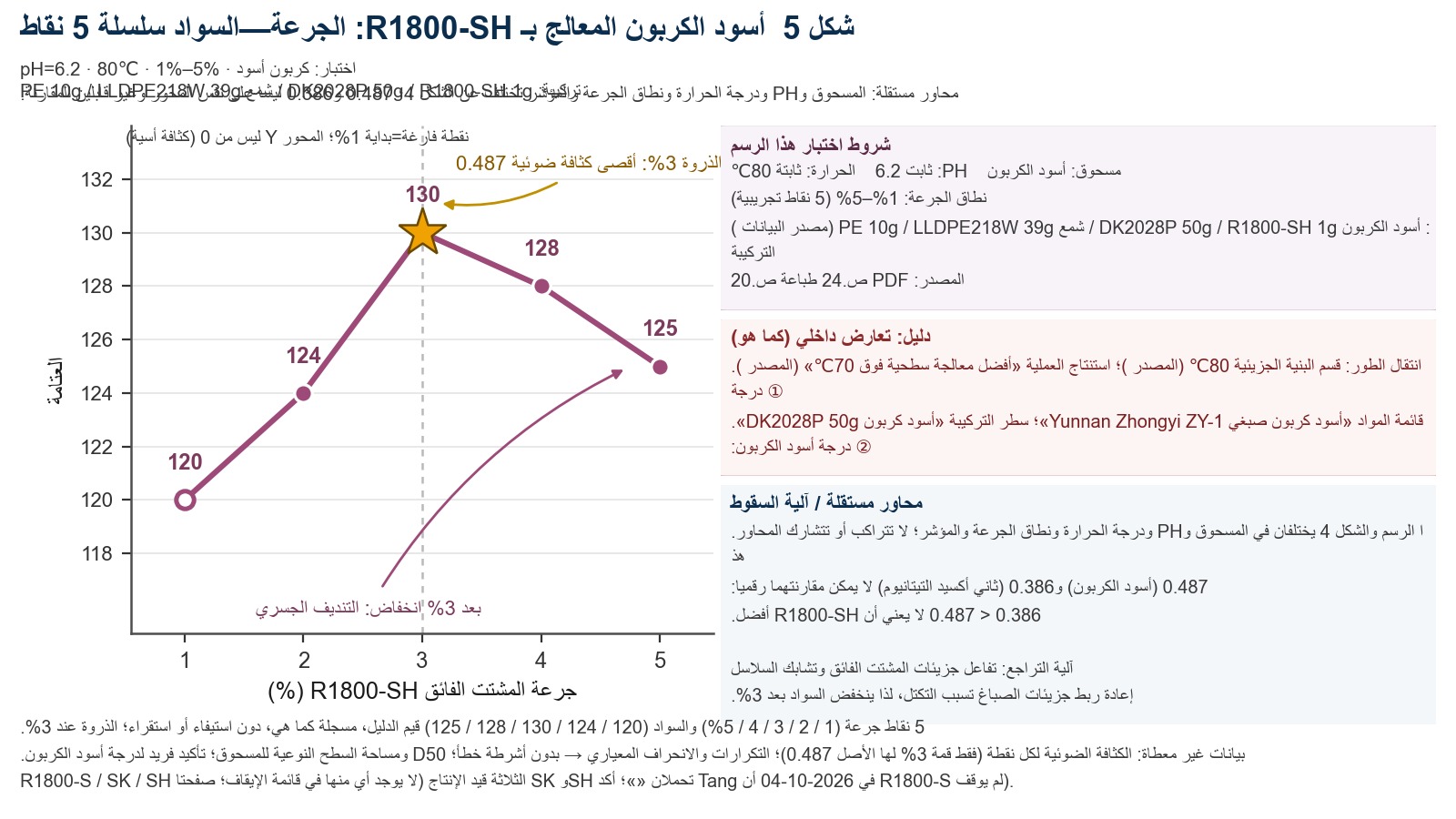

5.2 R1800-SH معالجة الكربون الأسود (5 نقاط جرعية)

الذروة:عندما تكون كمية المشتت الفائق 3%، تكون قيمة الكثافة الضوئية للفيلم هي الأعلى، حيث تصل إلى 0.487. الخلاصة:أفضل نتيجة لمعالجة أسود الكربون تكون عند استخدام المشتت الفائق R1800-SH بكمية 3%. أفضل نتيجة للمعالجة السطحية تكون عند درجة حرارة أكبر من 70℃. ⚠ يتضمّن القسمان الداخليان للدليل عدمَ اتساق في موضعين، وقد نُقلا كما هما دون تصحيح:

1. 01درجة حرارة التحول الطوري: يُكتب في قسم البنية الجزيئية لـ R1800-SH (المرجع: دليل المنتج) حد التحول الطوري 80℃، وتُكتب الجملة الختامية لهذا القسم. الرقمان مختلفان في الموضعين.أفضل نتيجة للمعالجة السطحية تكون عند درجة حرارة أكبر من 70℃
2. 02درجة الكربون الأسود: تُكتب في قائمة المواد الخام التجريبية، وتُكتب في سطر التركيبة.أسود الكربون الصبغي ZY-1 من يونان زونغييأسود الكربون DK2028P 50g

لماذا لا يمكن وضع 5.3 و0.386 و0.487 معًا للمقارنة؟

يُشار إلى الرقمين بأنهما «قيمة الذروة للكثافة الضوئية»، لكنهما يختلفان من حيث: نوع المسحوق (ثاني أكسيد التيتانيوم مقابل الكربون الأسود)، ودرجة الحموضة (6.8 مقابل 6.2)، ودرجة الحرارة (70℃ مقابل 80℃)، ونطاق الاستخدام (0.3%–2% مقابل 1%–5%)، ونسبة الراتنج والشمع في التركيبة، وكذلك المؤشرات التي يتم قياسها (يقيس SK السطوع/بياض تامب/الاصفرار، بينما يقيس SH سواد اللون). إذًا، لا يعني أن 0.386 < 0.487 أن تأثير R1800-SH أفضل، ولا يمكن جمع المنحنيين في نظام الإحداثيات نفسه. لا يمكن القول إلا إن الشكل متوافق: كلتا المجموعتين ترتفعان بصورة رتيبة، ثم تصلان إلى نقطة التشبّع، وبعد ذلك تتراجعان بسبب التكوّن الجسري والتلبّد.

، حسب اختيار المسحوق المناسب

فيما يلي، تُدرَج كل خانة على حدة من قائمة العناصر وعمود الجرعات الواردين في دليل كايجو. وقد أُشير في كل خانة إلى أساسها في الدليل؛ كما يختلف مقام الجرعة في كل سطر، ولا يجوز التحويل بين الأسطر أو تطبيق معادلة سطر آخر.

، حسب اختيار ا…

عامل تشتيت	موضوع المعالجة المذكور في المصدر	الكمية (النص الأصلي)	المقام	الأساس
R1800-S (قيد الإنتاج)	masterbatch ملون، طلاءات الملابس، طلاءات مسحوقية، طلاءات زيتية؛ أحبار زيتية؛ أنظمة حشو	0.5%—1% من المنتج البلاستيكي النهائي	المنتج البلاستيكي النهائي	بند طراز في كتيب المنتج
R1800-SK	المادة البيضاء الرئيسية للمطاط والبلاستيك، والمادة الرئيسية للألوان المعدنية المسحوقة، والطلاءات المسحوقة، والطلاءات الزيتية، ومعالجة سطح ثاني أكسيد التيتانيوم	0.5%—1% من المنتج البلاستيكي النهائي	المنتج البلاستيكي النهائي	بند طراز في كتيب المنتج
R1800-SH	الماسترباتش الأسود، تحبيب أسود الكربون بالطريقة الرطبة، تحبيب أسود الكربون بالطريقة الجافة	0.5%—1% من المنتج البلاستيكي النهائي	المنتج البلاستيكي النهائي	بند طراز في دليل المنتج
R1848 (متوقف عن الإنتاج)	مسحوق ألومنيوم فضي / مسحوق ألومنيوم مغلف؛ مساحيق عالية التطاير للغبار	تغليف مسحوق الألومنيوم 8%-10%؛ تغليف عامل التبييض 5%-8%	لم تذكر المصادر	بند طراز دليل المنتج
R900 (متوقف الإنتاج)	حبيبات مالئة من كربونات الكالسيوم، مسحوق التلك، والكاولين؛ ثاني أكسيد التيتانيوم، ليثوبون، كربونات الكالسيوم الثقيلة، كربونات الكالسيوم الخفيفة	بنسبة 0.2-1.5% حسب الوزن الإجمالي للمسحوق ودرجة النعومة المناسبة	الوزن الإجمالي للمسحوق	بند طراز في دليل المنتج
R101A	ثاني أكسيد التيتانيوم الخام من النوع الروتيلي، وأسود الكربون، وكربونات الكالسيوم، ومسحوق التلك، ولِيثوبون، وكبريتات الباريوم، وكبريتات الصوديوم اللامائية	0.1-3%	حسب وزن المسحوق	بند طراز دليل المنتج
R6100 (متوقف عن الإنتاج)	كربونات الكالسيوم، مسحوق التلك، كبريتات الباريوم، كبريتات الصوديوم اللامائية، كبريتات النحاس، كبريتات الحديد، ثاني أكسيد السيليكون	سبع فئات: كربونات الكالسيوم 1-3% / مسحوق التلك 3-5% / كبريتات الباريوم 2-4% / كبريتات الصوديوم اللامائية 1-3% / كبريتات النحاس 3-5% / كبريتات الحديد 3-5% / ثاني أكسيد السيليكون 30-50%	لم تذكر المصادر	بند الطراز في دليل المنتج
R100	كربونات الكالسيوم، مسحوق التلك، كبريتات الباريوم، كبريتات الصوديوم اللامائية × PE/PP/PVC	0.5% - 3% من كتلة الحشو غير العضوي	كتلة الحشو غير العضوي	بند طراز دليل المنتج
R1618	أسود الكربون الموصل للبلاستيك	0.5%—2% من المنتج البلاستيكي النهائي	المنتج البلاستيكي النهائي	بند طراز دليل المنتج
PT50	التصميمات الداخلية للسيارات البلاستيكية عالية اللمعان، الأغلفة الإلكترونية	0.5-8% من المنتج البلاستيكي النهائي	المنتج البلاستيكي النهائي	بند طراز دليل المنتج
RPEG20 (متوقف عن الإنتاج)	عامل تغليف عالي التشتت لثاني أكسيد التيتانيوم (مُنتَج باستخدام R1800-SK ومادة خافضة للتوتر السطحي غير أيونية من نوع بولي أوكسي إيثيلين بولي أوكسي بروبيلين إيثر معدَّل بولي سيلوكسان، عند درجة حرارة عالية 420°C وضغط 6.4MPa)	لم تُدرج البيانات كمية الاستخدام لهذا الطراز	—	بند الطراز في دليل المنتج

لا بد من النظر إلى النقاط الثلاث معًا:

1. 01خيارات متعددة الأسطر، وليس تطابقًا وحيدًا. تظهر كربونات الكالسيوم، ومسحوق التلك، وكبريتات الباريوم، وكبريتات الصوديوم اللامائية في الخطوط الأربعة R6100 وR100 وR900 وR1800-S. ما تقدمه المواد هو علاقة تغطية الكائنات، وليس "أن هذا المسحوق لا يمكن استخدامه إلا مع هذا الطراز".
2. 02تمتد المستويات السبع الداخلية لـ R6100 من 1% إلى 50%. مستوى ثاني أكسيد السيليكون الواحد (30-50%) أعلى بمرتبة عددية من المستويات الستة الأخرى. وهذا دليل مباشر على أن "المنتج نفسه من نوع المقرونات يختلف تكيّفه تمامًا مع المواد غير العضوية المختلفة"؛ ولم تقدم المواد بيانات قياس فعلية لهذه المستويات السبع، ولم تحدد حدود شروط الملاءمة لكل مستوى.
3. 03لم تقدم المواد قواعد قرار لاختيار الطراز. باستثناء تلك الجملة في القسم 3.1 "يجب اختيار طرازات مختلفة وفقًا لتكلفة الإنتاج ومتطلبات المنتج" (الأساس البياني: دليل المنتج)، لم يقدم الدليل إجراء تحديد من المسحوق إلى الطراز. ولا يمكن قراءة الجدول أعلاه إلا كـ"خريطة تغطية الكائنات"، ولا يمكن استخدامه كخريطة حرارية للقيم الموصى بها.

وهناك مادة مجاورة أخرى توضح كيف يمكن لنفس الخط الجزيئي أن يشتق نماذج مختلفة: RPEG20 هويتم إنتاجه باستخدام R1800-SK المنتج من قبل شركتنا ومحفز نانوي غير أيوني من البولي أوكسي إيثيلين بولي أوكسي بروبيلين إيثر معدل بولي سيلوكسان، من خلال مفاعل مبطن بالفولاذ المغطى بالبولي تترافلوروإيثيلين عند درجة حرارة عالية 420℃ وضغط عالٍ 6.4MPa(استنادًا إلى بيانات دليل المنتج)، وسجّلالفرق في الأداء بين RPEG20 وسلسلة منتجات R1800 هو: مقاومة العوامل الجوية ومقاومة الأكسدة لـ RPEG20 أفضل بكثير من سلسلة منتجات R1800. لكن خصائص التشحيم الداخلي والخارجي أضعف من سلسلة منتجات R1800(وفقًا لبيانات دليل المنتج). ⚠ الخط الأحمر للمواصفات: إن RPEG20 مطوَّر من R1800-SK، لكنقيمة HLB: 10-12تنتمي هذه القيمة إلى RPEG20، ولا تنتمي إلى سلسلة R1800، ولا يجوز استخدامها (المرجع البياني: دليل المنتج). وبالمثل، قائمة مجموعات التثبيت「-COOH、-NH₂、-SOH」من الفقرة PT50 (الأساس البياناتي: دليل المنتج)، الطراز R1800 الثلاثي كُتب فيه فقط -COOH، ولا يمكن الخلط بين الاثنين.

سابعاً: لم تُقدَّم البيانات

لا يمكن العثور على أي من العناصر التالية في مواد الكاليفورنيوم والكيوريوم، ولا يعمِّد هذا المقال إلى سدّ النقص بالافتراضات.

سابعاً: لم تُق…

#	البند	النتيجة المقاسة
1	أوليات الصوديوم g/100g نطاق قيمة امتصاص الزيت	لم يُعثر على أوليات الصوديوم في كامل النص 0 مرة. وحدات قيمة امتصاص الزيت المستخدمة هي ml/g فقط (الأساس البياني: كتيب المنتج)
2	قيم D50 للمسحوق / توزيع حجم الجسيمات (لاختيار عامل التشتيت)	لم يُعطَ قسم عامل التشتيت. ورد D50 في المواد مرتين فقط، وكلتاهما تخصان منتجات أخرى: توزيع حجم الجسيمات (D50، μm) 8~12 يخص مُعزِّز الالتصاق لطلاءات المساحيق R1880 (متوقف عن الإنتاج) (الأساس البياني: دليل المنتج)؛ والموضع الآخر هو إصابة إيجابية زائفة لـ LD50 (عامل مقاومة الإجهاد الضوئي المخصص لأصباغ تغيّر اللون S38 (متوقف عن الإنتاج)). أما الطريقة الكمية للتشتت في المواد فتُذكر فقط طريقة التحديد الكمي هي قياس توزيع حجم الجسيمات (الأساس البياني: دليل المنتج)، دون بيانات
3	القيمة العددية للمساحة السطحية النوعية للمسحوق	لا يوجد في قسم المُشتِّت الفائق. قيم m²/g في المصادر تنتمي إلى سياق مثبطات اللهب/عوامل الاقتران (الأساس البياني: كتيب المنتج)، ولا يجوز نقلها
4	الصيغة البنائية الجزيئية، البنية الكيميائية المحددة لمجموعة التثبيت، طول السلسلة، التوازن المائي الدهني	لم تُعطَ. فقط اسم مكوّن واحد بولي أوليفين إيثر + مجموعة وظيفية واحدة -COOH. توجد بالفعل معلومة واحدة عن قيمة HLB (10-12)، لكنها تخص RPEG20 (متوقف عن الإنتاج)، وليس سلسلة R1800
5	قيم سُمك طبقة التغليف، وكثافة نقاط التثبيت، وقيمة التوتر السطحي المقاسة	لم تُعطَ. لا يوجد سوى التعبير النوعي لـ طبقة حماية بسماكة معينة (تغليف)
6	إذا كانت الخصائص الفيزيائية متقاربة فإنها تكون متوافقة هذه الجملة نفسها	لم تُسجَّل أي إصابة في المصادر. ما تقدّمه المصادر هو علاقة رتيبة بالكمية المستخدمة (الأساس البياني: دليل المنتج)
7	الإعاقة الفراغية المستخدم في وصف R1800	لا توجد إصابات في المقطع R1800. تنتمي هذه الكلمة في المواد إلى ثلاثة موديلات أخرى: E099 (مقاومة لدرجات الحرارة العالية)، D³-A (كربون أسود موصل ذو أساس مائي)، R780 (صبغة مائية)؛ أما كلمات R1800 نفسها فهي العائق الفراغيتأثير الحاجز الفراغي ثلاثي الأبعادتأثير التنافر لطبقة الامتزازالتغليف
8	قواعد قرار اختيار النوع / معايير اختيار الطراز	توجد فقط قائمة الكائنات + عبارة نوعية واحدة وفقًا لتكاليف الإنتاج ومتطلبات المنتج، ولا توجد قواعد
9	العلاقة الدالية الكمية بين قيمة امتصاص الزيت وكمية عامل التشتيت	لم تُعطَ. تحتوي المواد على الاتجاه فقط (كلما كان أدقّ زادت الكمية) وعلى جدول تصنيف واحد حسب رقم الشبكة، دون صيغة أو منحنٍ
10	التقدير الكمي للخصائص الكهربائية السطحية للمساحيق بمختلف الطرازات (جهد زيتا، الأس الهيدروجيني، نقطة الشحنة الصفرية)	لم يُعطَ. لا يوجد سوى هذه العبارة النوعية تراكم الشحنات على سطح الجسيمات
11	R1800-SK ملخص يوثق العلاقة المقابلة بين القيمة المسجلة (0.5%—1%) والقيمة المثلى التجريبية (1.6%)	الموضعان ومعيار الحكم لم تُدرج فيهما علاقة مقابلة
12	درجة حرارة التحول الطوري لـ R1800-SH	يوجد تعارض في موضعين من المصادر: في فقرة البنية الجزيئية مكتوب 80℃ (الأساس البياني: دليل المنتج)، وفي فقرة الاستنتاجات المتعلقة بالعملية مكتوب أكبر من 70℃ (الأساس البياني: دليل المنتج)
13	درجة تجريبية من الكربون الأسود R1800-SH	تعارض في مكانين من المصادر: قائمة المواد الأولية التجريبية تذكر ZY-1، وسطر التركيبة يذكر DK2028P
14	70℃ إيثانول 2% لمرجع التشتت R1800-SK	النص الأصلي كذلك، والصياغة موجزة
15	مقام كمية الاستخدام R1848 / R6100	غير محدد
16	حالة الإنتاج للطرازات الثلاثة R1800 (S / SK / SH)	الطرازات الثلاثة جميعها قيد الإنتاج: قائمة الطرازات المتوقف إنتاجها على الموقع الرسمي لـ Calcite لا تتضمن أي طراز من R1800-S / SK / SH؛ الصفحتان التفصيليتان للطرازين R1800-SK وR1800-SH على الموقع الرسمي تحملان في أعلى كل منهما علامة قيد الإنتاج. وقد أجاب السيد تانغ بتاريخ 2026-10-04 بشأن حالة R1800-S إجابة واضحة: لا يتوقف إنتاجه	اجتاز
17	البنود المحظورة للطرازات الثلاثة R1848 / R6100 / R900 / بيانات السلامة بمستوى MSDS	غير مذكورة في المصادر

تنبيه بشأن تشابه أرقام الطُرز: السلسلتان R18 وR1800 متقاربتان في الترقيم لكن لا علاقة بينهما على الإطلاق — إذ إن R18 هو عامل تقوية ومقاومة لدرجات الحرارة المنخفضة لـ PET/PETG (يؤخر التبلور + يقوّي)، ولا علاقة له بالمواد فائقة التشتيت ولا بآليات التثبيت/الإذابة، ولذلك لا يُعتمد في هذه المقالة.

ثامنًا، قائمة الرسوم التوضيحية (وصف نصي، لم يتم إنشاء الصور)

فيما يلي اقتراحات مواصفات الصور المرفقة، ولم يتم إنشاء الصور بعد. ⚠ ملاحظة تنسيق الإدراج التوضيحي (سلوك قارئ تحليل القراءة المعتاد في الموقع الرسمي): إذا احتوت فقرة النص الرئيسي على 20–120 حرفًا من「…」تُرقَّى الاقتباسات إلى كتل اقتباس، وتُهمَل الصور التي تليها؛ كما تُتجاهَل الصور الواقفة في سطر مستقل. عند إدراج الصور يجب وضع كل سطر صورة فيفقرة نصية عادية بدون اقتباسات طويلةفي الختام **، مع المراجعة بشكل منفصل في 10 لغات. تحتوي فقرات النص الرئيسي لهذا المقال على العديد من الاقتباسات الطويلة (القسم الثاني والقسم الرابع والقسم الخامس على وجه الخصوص)، ويجب التأكد من موضع كل صورة واحدة تلو الأخرى عند إدراجها.

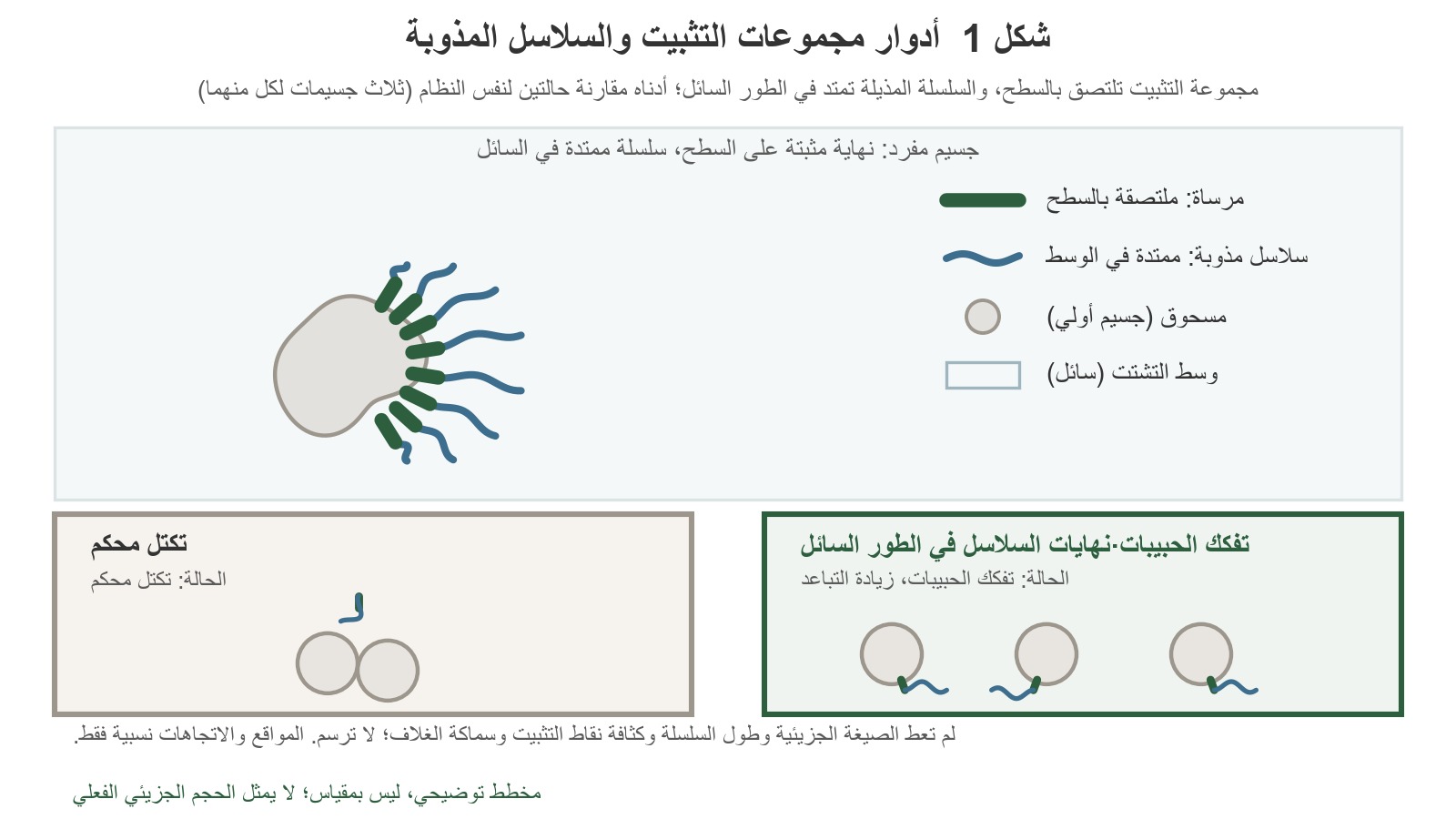

【الشكل 1】آلية تقسيم العمل بين مجموعات التثبيت وسلاسل الإذابة — قائمة نقاط البيانات: ① الجسيمات الأولية للمسحوق (ذات شحنة سطحية مُثراة)؛ ② مجموعات التثبيت -COOH ذات الامتزاز القوي، مع الإشارة إلى ثلاث قوى تأثير حسب الدليل.الرابطة الأيونية، الرابطة الهيدروجينية، قوى فان دير فالس(المرجع البياني: دليل المنتج)؛ ③ تمتد سلسلة السلفتة إلى وسط التشتيت، مع الإشارة إلى الإجراء الوارد في الدليل.يذوب بسرعة في وسط التشتيتله توافق جيد مع وسط التشتيت(المرجع في البيانات: دليل المنتج)؛ ④ عند اقتراب الحبيبتين تُدفعان بعيدًا، مع الإشارة إلى المصطلح الأصلي في الدليلتأثير الحاجز الفراغي ثلاثي الأبعاد(وفقًا لبيانات دليل المنتج) /تنافر الطبقة الممتزة يؤدي إلى تنافر الجزيئات بعضها عن بعض(المرجع البياني: دليل المنتج)؛ ⑤ وسم درجة الحرارة: حدان انتقاليان طوريان SK 70℃ وSH 80℃؛ ⑥ في الفراغ الأيمن يوضع بيان البند السابع، مع الإشارة إلى أن هذه الكلمة (لم تُرصد أي مطابقة في القسم R1800 من مادة الكاليفورنيوم-الكوريوم) ليست الكلمة الأصلية للكاليفورنيوم-الكوريوم — يُقترح لنوع الرسم البياني: مخطط آليّ تخطيطي أفقي بنمط المسار الإجرائي، مرسوم يدويًا بصيغة SVG، دون إدراج أي قيم عددية (لا تتوفر في المادة بيانات عن الصيغة البنيوية الجزيئية، أو طول السلسلة، أو زاوية التثبيت، أو عدد مقاطع السلسلة، أو سماكة التغليف، ولا يجوز إظهار مثل هذه الأرقام في الرسم) 【الشكل 2】بطاقة مقارنة بين مجموعات التثبيت / سلاسل الإذابة —— قائمة نقاط البيانات: العمود الأيسرمجموعة التثبيتثلاثة أسطر = -COOH، امتزاز قوي / امتزاز محكم على سطح الصبغة / منع… التفكك، تكوين طبقة حماية متينة؛ العمود الأيمنسلسلة التذويبثلاثة أسطر = سلسلة الانحلال (السلسلة الهيدروكربونية)، تذوب بسرعة في وسط التشتيت / لها توافق جيد مع وسط التشتيت / ممتدة نسبيًا، تحدد مباشرة استقرار الصبغة في المذيب بعد التشتيت؛ يُكتب عند أسفل كل عمود موضع واحد لدرجة الحرارة (SK 70℃ / SH 80℃) — نوع الرسم المقترح: بطاقات مقارنة بعمودين متساويين في عدد الأسطر، ويجب أن يكون عدد الأسطر والوزن في العمودين متماثلين تمامًا؛ لا يجوز إضافة وظيفة منفردة غير مذكورة في الدليل إلى سلسلة التمذيب ("تقليل التوتر السطحي" مكتوب في الاستنتاج المشترك للجملتين، وليس وظيفة مستقلة لسلسلة التمذيب)؛ جميع النصوص تستخدم الألفاظ الأصلية للدليل دون إعادة صياغة 【الشكل 3】تدريج النعومة → سلّم كمية الإضافة (12 نقطة) — قائمة نقاط البيانات: كربونات الكالسيوم 800/1250/1500/3000 mesh → 0.2% / 0.3% / 0.35% / 0.5%؛ التلك → 0.32% / 0.38% / 0.47% / 1%؛ الكاولين → 0.3% / 0.35% / 0.45% / 0.8%؛ صف الصباغ 0.3-1.2% يُعرض بشكل منفصل كنطاق شريطي (دون رسمه كنقاط)، مع الإشارة إلى النص الأصلييُعدَّل وفقًا للتركيبة الفعلية—— اقتراح نوع الرسم البياني: خطوط متدرجة مجمّعة (3 سلاسل × 4 أعداد شبكية)، مع استخدام نظام ألوان آمن لعمى الألوان للسلاسل الثلاث + ترميز زائد (أنماط الخطوط/علامات النقاط)؛ يجب أن يذكر تعليق الرسم صراحةً أن بيانات المقام غير مذكورة؛ يمكن إضافة جدول مقارنة صغير داخل الرسم نفسه بعنوان «تحت العدد الشبكي نفسه تختلف كميات الإضافة للمساحيق الثلاثة»، لدعم قراءة «العدد الشبكي ليس المتغير الوحيد». 【الشكل 4】معالجة ثاني أكسيد التيتانيوم بـ R1800-SK: متتالية من 7 نقاط للعلاقة بين الكمية وقوة التلوين —— قائمة نقاط البيانات (PH=6.8، 70℃): 0% → السطوع 88.27 / بياض تانبر 75.15 / الاصفرار 4.63؛ 0.5% → 88.89 / 75.76 / 4.21؛ 1.0% → 89.12 / 76.31 / 4.34؛ 1.2% → 89.87 / 76.35 / 4.23؛ 1.6% → 90.18 / 77.76 / 3.84 (القمة، مُعلَّمة بنجمة)؛ 1.8% → 88.26 / 75.81 / 3.97؛ 2.0% → 87.83 / 75.79 / 3.89؛ بجانب القمة يُشارأقصى قيمة كثافة ضوئية 0.386؛استخدم الكلمات الأصلية من الدليل في تعليقات نقاط الانعطاف.عند 1.6% يصل إلى التشبعمعالتلبيد الجسري—— اقتراح نوع المخطط: لوحان مزدوجان علوي وسفلي يتقاسمان المحور السيني للكمية (اللوح العلوي: الإضاءة + بياض تامبير، وكلاهما بنظام النسبة المئوية فيمكن جمعهما على محور واحد؛ اللوح السفلي: الاصفرار، ولاختلاف مقداره يُعرض في لوح مستقل، دون استخدام محورين صاديين)؛ تُضاف إلى نقاط الذروة علامات نجمية وتعليقات؛ لا تُستخدم أشرطة الخطأ (لأن المصدر لم يقدم عدد التكرارات والانحراف المعياري) 【الشكل 5】معالجة الكربون الأسود بـ R1800-SH: سلسلة من 5 نقاط للعلاقة بين الكمية ودرجة السواد — قائمة نقاط البيانات (PH=6.2، 80℃): 1% → 120؛ 2% → 124؛ 3% → 130 (القمة، تُوسَم بنجمة)؛ 4% → 128؛ 5% → 125؛ يُوسَم بجانب القمةأقصى قيمة كثافة ضوئية 0.487؛ استخدم المصطلح الأصلي من الدليل لتعليق نقطة الانعطافالتلبيد الجسري؛ وتُشار في تعليقات الشكل إلى موضعين تختلف فيهما البيانات (درجة حرارة التحول الطوري 80℃ مقابل >70℃، ورمز الكربون الأسود ZY-1 مقابل DK2028P) — ويُقترح نوع الرسم البياني: خط منكسر أحادي السلسلة، مع تمييز قيم النقاط الخمس جميعها، ووضع نجمة على نقطة الذروة. يجب أن يكون الشكل 4 والشكل 5 رسمين مستقلين ونظامي إحداثيات مستقلين: إذ تختلف الشروط (المسحوق، PH، درجة الحرارة، نطاق الكمية المستخدمة، المؤشرات) اختلافًا كاملًا، ويُعدّ تركيبهما أو دمجهما على محور واحد تضليلًا؛ كما لا يجوز إجراء مقارنة عددية بين بيانات هذا الشكل والقيمة 0.386 في الشكل 4 【الشكل 6】مصفوفة تغطية خطوط المساحيق – الموزعات — قائمة نقاط البيانات (الصف = المسحوق، العمود = خط الموزع، كل خلية تُبيّن الكمية + المقام أو تُكتب "البيانات غير مذكورة"): ثاني أكسيد التيتانيوم → R1800-SK، R101A، R900، R188، RPEG20؛ أسود الكربون → R1800-SH، R1618، D³-A، R101A؛ مسحوق الألمنيوم الفضي/مسحوق الألمنيوم → R1848 (8%-10%، المقام غير مذكور)؛ كربونات الكالسيوم → R6100(1-3%)، R900، R100(0.5-3%)، R1800-S(حسب عدد العيون)؛ مسحوق التلك → R6100(3-5%)، R900، R100؛ كبريتات الباريوم / كبريتات الصوديوم اللامائية → R6100، R100؛ ثاني أكسيد السيليكون → R6100(30-50%، فئة مختلفة بشكل ملحوظ، مُبرَز)؛ الكاولين → R1800-S(0.3%-0.8%)؛ الألترامارين، أصفر الكروم → صف أصباغ R1800-S(0.3-1.2%) —— نوع الرسم البياني المقترح: مصفوفة تغطية ثنائية (نقطة/لا نقطة) + إضافة نصية للكميات. ثلاثة حدود صارمة: ① مقام كل طراز مختلف، ويجب إظهار المقام داخل الخلية أو كتابة "البيانات غير مذكورة" صراحةً، ولا يجوز الرسم دون إظهار المقام؛ ② لا يجوز الرسم إلا كـ"خريطة تغطية الكائنات"، ولا يجوز الرسم كخريطة حرارية للقيم الموصى بها (لا تتوفر في البيانات قواعد قرار اختيار النوع)؛ ③ ظهور أربعة أعمدة محققة في صفوف كربونات الكالسيوم/مسحوق التلك/كبريتات الباريوم/كبريتات الصوديوم اللامائية يعبّر عن "تعدد الخيارات المتاحة" وليس عن "مقابلة وحيدة"، ويجب توضيح ذلك في تعليق الشكل؛ ④ الطرازات المتوقفة عن الإنتاج (R1848، R6100، R900، RPEG20 وغيرها) تُضاف بجانب اسم الطراز علامة موحّدة "متوقف عن الإنتاج"**

تاسعًا: بيان البيانات والأساس

تستند الطرازات والمعلمات والبيانات التجريبية والجمل الأصلية الواردة في هذه الوثيقة إلى «دليل كاليفورنيوم-كيريوم للمضافات الوظيفية». أما البنود التي لم يوفرها هذا المصدر — عدد تكرارات التجربة والانحراف المعياري، ومقام الجرعة، وقواعد قرار اختيار النوع، والبنية الجزيئية وطول السلسلة، وكثافة نقاط التثبيت، وغيرها — فقد تم الإشارة إليها بندًا بندًا في النص باعتبارها غير معطاة في المصدر، ولم يقم هذا النص بأي استكمال استنتاجي لها. الطرازات المتوقفة عن الإنتاج المذكورة في النص مقتبسة كما هي وفق الوثائق التاريخية، ولا تعني أنها معروضة للبيع حاليًا.
