アンカーとソルバライゼーション：1つの分散剤分子は粉体表面でどう役割分担するのか

一現場で発生した具体的な問題

1

2

R1800-SKハイパー分散剤で二酸化チタン（TiO₂）を処理した場合、添加量0.5%ではマスターバッチの明度が88.89となった。添加量を1.6%に増やすと明度は90.18まで上昇し、NeoGregorian 曲線全体の最高点に達した。さらに0.2パーセントポイント加えて1.8%にすると明度は88.26へ低下し、2.0%では87.83までさらに低下した（データ根拠：製品マニュアル）。

顔料表面に吸着するアンカー基越来越多、1.6%で飽和に達し、この時点で光学濃度が最大になる

したがって、厳密に答えるべき技術問題は「どれだけ加えるべきか」ではなく、次の点である。同じ分子のどの部分が分子を粉体に固定し、どの部分が分子を分散媒体に渡すのか。また、この2つの部分はそれぞれどのような条件で限界に達し、過剰 投与した場合はどちらの部分が先に問題を生じるのか。

Californium Curiumの資料は、この点について具体的であり、文ごとに照合できる細かさで記載されている。資料が支持しているのは、次の表現そのものである。この2組の実験における反復回数、標準偏差、差値の信頼区間は、資料には示されていない（第7節および図4の仕様を参照）。

二マニュアル原文におけるアンカー

製品マニュアルには、この問題に最も直接関係する記述があり、2つの構成要素の役割が同じ文中で対比されている。

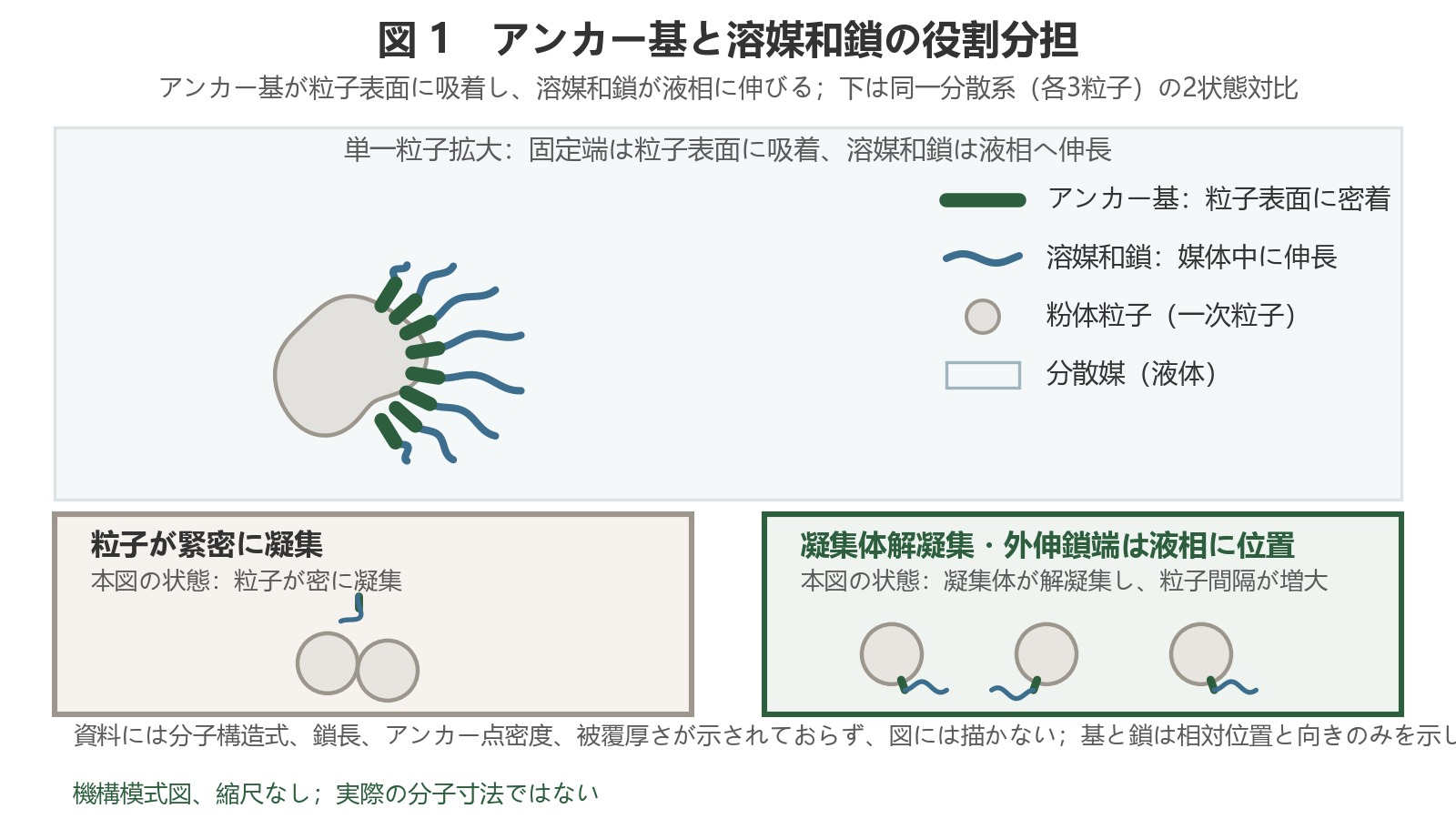

「顔料および粉体の分散過程における作用機序は、R1800-Sハイパー分散剤のアンカー基が顔料および粉体の表面に強固に吸着する一方、ソルバライゼーション鎖は分散媒体に迅速に溶け込み、分散媒体と良好な相溶性を有するため、R1800-Sハイパー分散剤は顔料および粉体粒子と分散媒体との間の界面張力を大幅に低減させ、顔料および粉体が分散過程において速やかに媒体によって濡らされる。」

この文には、注目すべき2つの動詞がある。強固な吸着と迅速な溶解である。前者は分子を粉体上に留め、後者は分子を分散媒体に渡す。マニュアルにおける因果関係はここまでが範囲である。後者が起こって初めて粉体が媒体によって濡らされ、前者が起こっただけでは分子が媒体によって流去する、という半文は、本稿による2つの動詞の解釈に属し、メカニズムに基づく推論であり、マニュアルの原文ではない。同じ分子は同時にこの2つの役割を果たさなければならないが、2つの役割が外部条件に求める方向は逆である。本資料は、この構造と「分散剤を加えすぎると逆に悪化する」という表現を並置しているが、両者に関する推論または検証データは示していない。

分子レベルの項目別の役割分担については、R1800-SKの項がより詳細に記載されている（データ根拠：製品マニュアル）。

「R1800-SKハイパー分散剤の分子構造は主に2つの部分に分かれており、その1つはアンカー基-COOHであり、これらの極性基はイオン結合、水素結合およびファン・デル・ワールス力などの作用によって顔料表面に強く吸着し、R1800-SKハイパー分散剤の解析を防ぐ。もう1つはソルバライゼーション鎖（分散）であり、この部分は分散後に顔料が溶媒中で示す安定性を直接決定する（70℃未満では被覆層は溶けず、70℃を超えると溶け始め、イオン性カップリング剤に変換することで、二酸化チタン（TiO₂）と樹脂の相溶性を高める）。したがって、ソルバライゼーション鎖は、良好なソルバライゼーション作用を確保するため、分散剤に対して高い親和性をもつことが求められる。」

3行に分けると、より理解しやすくなる。

R1800-SHの項の記載はSKと逐語同一であり、異なるのは2点だけである。型番名と粉体名（二酸化チタン（TiO₂）↔カーボンブラック）、および相転移の境界が70℃から80℃へ変更されることである（データ根拠：製品マニュアル）。両型番におけるこの境界温度の測定方法と判定基準は、資料には示されていない。SHの80℃と第5節の工程結論にある「70℃超」という記載は、資料内部で一致していない（原文どおり以下に転記する）。

用語の逐語転記に関する説明：マニュアルでは、同じ意味に対して少なくとも4種類の表記が混在しており、本稿ではすべて原文どおりに転記し、訂正していない。「ソルバライゼーション鎖」と「ソルバライゼーション鎖」が併存し、「アンカー基」と「アンカー基」も併存する（SKの電荷マッチングの項では「アンカー基（-COOH）」と記載されており、他の箇所より「基」が1字少ない）。「ソルバライゼーション鎖」という表記は本稿の誤記ではない。資料には用語集または定義条項が示されておらず、4種類の表記が編集者によって同義とみなされているかについては、資料中に根拠がない。

三2つの構成要素の役割分担を実際の選定に反映する方法

箱 = 工程, 矢印 = 順序; 箱の下にある文字 = 工程条件.

図 ·工程流向01総括：「ハイパー分散剤を吸着した顔料および粉体粒子が互いに近づくと、保護層（被覆）の空間障害によって、顔料および粉体粒子は密な凝…02SK／SH専用：「R1800-SKハイパー分散剤は顔料粒子の表面に一定厚みの被覆層を形成し、ソルバライゼーション鎖が分散剤中で比較的伸びてい…03吸着時点がより早く分之一文：一次粒子が形成される時点で吸着が起こり、「顔料および粉体粒子の格子欠陥を満たし、顔料および粉体の表面が凝集…按源文顺序，不做增删

• 図 ·工程流向
• 総括：「ハイパー分散剤を吸
• および粉体粒子が互いに近づ
• くと、保護層（被覆）
• の空間障害によって、
• 顔料および粉体粒子は密な凝…
• SK／SH専用：「R1800-SKハ
• イパー分散剤は顔料粒子の表
• 面に一定厚みの被覆層を形成
• し、ソルバライゼーション鎖
• が分散剤中で比較的伸びてい…
• 吸着時点がより早く分之一文
• が形成される時点で吸着が起
• こり、「顔料および粉体粒子
• の格子欠陥を満たし、
• 顔料および粉体の表面が凝集…
• 按源文顺序，不做增删

• 1. 総括：「ハイパー分散剤を吸着し…および粉体粒子が互いに近づくと、保護層（被覆…
• 2. SK／SH専用：「R1800-…イパー分散剤は顔料粒子の表面に一定厚みの被覆…
• 3. 吸着時点がより早く分之一文：一…が形成される時点で吸着が起こり、「顔料および…

チャートデータ（原文のまま）

工程	条件
総括：「ハイパー分散剤を吸着した顔料	および粉体粒子が互いに近づくと、保護層（被覆）の空間障害によって、顔料および粉体粒子は密な凝集体や凝集体を形成しにくくなる」（データ根拠：製品マニュアル）
SK／SH専用：「R1800-SKハ	イパー分散剤は顔料粒子の表面に一定厚みの被覆層を形成し、ソルバライゼーション鎖が分散剤中で比較的伸びている。R1800-SKハイパー分散剤を吸着した顔料粒子が互いに近づくと、吸着層の反発作用によって粒子が互いに弾き-away ausschließen」（データ根拠：製品マニュアル）
吸着時点がより早く分之一文：一次粒子	が形成される時点で吸着が起こり、「顔料および粉体粒子の格子欠陥を満たし、顔料および粉体の表面が凝集しやすくなる活性点を不活性化する」。さらに「R1800-Sハイパー分散剤の隔離作用によって、顔料および粉体粒子の凝集状態は非常に疏松となる（粒子は主として点および稜線接触する）」（データ根拠：製品マニュアル）

工程段落

本文から移動本編の操作手順（原文どおり収録）

1. 01メッシュは唯一の変数ではない。 同じ800メッシュでも、炭酸カルシウム0.2%＜カオリン0.3%＜タルク0.32%である。同じ炭酸カルシウムでも、細かさ異なれば使用量も異なる。したがって、「メッシュで表を引いて方法」だけでは出発点しか得られない。
2. 02傾きの差が大きい。 800メッシュから3000メッシュまで、炭酸カルシウムは0.2%→0.5%、カオリンは0.3%→0.8%、タルクは0.32%→1%となる。マニュアルは、この比較について「傾きが最も大きいのはタルク（0.32%→1%、約3.1倍）」と記載している。粉体が細かくなるほど、判断基準が示す使用量の増加は急激になる。この「細かいほど傾きが急である」という説明は、表内の4つのメッシュ区分のうち、3種類の粉体についてのみ成立し、メッシュ以外の連続的な根拠は資料に示されていない。
3. 03分母はマニュアルに記載がない。 この表における割合の分母が、粉体に対してか、最終プラスチック製品に対してかは、資料に記載がない。同じ型番の別の欄には「最終プラスチック製品の0.5%—1%」と記載されている（データ根拠：製品マニュアル）。2つの基準は異なり、相互に適用してはならない。本表の3つの無機粉体の行と顔料の行が、同じ分母で示されているかについては、資料に根拠がない。

3

この2つの構成要素が、それぞれの体系中では限界に達するかどうか

アンカー側：何によって固定されるか

マニュアルが示すアンカー機構は、3種類の作用力を并列したものである（データ根拠：製品マニュアル）：イオン結合、水素結合、ファン・デル・ワールス力。しかし、実際の選定に直接関係するのは、電荷マッチングについての記述である（データ根拠：製品マニュアル）。

「TiO₂色漿では、粒子表面に電荷が蓄積し、R1800-SKハイパー分散剤のアンカー基（-COOH）と結合しやすい。その結果、二酸化チタン（TiO₂）粒子の表面に丈夫な保護層が形成され、R1800-SKハイパー分散剤のソルバライゼーション鎖（炭化水素鎖）の空間立体バリア作用によって、二酸化チタン（TiO₂）は安定した分散状態 mammothとなる。」

カーボンブラックの項も逐語同一である（データ根拠：製品マニュアル）。Californium Curiumの資料では「空間立体バリア作用」「空間障害」「吸着層の反発作用」という表記が使われており、「空間的立体障害」ではない。後者は分散剤分野で一般的な用語であるが、Californium Curiumの資料ではR1800の項で一度も使用されていない（第7節の表記に関する説明を参照）。本資料は、この3種類の表現の相違を説明しておらず、それぞれの記載がどの試験に対応するか、および3つが同じ機構を表しているかどうかについても、根拠が示されていない。

この粉体を -COOH でアンカーできるかどうか

ソルバライゼーション側：何によって受け渡すか

この部分は分散後に顔料が溶媒中で示す安定性を直接決定する

「R1800-SKハイパー分散剤はR1800-Sを基盤としてエステル官能基を融合させ、R1800-SKのプラスチック製品における耐黄変性と耐候性を高めた……R1800-SHはR1800-Sを基盤としてシリカ系生成物を融合させ、R1800-SHのカーボンブラックにおける分散性能を向上させた。」

ポリ烯烴エーテル類多量体を高温高圧で共重合して得られたもの

再凝集防止側：2つの粒子が近づいたとき、誰が它们を離すか

マニュアルには、意味が段階的に異なる3つの表現がある（データ根拠：製品マニュアル）。

総括

「ハイパー分散剤を吸着した顔料および粉体粒子が互いに近づくと、保護層（被覆）の空間障害によって、顔料および粉体粒子は密な凝集体や凝集体を形成しにくくなる」（データ根拠：製品マニュアル）

SK／SH専用

「R1800-SKハイパー分散剤は顔料粒子の表面に一定厚みの被覆層を形成し、ソルバライゼーション鎖が分散剤中で比較的伸びている。R1800-SKハイパー分散剤を吸着した顔料粒子が互いに近づくと、吸着層の反発作用によって粒子が互いに弾き-away ausschließen」（データ根拠：製品マニュアル）

吸着時点がより早く分之一文

一次粒子が形成される時点で吸着が起こり、「顔料および粉体粒子の格子欠陥を満たし、顔料および粉体の表面が凝集しやすくなる活性点を不活性化する」。さらに「R1800-Sハイパー分散剤の隔離作用によって、顔料および粉体粒子の凝集状態は非常に疏松となる（粒子は主として点および稜線接触する）」（データ根拠：製品マニュアル）

最後の半文は、この段落でもっとも見落とされやすい工学的意味である。粉体は、圧ろ過および乾燥の段階ですでに凝集していたとしても、点および稜線接触を保つため、「特に分散しやすい」ことになる（この文はマニュアル自身の記述であり、本稿の推論ではない）。これは、粉体の出荷前処理と、その後の分散処理との間の役割分担であり、同じ工程で完了するものではない。資料には、圧ろ過および乾燥の具体的な工程パラメータ、および「点および稜線接触」と分散効果との間の定量的関係が示されていない。

よく引用される表現について、別途説明する

「物性が近いと相溶性がある」という表現は、Californium Curiumの資料では原文を確認できない。これは【業界共通認識】に属し、分散剤分野で一般的に使われる経験則であり、溶媒と樹脂（または分散媒体）の性質が近いほど相互濡れしやすくなることを指す。§1.2にある「分散媒体と良好な相溶性を有する」というマニュアル原文を説明する中可以用到が、Californium Curiumの資料の引用として扱ってはならない。

Californium Curiumの資料が示しているのは別の表現であり、これは相溶性の相似法則ではなく、使用量の単調関係である（データ根拠：製品マニュアル）。

「顔料の多くは粉体であり、顔料の種別、細かさ、吸油量が異なる')}/.所添加の分散剤量も異なる。通常、粉体が細かくなるほど吸油量が高くなり、比表面積も大きくなるため、添加する分散剤の分量は高くなる。したがって、生産コストと製品ニーズに応じて、異なる型番の分散剤を選択する必要がある……」

Californium Curiumの資料が示しているのは「使用量は物性に従う」ということであり、「相溶性は物性の類似度によって決まる」ということではない。 後述の第④節の判断基準は、すべてこの文に基づいている。この文自体の方向性を示すものであり、吸油量、細かさと使用量との定量的関係は示されていない（式、曲線ともにない。第7節第9行を参照）。また、どの種類の粉体で確認された|alt STATEMENTは資料に示されていない。

四半経験的な判断基準：使用量は粉体の物性によってどのように変化するか

各セル = 1つの値（単位 %）；色が濃いほど = 値が大きい；行方向で列を直接比較可能。

800メッシュ1250メッシュ1500メッシュ3000メッシュ炭酸カルシウム0.20.30.350.5タルク0.320.380.471カオリン0.30.350.450.8有機／無機顔料…0.750.750.750.750.2%1%同一テーブル内の相対サイズ（単位統一 %）· 色の濃さはテーブル間比較可能性を表さない

• 800メッシュ
• 1250メッシュ
• 1500メッシュ
• 3000メッシュ
• 炭酸カルシウム
• 有機／無機顔料…
• 同一テーブル内の相対サイズ（単位統一 %）· 色の濃さはテーブル間比較可能性を表さない

• 炭酸カルシウム0.2–0.5 %
• タルク0.32–1 %
• カオリン0.3–0.8 %
• 有機／無機顔料（例：カーボンブラック…0.75–0.75 %

チャートデータ（原文のまま）

行	800メッシュ	1250メッシュ	1500メッシュ	3000メッシュ
炭酸カルシウム	0.2 %	0.3 %	0.35 %	0.5 %
タルク	0.32 %	0.38 %	0.47 %	1 %
カオリン	0.3 %	0.35 %	0.45 %	0.8 %
有機／無機顔料（例：カーボンブラック、二酸化チタン（TiO₂）、群青，黄土など	0.75 %	0.75 %	0.75 %	0.75 %

原語目盛 0.2–1 %

4

判断基準そのものは1文のみである（データ根拠：製品マニュアル）。しかし、Californium Curiumの資料は、同じ決定要因を説明する3つの独立した表現を併せて示している。

• 「粉体の吸油量および粒径の大きさに応じて添加量を決定する。下表を参照して添加できる：」（データ根拠：製品マニュアル）
• 「具体的な添加量は、粉体の吸油量および細かさを参照して適量添加する」（データ根拠：製品マニュアル）
• 「添加量の多少は、主に顔料の吸油量および細かさによって決定される」（データ根拠：製品マニュアル）
• 「推奨添加量は、粉体の総重量および細かさに応じて、0.2-1.5%を適切中添加する」（データ根拠：製品マニュアル）

4つの表現は異なるが、共通点は同じである。添加量は粉体の物性によって決定され、配合全体の総量によって決定されるのではない。 この4文は、それぞれ異なる4つの章に記載され、4つの異なる製品文脈に属する。資料には、これらが同じ配合条件を前提とするものかどうかの注記がない。これらを同一の判断基準として併せて読むのは本稿の解釈であり、資料にその根拠は示されていない。

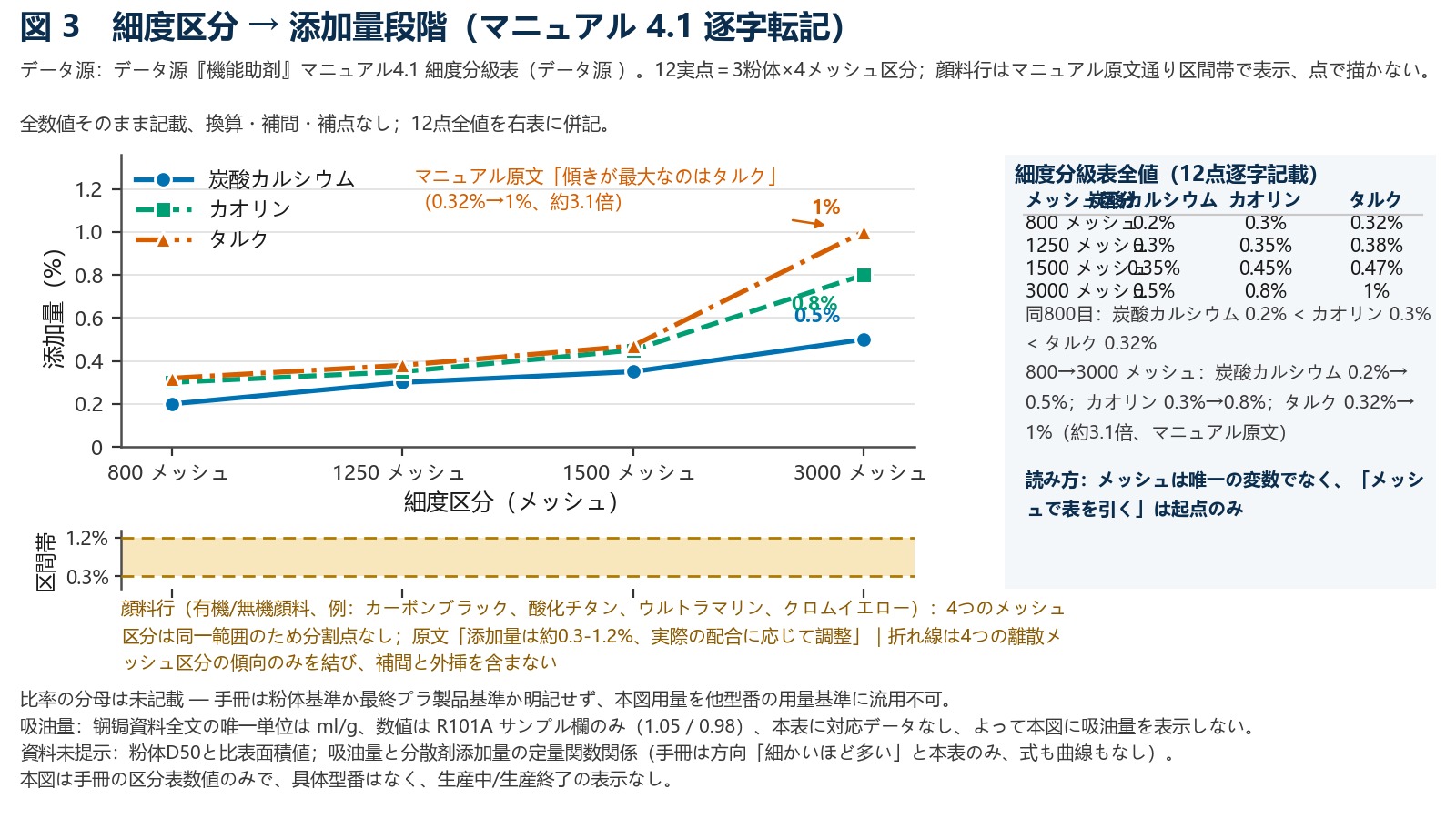

4.1 細かさ区分表（逐語転記）

品名	800メッシュ	1250メッシュ	1500メッシュ	3000メッシュ
炭酸カルシウム	0.2%	0.3%	0.35%	0.5%
タルク	0.32%	0.38%	0.47%	1%
カオリン	0.3%	0.35%	0.45%	0.8%
有機／無機顔料（例：カーボンブラック、二酸化チタン（TiO₂）、群青，黄土など）	範囲 0.3-1.2%	範囲 0.3-1.2%	範囲 0.3-1.2%	範囲 0.3-1.2%

添加量はおおよそ0.3-1.2%で、実際の配合に応じて調整する

この表から、3つのことが読み取れる。

この表は、Californium Curiumの公式サイトに掲載された最初の2本の技術[email protected]（2026-09-25および2026-10-01、それぞれ1本）にすでに登場するが、基準および数値は一切変更されていない。本稿では、これを判断基準の根拠として展開する。の第2節で述べたアンカー／ソルバライゼーションの役割分担は、「なぜ細かさに応じて異なる使用量を与える必要があるのか」を説明する分子レベルの理由である。

4.2 判断基準の反対側：過剰添加は秤量事故ではなく物理的事故である

マニュアルが示す過剰添加時の機構は、明確に示されている（データ根拠：製品マニュアル）。

「R1800-SKハイパー分散剤同士の相互作用により「架橋凝集」が生じ、顔料粒子がハイパー分散剤のソルバライゼーション鎖の絡み合いによって凝集するため、逆に光学濃度が低下する。」

R1800-SHの項は構文が逐語同一であり、型番名だけが異なる。

分子のどの部分が先に尽き、先に問題を起こすのか

4.3 吸油量の単位の基準

Californium Curiumの資料で吸油量が現れる唯一の単位は ml/g であり、数値はR101A汎用性ポリオール变性シリコーン被覆剤の2つのサンプル比較欄に記載されている。サンプル1は 1.05、サンプル2は 0.98 である（データ根拠：製品マニュアル）。同一製品の特徴には「吸油量を低減する」（データ根拠：製品マニュアル）と記載されている。

Domains oleato de sodio g/100g

比表面積についても同様である。マニュアルは方向性（細かくなるほど大きくなる）だけを示しており、ハイパー分散剤の文脈における具体的なm²/gの数値は示していない。資料中に現れるm²/gの数値は、難燃剤／カップリング剤の文脈に属する（データ根拠：製品マニュアル）。また、Californium Curiumの資料が除外している吸油量の試験方法については、ml/g以外の方法一覧が示されていない。

五2組の完全な実験シーケンス

5

6

この2組は、Californium Curiumの資料において、使用量と効果が1点ずつ対応する完全な測定シーケンスとして提示されている唯一の例である。2組の条件は異なるため、それぞれの傾向のみを解釈でき、同一軸で比較することはできず、交点を求めることもできず、2つのピークを並べてどちらが高いかを論じることもできない。

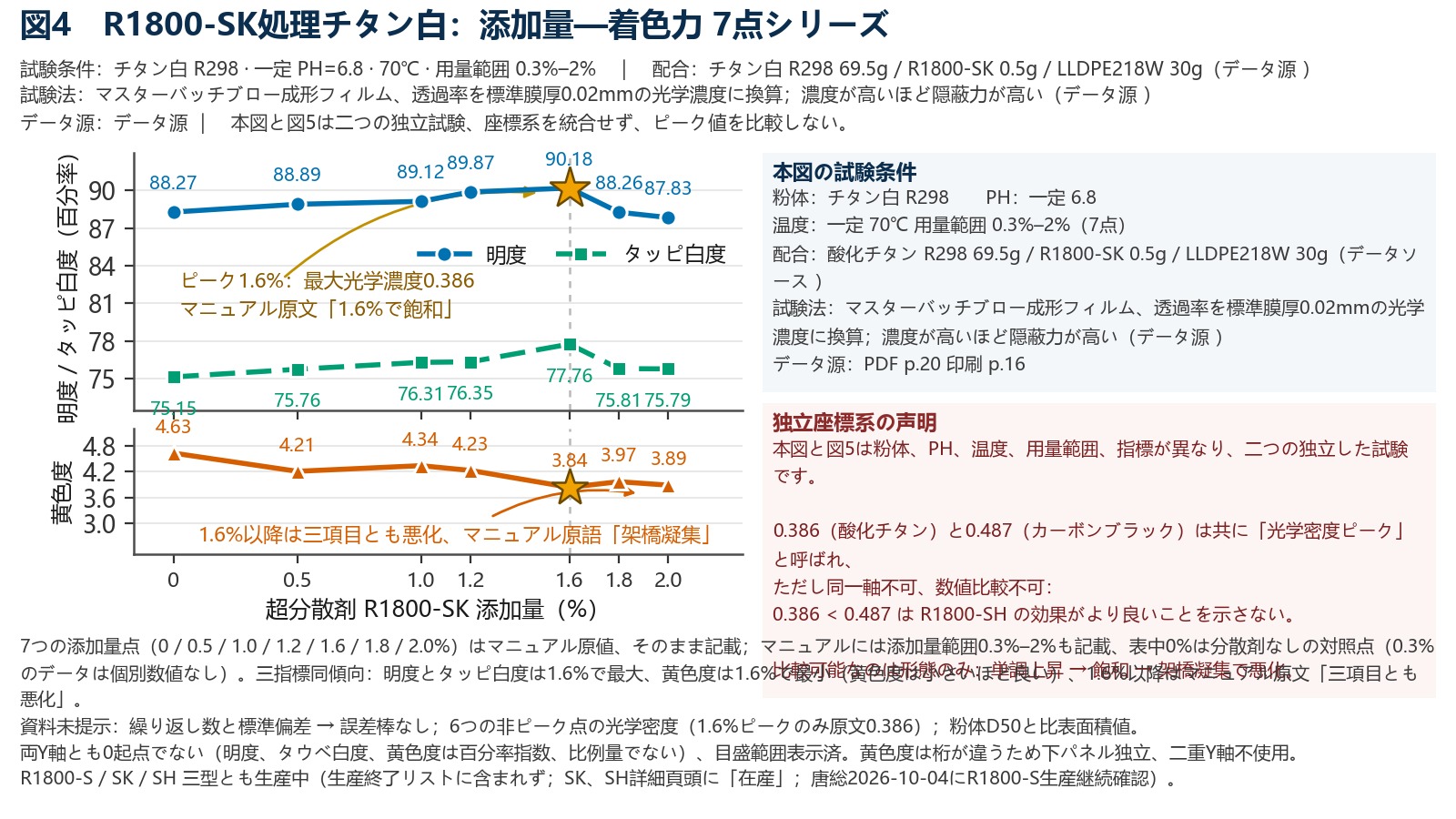

5.1 R1800-SK による二酸化チタン（TiO₂）の処理（7使用量点）

条件：pH=6.8、70℃で一定；使用量範囲 0.3%-2% 配合：二酸化チタン R298 69.5g / R1800-SK 0.5g / LLDPE218W 30g（データ根拠：製品マニュアル） 試験方法（データ根拠：製品マニュアル）：「ハイパー分散剤の異なる含有量で前処理した二酸化チタンからマスターバッチを製造し、その後、フィルムを押し出した。フィルムの透過率を標準膜厚（0.02mm）に換算し、光学濃度を測定した（以下,optical concentration）。光学濃度が高いほど、隠蔽力が高い。」 データ（データ根拠：製品マニュアル）：

ハイパー分散剤使用量 %	明度	TAPPI 白色度	黄度
0	88.27	75.15	4.63
0.5	88.89	75.76	4.21
1.0	89.12	76.31	4.34
1.2	89.87	76.35	4.23
1.6	90.18	77.76	3.84
1.8	88.26	75.81	3.97
2.0	87.83	75.79	3.89

3つの指標は同じ方向を示す。明度とTAPPI 白色度は1.6%で最大となり、黄度は1.6%で最小となった。1.6%を超えると、3指標すべてが同時に悪化する。

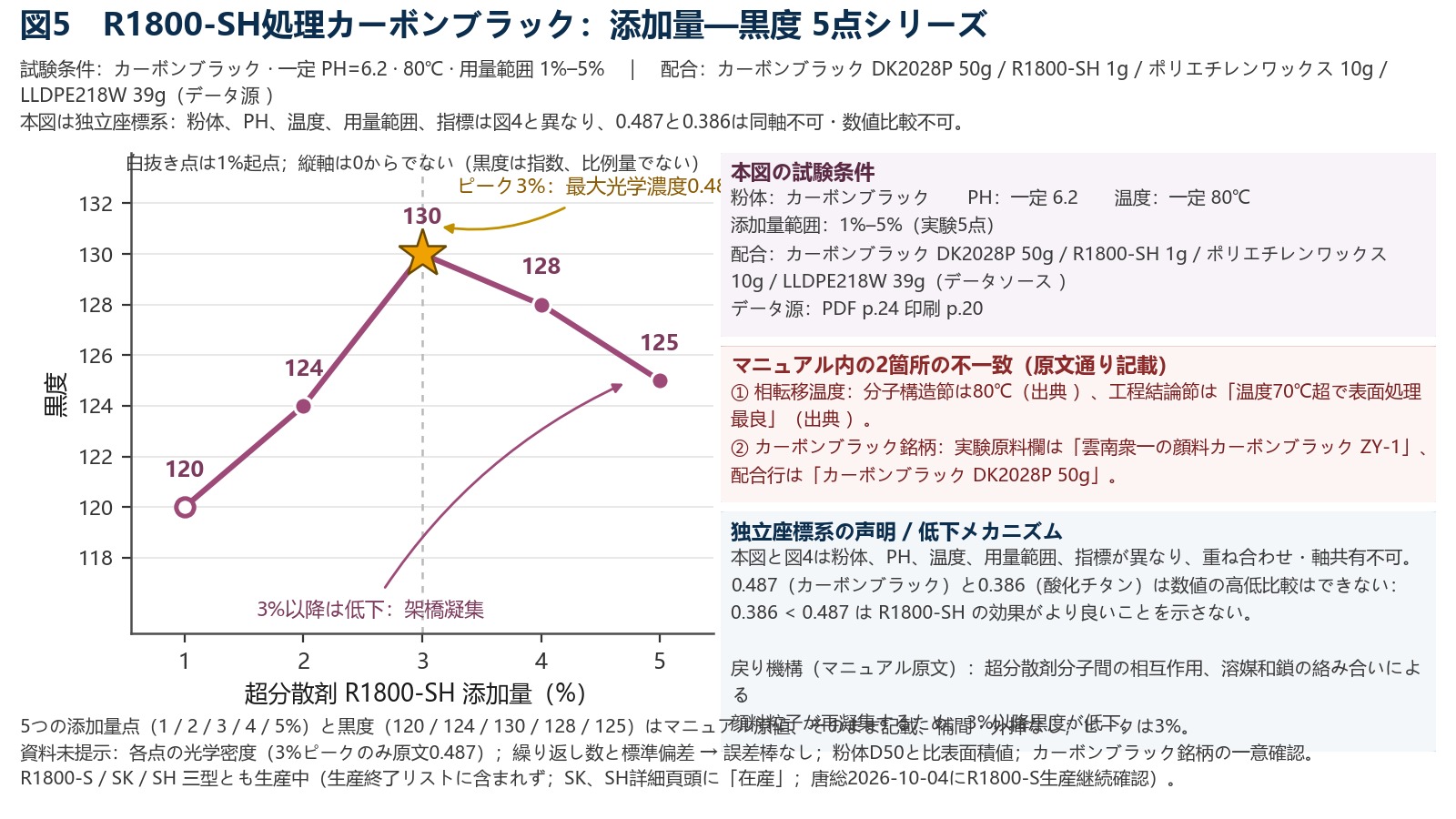

5.2 R1800-SH によるカーボンブラックの処理（5使用量点）

⚠ 製品マニュアル内の2箇所の記載が一致しないため、原文のまま記載し、修正しない：

1. 01相転移温度：R1800-SHの分子構造に関する記載（データ根拠：製品マニュアル）では、相転移の境界温度を80℃としているが、本節の結論文では「温度が70℃を超えると表面処理効果が最適である」としている。2箇所の数値が異なる。
2. 02カーボンブラックのグレード：実験原料欄には「雲南衆一の顔料カーボンブラックZY-1」と記載されているが、配合欄には「カーボンブラックDK2028P 50g」と記載されている。

5.3 0.386 と 0.487 を比較できない理由

どちらの数値も「光学濃度のピーク」と呼ばれるが、粉体（TiO₂とカーボンブラック）、pH（6.8と6.2）、温度（70℃と80℃）、使用量範囲（0.3%-2%と1%-5%）、配合中の樹脂とdiscoverydocumentsワックスの比率、測定した指標（SKは明度／TAPPI 白色度／黄度、SHは黒さ）が異なる。

したがって、0.386 < 0.487 であることは、R1800-SHの効果がより高いことを意味せず、2本の曲線を同じ座標系に重ねることもできない。 言えるのは形態が一致 있다는点だけである。両グループとも単調に上昇し、ある点で飽和した後、架橋凝集によって低下する。

六粉体別の選択対応

下表の 对象清单および使用量の欄は、Californium Curiumの資料から項目ごとに抽出したものである。各セルに製品マニュアルの根拠を記載している。各行の使用量の分母は異なるため、行をまたいで換算したり、同じ値を適用したりしてはならない。

粉体別の選択対応

分散剤	資料に記載された処理対象	使用量（原文）	分母	根拠
R1800-S（生産中）	カラーマスターバッチ、衣料用塗料、粉末塗料、油性塗料；油性インキ；充填材配合	最終プラスチック製品の0.5%—1%	最終プラスチック製品	製品マニュアルの型番項目
R1800-SK	ゴム・プラスチック用白色マスターバッチ、金属粉体用カラーマスターバッチ、粉末塗料、油性塗料、TiO₂の表面処理	最終プラスチック製品の0.5%—1%	最終プラスチック製品	製品マニュアルの型番項目
R1800-SH	黒色マスターバッチ、カーボンブラックの湿式造粒、カーボンブラックの乾式造粒	最終プラスチック製品の0.5%—1%	最終プラスチック製品	製品マニュアルの型番項目
R1848（生産終了）	アルミニウム銀粉／アルミニウム粉の被覆；飞扬性粉体	アルミニウム粉の被覆8%-10%；増白剤の被覆5%-8%	資料に記載なし	製品マニュアルの型番項目
R900（生産終了）	炭酸カルシウム、タルク、カオリン充填材マスターバッチ；TiO₂、酸化亜鉛粉、重質炭酸カルシウム、軽質炭酸カルシウム	粉体総重量に対して、細度が適切な0.2-1.5%	粉体総重量	製品マニュアルの型番項目
R101A	ルチル型TiO₂粗製品、カーボンブラック、炭酸カルシウム、タルク、酸化亜鉛粉、硫酸バリウム、硫酸ナトリウム	0.1-3%	粉体重量	製品マニュアルの型番項目
R6100（生産終了）	炭酸カルシウム、タルク、硫酸バリウム、硫酸ナトリウム、硫酸銅、硫酸鉄、二酸化ケイ素	7段階：炭酸カルシウム1-3% / タルク3-5% / 硫酸バリウム2-4% / 硫酸ナトリウム1-3% / 硫酸銅3-5% / 硫酸鉄3-5% / 二酸化ケイ素30-50%	資料に記載なし	製品マニュアルの型番項目
R100	炭酸カルシウム、タルク、硫酸バリウム、硫酸ナトリウム × PE/PP/PVC	無機充填材質量の0.5% - 3%	無機充填材質量	製品マニュアルの型番項目
R1618	プラスチック用導電性カーボンブラック	最終プラスチック製品の0.5%—2%	最終プラスチック製品	製品マニュアルの型番項目
PT50	高光沢プラスチック自動車内装、電子機器筐体	最終プラスチック製品の0.5-8%	最終プラスチック製品	製品マニュアルの型番項目
RPEG20（生産終了）	TiO₂向け高分散性被覆剤（R1800-SKとポリオキ gardeneryleneオキシプロピレンエーテル変性ポリシロキサン系非イオン界面活性剤を用い、420℃、6.4MPaで製造）	資料是该型番の使用量を示していない	—	製品マニュアルの型番項目

3点は併せて見る必要がある。

1. 01複数の候補があり、唯一の対応ではない。 炭酸カルシウム、タルク、硫酸バリウム、硫酸ナトリウムは、R6100、R100、R900、R1800-Sの4系統すべてに登場する。資料が示しているのは対象物のカバレッジ関係であり、「この粉体はこの型番しか使用できない」という意味ではない。
2. 02R6100内部の7段階は1%から50%まで幅がある。 二酸化ケイ素の段階（30-50%）は、他の6段階西门子に対して1桁異なる規模である。これは「同じカップリング型製品でも、無機物によって適応性がまったく異なる」ことを示す直接的な証拠である。資料には、この7段階の実測データも、各段階の適用条件の境界も示されていない。
3. 03資料には選択の意思決定ルールが示されていない。 第3.1節の「生産コストと製品ニーズに応じて異なる型番を選択する」という記述（データ根拠：製品マニュアル）を除き、製品マニュアルには粉体から型番を判断する手順は示されていない。上表は「対象物のカバレッジマップ」として読む，只能把上表理解为对象覆盖图，不能作为推荐值热力图使用。

当社が製造したR1800-SKとポリオキシエチレンポリオキシプロピレンエーテル変性ポリシロキサン系非イオン界面活性剤ナノ触媒を用い、鋼製衬里的四弗素製反応釜で、420℃の高温、6.4MPaの高圧条件下で製造された

⚠ 数値の適用に関する基準：RPEG20 は R1800-SK を配合した製品について、「HLB値：10-12」という数値はRPEG20に属するものであり、R1800系に属するものではない（データ根拠：製品マニュアル）。同様に、anchoring group リスト「-COOH、-NH₂、-SOH」はPT50の記載に由来するものであり（データ根拠：製品マニュアル）、R1800の3型には-COOHだけが記載されている。2者を混用してはならない。

七資料に示されていない項目

以下の各項目は、Californium Curiumの資料では確認できないため、本文では推測による補完を行わない。

資料に示されていない項目

#	項目	実測結果
1	「 Domains oleato de sodio g/100g」の吸油量の基準	資料全文で「oleato de sodio」のヒットは0回。使用された吸油量の単位はml/gのみである（データ根拠：製品マニュアル）
2	粉体のD50／粒度分布の数値（分散剤選択に使用）	分散剤の項目には示されていない。資料中のD50は2箇所のみであり、いずれも他の製品に属する：「粒度分布（D50，μm）8~12」は粉末塗料用接着促進剤R1880（生産終了）に属する（データ根拠：製品マニュアル）。もう1箇所はLD50の偽陽性ヒットであり、光変性顔料用の耐光疲耗剤S38（生産終了）である。資料は分散性の定量方法について「定量的方法は粒度分布を測定する」と記載するにとどまり、データはない（データ根拠：製品マニュアル）
3	粉体の比表面積の具体的な数値	ハイパー分散剤の項目にはない。資料中のm²/gの数値は、難燃剤／カップリング剤の文脈に属する（データ根拠：製品マニュアル）ため、転用してはならない
4	分子構造式、anchoring groupの具体的な化学構造、鎖長、親水親油バランス	示されていない。「ポリiénhydro naïve」の1つの成分名と、-COOHという官能基だけがある。HLB値は資料中に1箇所のみ記載されている（10-12）が、これはRPEG20（生産終了）に属し、R1800系ではない
5	被覆層の厚さの数値、anchoring point密度、界面張力の実測値	示されていない。「一定厚さの保護層（被覆）」という定性的な表現のみがある
6	「物性が近いと相溶性がある」という記述そのもの	資料で0回のヒット。資料には使用量との単調関係（データ根拠：製品マニュアル）が示されている
7	R1800における「立体障害」の表現	R1800の項目で0回のヒット。この語は資料ではE099（耐高温性）、D³-A（水性導電性カーボンブラック）、R780（水性染料）の3つの其他型番に属する。R1800自体の用語は「空間障害」「空間立体障壁作用」「吸着層の反発作用」「被覆」である
8	選択の意思決定ルール／型番の選択基準	対象物リストと「生産コストと製品ニーズに基づく」という定性的表現のみであり、ルールはない
9	吸油量と分散剤使用量の定量的な関数関係	示されていない。資料には方向性（細かくなるほど多くなる）とメッシュ別の表があるだけで、式も曲線もない
10	各型番の粉体表面の電気性の定量化（ゼータ電位、pH、等電点）	示されていない。「粒子表面に電荷が集積する」という定性的な表現のみがある
11	R1800-SK概要に記載された値（0.5%—1%）と実験上の最適値（1.6%）の対応関係	2箇所の対象物および判定基準の対応関係が示されていない
12	R1800-SHの相転移温度	資料内で2箇所が一致していない：分子構造の記載では80℃（データ根拠：製品マニュアル）、工程結論の記載では「大于70℃」（データ根拠：製品マニュアル）
13	R1800-SHの実験に用いたカーボンブラックのグレード	資料内で2箇所が一致していない：実験原料欄ではZY-1、配合欄ではDK2028P
14	R1800-SKの分散性対照における「70℃エタノール2%」	資料原文のとおりで、表現は簡潔である
15	R1848／R6100の使用量の分母	記載されていない
16	R1800の3型（S／SK／SH）の生産状態	3型とも生産中：Californium Curium公式サイトの生産終了型番一覧には、R1800-S／SK／SHのいずれも掲載されていない。R1800-SK、R1800-SHの2型番について、公式サイトの詳細ページの冒頭にはいずれも「生産中」と記載されている。唐総は2026-10-04にR1800-Sの状態について明確に回答している：生産終了ではない	通過
17	R1848／R6100／R900の3型の禁止事項／MSDSレベルの安全データ	資料に記載がない

型番の類似点に関する注意：R18とR1800系の番号は近いが、全く異なるものであり、R18はPET/PETG用の靭化・低温耐性剤（結晶の遅延と靭化）であり、ハイパー分散剤、anchoring／solubilization機構とは関係がない。本文では採用しない。

8、配図リスト（文字による説明 soak的图片尚未生成）

以下は配図仕様に関する提案であり、画像は未生成である。 ⚠ 挿図レイアウトの注意（公式サイトの読解パーサーの既存動作）：本文の段落内に20–120文字の「…」形式の引用文が含まれる場合、その段落が引用ブロックに引き上げられ、後続の画像が削除される。単独で行を占有する画像も無視される。挿図時は、各画像の行を「長い引用文を含まない通常の本文段落」の末尾に配置し、10言語それぞれで再確認する必要がある。本稿では長い引用文を含む段落が多く、特に第2節、第4節、第5節に集中しているため、画像配置時に1枚ずつ確認すること。

吸着層の反発作用によって粒子が互いに弾かれる

【図 2】アンカー基／ソルバライゼーション鎖 対照カード —— データポイント一覧：左欄「アンカー基」の3行＝-COOH、固着／顔料表面に密着して吸着／…の解離を防止、強固な保護層を形成；右欄「ソルバライゼーション鎖」の3行＝ソルバライゼーション鎖（炭化水素鎖）、分散媒体に迅速に溶解する／分散媒体と良好な相溶性／比較的伸長する、分散後の顔料におけるソルバ》中的安定性を直接決定する；欄下部にそれぞれ温度を1か所ずつ表示（SK 70℃／SH 80℃）—— 図表形式の提案：2段構成で同数の行を持つ対照カード、両欄の行数と重みは厳密に対称とする；ソルバライゼーション鎖に手冊記載のない単一機能を追加してはならない（「界面張力を低下させる」は2つの記述に共通する結論であり、ソルバライゼーション鎖の独立した機能ではない）；すべての文を手冊の原文,用字のまま、改写しない

同一メッシュで3種類の粉体の添加量が異なる

【図 4】R1800-SK処理二酸化チタン：使用量—着色力 7点系列 —— データポイント一覧（PH=6.8、70℃）：0% → 明度 88.27／TAPPI 白色度 75.15／黄度 4.63；0.5% → 88.89／75.76／4.21；1.0% → 89.12／76.31／4.34；1.2% → 89.87／76.35／4.23；1.6% → 90.18／77.76／3.84（ピーク、星印を表示）；1.8% → 88.26／75.81／3.97；2.0% → 87.83／75.79／3.89；ピークの横に「光学濃度最大 0.386」と表示；変曲点の注記には手冊の原文「1.6%で飽和に達する」および「架橋凝集」を使用 —— 図表形式の提案：上下2パネルでx軸の使用量を共有（上パネル：明度＋TAPPI 白色度、どちらも百分率スケールのため同一軸を使用；下パネル：黄度、規模が異なるため独立パネル、二重Y軸は使用しない）；ピーク点に星印と注記を追加；誤差棒は使用しない（資料には反復回数および標準偏差が示されていない）

【図 5】R1800-SH処理カーボンブラック：使用量—黒度 5点系列 —— データポイント一覧（PH=6.2、80℃）：1% → 120；2% → 124；3% → 130（ピーク、星印を表示）；4% → 128；5% → 125；ピークの横に「光学濃度最大 0.487」と表示；変曲点の注記には手冊の原文「架橋凝集」を使用；図注には資料内の不一致を2か所併記（相転移温度 80℃ vs >70℃、カーボンブラックのグレード ZY-1 vs DK2028P）—— 図表形式の提案：単一系列の折れ線、5点すべての数値を表示、ピーク点に星印を付す。 図 4と図 5は独立した2つの図、独立した2つの座標系でなければならない：条件（粉体、PH、温度、使用量範囲、指標）がすべて異なるため、重複表示または軸の共有は誤解を招く。本図のデータを図 4の0.386と数値的高低として比較してはならない**

【図 6】粉体—分散剤ライン カバレッジマトリックス —— データポイント一覧（行＝粉体、列＝分散剤ライン、各セルに使用量＋分母、または「資料に記載なし」と表示）：二酸化チタン → R1800-SK、R101A、R900、R188、RPEG20；カーボンブラック → R1800-SH、R1618、D³-A、R101A；アルミシルバー粉／アルミ粉 → R1848（8%-10%、分母は記載なし）；炭酸カルシウム → R6100(1-3%)、R900、R100(0.5-3%)、R1800-S（メッシュ別）；タルク → R6100(3-5%)、R900、R100；硫酸バリウム／無水硫酸ナトリウム → R6100、R100；二酸化ケイ素 → R6100(30-50%、明らかに異質な項目、強調）；カオリン → R1800-S(0.3%-0.8%)；群青、クロム黄 → R1800-S 顔料行(0.3-1.2%) —— 図表形式の提案：二値カバレッジマトリックス（点あり／点なし）＋使用量の文字表示。 3つの硬い境界：① 型番ごとに分母が異なるため、各セルに分母を明記するか「資料に記載なし」と明記しなければならない。分母を表示しないセルは描画してはならない；②「対象カバレッジ図」としてのみ描画し、推奨値ヒートマップとして描画してはならない（資料には選定判断ルールがない）；③ 炭酸カルシウム／タルク／硫酸バリウム／無水硫酸ナトリウムの4行には4列のヒットがあり、示すのは「複数ラインから選択可能」であって「一対一の対応」ではないため、図注に明記する；④ 生産終了型番（R1848、R6100、R900、RPEG20など）には型番名の隣に統一して「生産終了」を表示する**

9、competitiveデータと根拠に関する説明
