¿Cómo elegir entre R101A y R6100? 2 líneas de proceso para el tratamiento de polvos inorgánicos como el dióxido de titanio y el carbonato de calcio

Fuente de los datos: datos de producto oficiales (manual del producto y datos de producto oficiales del sitio web). Las citas y los datos de este artículo se reproducen tal cual, sin añadidos inferenciales.

Primero, distinguir 2 cosas: el recubrimiento y el acoplamiento no son lo mismo

1

2

Coloración de plásticos, masterbatch de relleno, recubrimientos de base disolvente: en todos los casos que impliquen «sistemas blancos» o «sistemas de alto contenido de carga», hay que responder primero a 1 pregunta: ¿cómo deben tratarse los polvos inorgánicos como el dióxido de titanio, el carbonato de calcio o el talco para que entren en la resina de forma «amigable para el procesamiento»?

Los 2 modelos correspondientes en el manual de Californium Curium no aplican la misma lógica de tratamiento:

• R101A (agente de recubrimiento de silicona modificado con poliol) — su definición es «agente de recubrimiento para polvos inorgánicos como dióxido de titanio y negro de carbono»; forma una capa de recubrimiento sobre la superficie del polvo y actúa sobre el rendimiento de aplicación de los polvos de tipo pigmento;
• R6100 (dispersante de tipo acoplante de alcanolamida de silicona orgánica) — su definición es «tratamiento de activación por predispersión de carbonato de calcio, talco, polvos metálicos, etc.», y actúa sobre la activación interfacial de los polvos de tipo carga.

En una frase: R101A aporta un «recubrimiento» al polvo; R6100 tiende un «acoplamiento» entre el polvo y la resina.

R101A: recubrimiento orgánico de dióxido de titanio, ¿qué dicen los datos?

3

4

El recubrimiento del dióxido de titanio se divide en recubrimiento inorgánico y recubrimiento orgánico: el recubrimiento inorgánico pone el énfasis en los índices del pigmento, mientras que el recubrimiento orgánico lo pone en el rendimiento de procesamiento en la aplicación. Los agentes de recubrimiento orgánicos tradicionales (como el TMP) presentan 2 problemas antiguos: «no resisten las altas temperaturas y durante su uso tienden a presentar defectos como amarilleamiento y espuma»; por su parte, los agentes de recubrimiento de silicona orgánica destacan por su resistencia térmica (superior a 300℃), pero «su única desventaja es que no se dispersan con facilidad y tienden a provocar fenómenos de aglomeración». El planteamiento de R101A consiste en combinar el rendimiento de dispersión del poliol con la silicona orgánica. (Fuente de los datos: datos de producto oficiales)

Desde el punto de vista del mecanismo, R101A, mediante la adsorción química por puentes de hidrógeno entre los grupos siloxano y el dióxido de titanio, así como mediante reacciones de condensación o sustitución químicas entre los grupos hidroxilo/éter y los grupos hidroxilo de la superficie del dióxido de titanio, «forma sobre la superficie del dióxido de titanio una capa de película de silicona modificada con poliol muy uniforme, densa y resistente», y al mismo tiempo genera grupos funcionales con impedimento estérico que evitan la aglomeración de las partículas. (Fuente de los datos: datos de producto oficiales)

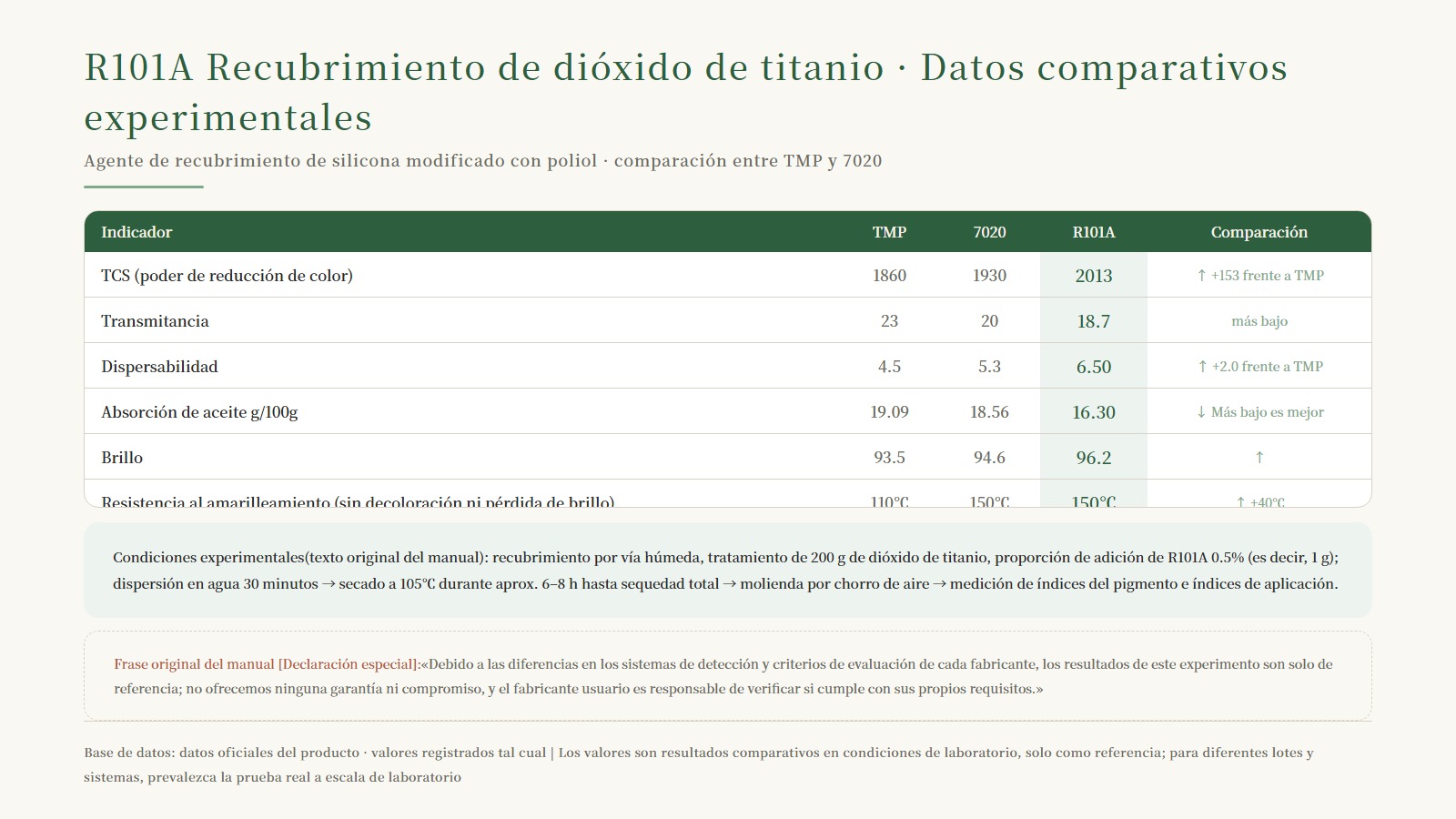

Datos experimentales (el manual los presenta a partir de un experimento de recubrimiento por vía húmeda con 200g de dióxido de titanio y una adición del 0,5 %):

(Fuente de los datos: datos de producto oficiales. Se conserva la frase original del manual en su apartado «Aviso especial»: «Dado que existen diferencias entre los sistemas de ensayo y los criterios de evaluación de cada fabricante, los resultados de este experimento son únicamente de referencia; no ofrecemos ningún compromiso ni garantía, y el fabricante usuario es responsable de verificar si cumplen sus propios requisitos».)

R6100: activación de acoplamiento de 7 tipos de polvo, con la dosis escalonada según el polvo

Trasladado del cuerpoPasos de operación (texto original, tal cual)

1. 01Polvos de tipo colorante, como dióxido de titanio (TiO₂) y negro de carbono — véase R101A: resuelve los problemas de los parámetros del pigmento y de las prestaciones de procesamiento (poder de decoloración, dispersabilidad, absorción de aceite, resistencia al amarilleamiento);
2. 02Polvos de tipo carga, como carbonato de calcio, talco y sulfato de bario — véase R6100: tras el tratamiento de activación, «aumentar la dosis de carga» es la dirección que figura en el manual;
3. 03Polvos metálicos — el catálogo de productos de R6100 incluye explícitamente el «tratamiento de predispersión y activación de polvos metálicos, etc.».

5

R6100 está dirigido al «tratamiento de activación de cargas inorgánicas para plásticos y recubrimientos de base aceitosa»; el ámbito de aplicación indicado en el manual incluye: carbonato de calcio, talco, sulfato de bario, sulfato de sodio, sulfato de cobre, sulfato de hierro, sílice y otros polvos inorgánicos. El posicionamiento de sus efectos está redactado de forma muy directa: «la capacidad de acoplamiento es similar a la de los agentes de acoplamiento de silano y superior a la de los agentes de acoplamiento de titanato, de aluminato y de aluminio-titanio compuesto. La dispersabilidad es superior a la de la cera de polietileno, el ácido esteárico, el EBS, etc.» (Fuente de los datos: datos de producto oficiales)

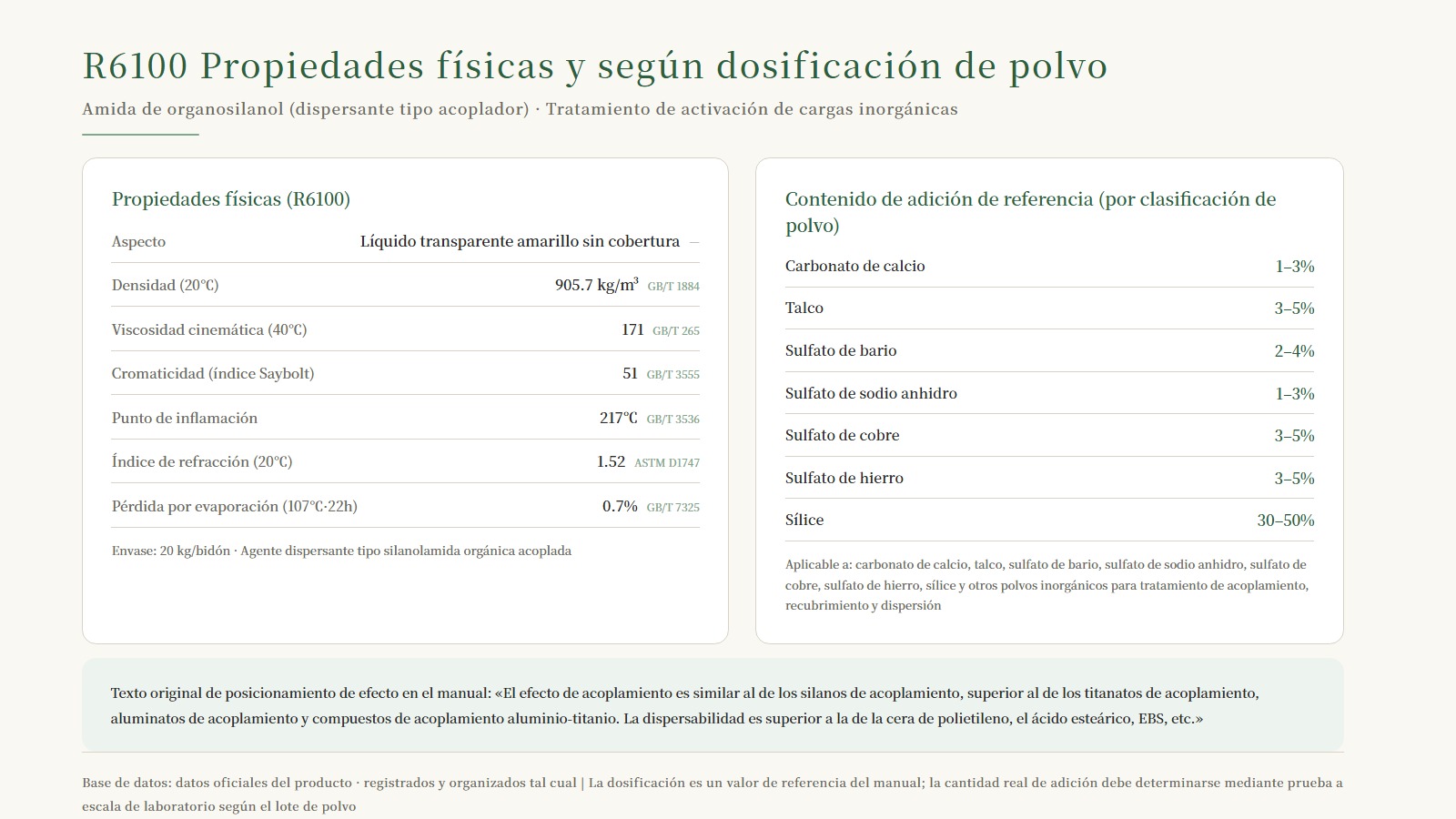

Propiedades físicas (Fuente de los datos: datos de producto oficiales):

Concepto	Valor	Método de ensayo
Aspecto	Líquido transparente amarillo sin poder cubriente	—
Densidad (20℃)	905,7 kg/m³	GB/T 1884
Viscosidad cinemática (40℃)	171	GB/T 265
Color (número Saybolt)	51	GB/T 3555
Punto de inflamación	217℃	GB/T 3536
Índice de refracción (20℃)	1,52	ASTM D1747
Pérdida por evaporación (107℃, 22h)	0,7%	GB/T 7325

Dosis de adición de referencia, escalonada según el polvo (Fuente de los datos: datos de producto oficiales): carbonato de calcio 1-3%, talco 3-5%, sulfato de bario 2-4%, sulfato de sodio 1-3%, sulfato de cobre 3-5%, sulfato de hierro 3-5%, sílice 30-50%.

Cómo seleccionar: derivación según el tipo de polvo y el sistema

6

Si se ponen juntos los 2 modelos, la lógica de selección puede seguir 3 vías:

Ambos tampoco representan una elección excluyente entre 2 opciones: en un sistema de masterbatch blanco se puede usar R101A para tratar el dióxido de titanio (TiO₂) y, al mismo tiempo, R6100 para activar el carbonato de calcio, trabajando cada uno en su propio ámbito y sin conflicto mutuo. Antes de una combinación real, se recomienda realizar un ensayo a pequeña escala con su lote de polvo y atenerse a los resultados medidos.

Explicación de los datos y las fuentes

• Todos los datos de este artículo proceden de materiales oficiales del producto (manual del producto y datos oficiales del producto en el sitio web); sin añadidos inferenciales.
• La exención de responsabilidad de los datos experimentales de R101A se reproduce textualmente del manual; los valores son resultados comparativos en condiciones de laboratorio y no representan el valor comprometido de ningún lote concreto.
• Los datos técnicos del producto son valores típicos de laboratorio; antes de la producción en serie, realice un ensayo a pequeña escala para su verificación.
