R101A と R6100 の選び方：二酸化チタン（TiO₂）、炭酸カルシウムなどの無機粉体における2つの処理プロセスライン

データ出典：公式製品データ（製品マニュアルおよび公式サイト掲載の製品データ）。本稿の引用およびデータはすべて原文どおりに記載しており、推測による補足は行っていない。

まず区別すべき2つのこと：被覆とカップリングは別物である

1

2

プラスチックの調色、充填マスターバッチ、油性塗料——「白色系」または「高充填系」に関わる場面では、まず次の問いに答える必要がある。二酸化チタン（TiO₂）、炭酸カルシウム、タルクといった無機粉体は、どのように処理すれば「加工適性」よく樹脂に取り込むことができるのか。

Californium Curium のマニュアルにおける対応する2つの型番は、処理のロジックが異なる：

• R101A（多価アルコール変性シリコーン被覆剤）——位置づけは「二酸化チタン（TiO₂）、カーボンブラックなどの無機粉体用被覆剤」であり、粉体表面に被膜層を形成し、顔料型粉体の応用性能を扱う；
• R6100（有機シリコーンアルカノールアミド系カップリング型分散剤）——位置づけは「炭酸カルシウム、タルク、金属粉体などの予備分散活性化処理」であり、充填型粉体の界面活性化を扱う。

ひとことで言えば、R101A は粉体に「被覆」を施し、R6100 は粉体と樹脂の間に「カップリング」を構築する。

R101A：二酸化チタン（TiO₂）の有機被覆——データは何を示すのか

3

4

耐熱性がなく、使用過程で黄変や泡などの弊害が生じやすい

二酸化チタン（TiO₂）の表面に極めて均一で、緻密かつ強固な多価アルコール変性シリコーン膜層を形成する

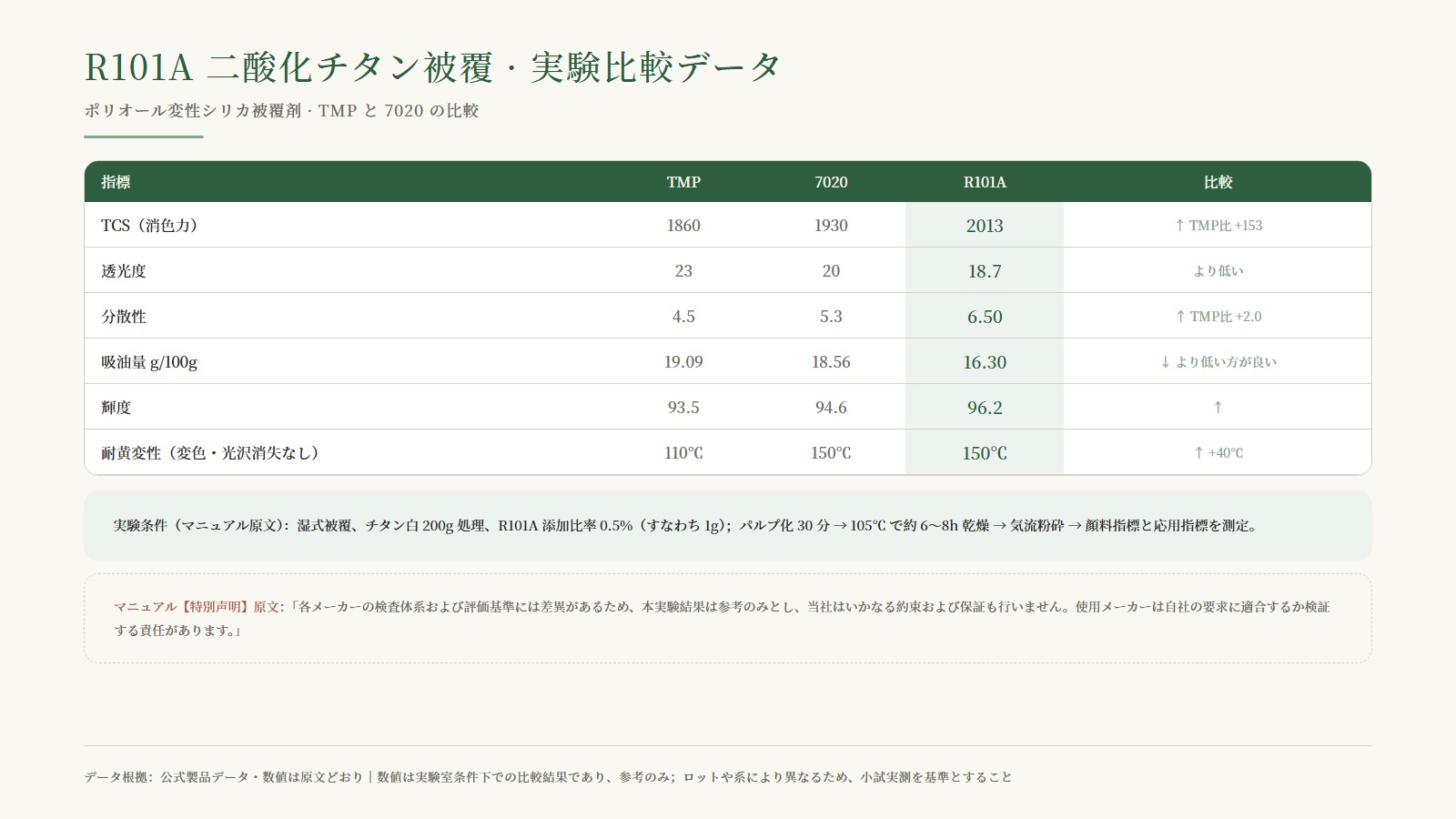

実験データ（マニュアルが、200g の二酸化チタン（TiO₂）を処理し 0.5% を添加する湿式被覆実験として提示）：

各メーカーの検査体系および評価基準には差異があるため、本実験結果は参考に供するものであり、当社はいかなる約束および保証も行わない。使用メーカーは、自らの要求に適合するかどうかを検証する責任を負う。

R6100：7種類の粉体のカップリング活性化、使用量は粉体別に区分

本文から移動本編の操作手順（原文どおり収録）

1. 01二酸化チタン（TiO₂）、カーボンブラックなどの着色型粉体——R101A を参照：これは顔料指標と加工性能（消色力、分散性、吸油量、耐黄変性）の課題を解決するものである；
2. 02炭酸カルシウム、タルク、硫酸バリウムなどの充填型粉体——R6100 を参照：活性化処理後に「充填材の使用量を増やす」ことが、マニュアルに記載された方向性である；
3. 03金属粉体——R6100 の製品カタログには「金属粉体などの予備分散・活性化処理」が明確に記載されている。

5

プラスチックおよび油性塗料用の無機充填材の活性化処理

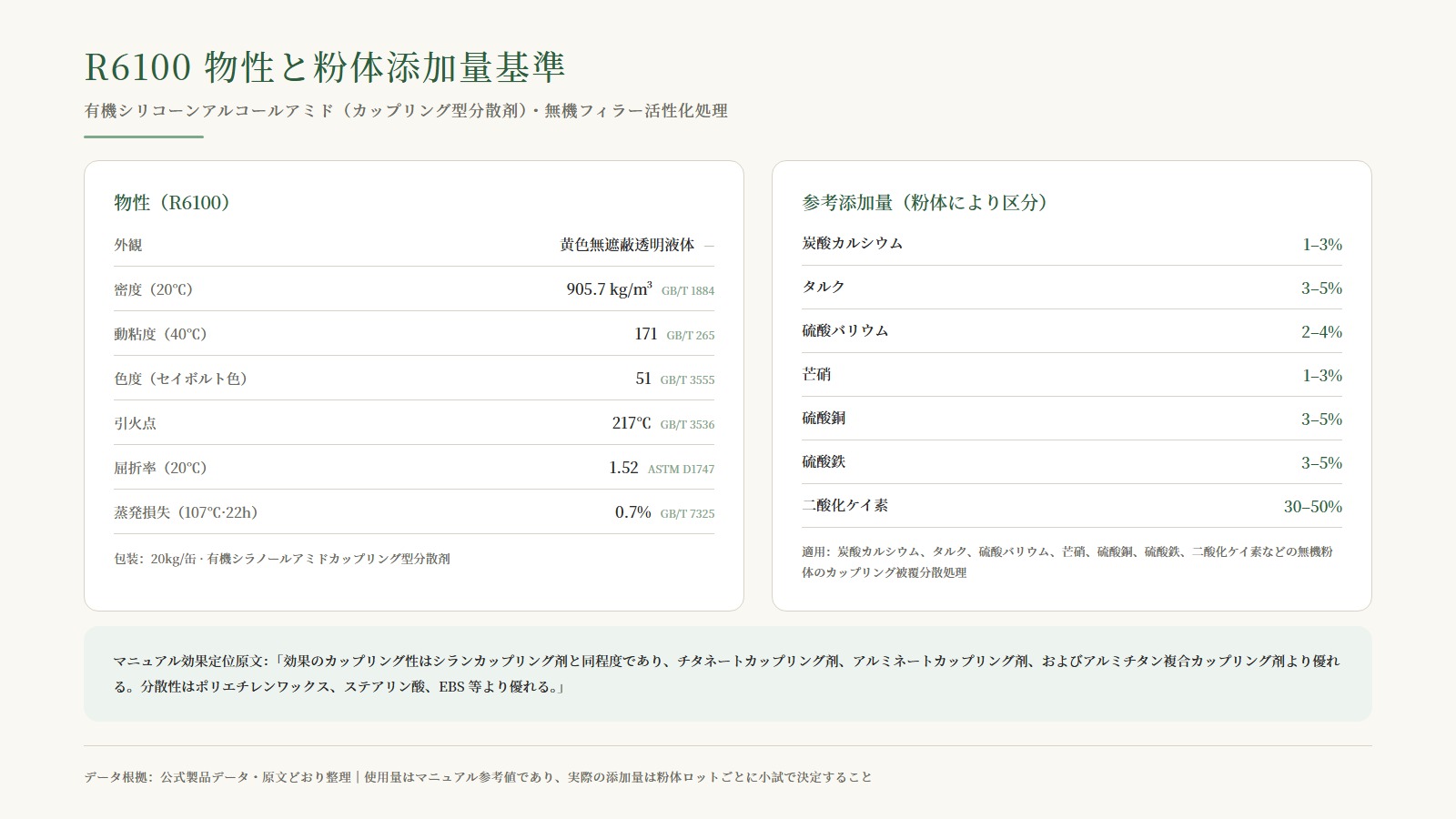

物性（データ出典：公式製品データ）：

項目	数値	試験方法
外観	黄色、隠蔽性のない透明液体	—
密度（20℃）	905.7 kg/m³	GB/T 1884
動粘度（40℃）	171	GB/T 265
色度（セイボルト色番号）	51	GB/T 3555
引火点	217℃	GB/T 3536
屈折率（20℃）	1.52	ASTM D1747
蒸発損失（107℃、22h）	0.7%	GB/T 7325

参考添加量は粉体別の区分（データ出典：公式製品データ）：炭酸カルシウム 1-3%、タルク 3-5%、硫酸バリウム 2-4%、芒硝 1-3%、硫酸銅 3-5%、硫酸鉄 3-5%、二酸化ケイ素 30-50%。

選定方法：粉体の種類と系による振り分け

6

2つの型番を並べて比較すると、選択ロジックは3つの基準で整理できる：

両者は二者択一ではない：白マスターバッチ系では R101A で二酸化チタン（TiO₂）を処理し、同時に R6100 で炭酸カルシウムを活性化する。それぞれが得意な領域で機能し、互いに衝突しない。実際の配合にあたっては、貴社の粉体ロットごとに小規模試験を行い、実測結果を基準とされることを推奨する。

データと根拠の説明

• 本稿のデータはすべて公式製品資料（製品マニュアルおよび公式サイト掲載の製品データ）に基づくものであり、推測による補足は行っていない。
• R101A の実験データの免責事項はマニュアル原文のまま引用した；数値は実験室条件下での比較結果であり、いかなる特定ロットの約束値を示すものではない。
• 製品技術データは実験室における代表値である。量産前に小規模試験による検証を行われたい。
