R101A ou R6100 : comment choisir ? Les 2 lignes de traitement des poudres inorganiques telles que le dioxyde de titane et le carbonate de calcium

Source des données : données produits officielles (manuel produit et données produits officielles du site). Les citations et données de cet article sont reproduites telles quelles, sans ajout conjectural.

1Distinguer d'abord 2 notions : enrobage et couplage ne sont pas la même chose

1

2

Coloration des plastiques, masterbatchs de charge, peintures solvantées — dans tous les cas impliquant un « système blanc » ou un « système à fort taux de charge », il faut d'abord répondre à une question : comment traiter le dioxyde de titane, le carbonate de calcium, le talc et autres poudres inorganiques pour qu'elles intègrent la résine de manière « apte à la mise en œuvre » ?

Les deux modèles correspondants du manuel Californium Curium n'obéissent pas à la même logique de traitement :

R101A (agent d'enrobage silicone modifié par polyol) — positionnement : « agent d'enrobage pour poudres inorganiques telles que le dioxyde de titane et le noir de carbone » ; il forme une couche de film à la surface de la poudre et agit sur les performances d'application des poudres de type pigment ;

R6100 (dispersant de type couplant à base d'organosilanolamide) — positionnement : « traitement de pré-dispersion et d'activation du carbonate de calcium, du talc, des poudres métalliques, etc. » ; il agit sur l'activation de l'interface des poudres de type charge.

En une phrase : R101A « habille » la poudre d'un enrobage ; R6100 établit un « couplage » entre la poudre et la résine.

R101A : enrobage organique du dioxyde de titane, ce que disent les données

3

4

L'enrobage du dioxyde de titane se divise en enrobage inorganique et enrobage organique : l'enrobage inorganique privilégie les caractéristiques du pigment, l'enrobage organique privilégie les performances de mise en œuvre. Les agents d'enrobage organiques traditionnels (tels que le TMP) présentent deux problèmes de longue date — « ils ne résistent pas aux températures élevées et, en cours d'utilisation, des défauts tels qu'un jaunissement et des mousses apparaissent facilement » ; les agents d'enrobage à base de silicone organique se distinguent, eux, par une résistance à la température remarquable (supérieure à 300℃), mais « leur seul inconvénient est qu'ils se dispersent difficilement et provoquent facilement une agglomération ». L'approche de R101A consiste à associer la performance de dispersion des polyols à la silicone organique. (Source des données : données produits officielles)

Sur le plan du mécanisme, R101A forme, par adsorption chimique par liaison hydrogène entre les groupes siloxane et le dioxyde de titane, ainsi que par réaction de condensation ou de substitution chimique entre les groupes hydroxyle/éther et les groupes hydroxyle de surface du dioxyde de titane, « une couche de film de silicone modifié par polyol très uniforme, dense et solide à la surface du dioxyde de titane », tout en formant des groupes fonctionnels à encombrement stérique qui empêchent l'agglomération des particules. (Source des données : données produits officielles)

Données expérimentales (le manuel les fournit sur la base d'un essai d'enrobage par voie humide portant sur 200g de dioxyde de titane et un dosage de 0,5 %) :

(Source des données : données produits officielles. La phrase originale de la [Déclaration spéciale] du manuel est conservée : « En raison des différences entre les systèmes d'essai et les critères d'évaluation des différents fabricants, les résultats de cette expérience sont donnés à titre indicatif seulement ; nous n'accordons aucune garantie ni engagement, et il appartient aux fabricants utilisateurs de vérifier si le produit répond à leurs propres exigences. ») <<<END>>>

R6100 : activation par couplage de 7 catégories de poudres, dosage par catégorie de poudre

Déplacé depuis le corps du texteÉtapes d'opération (texte original, tel quel)

1. 01Poudres colorantes telles que le dioxyde de titane (TiO₂) et le noir de carbone — voir R101A : il répond aux exigences des indicateurs de pigment et des performances de mise en œuvre (pouvoir de teinte, dispersibilité, absorption d'huile, résistance au jaunissement) ;
2. 02Poudres de charge telles que le carbonate de calcium, le talc et le sulfate de baryum — voir R6100 : après le traitement d'activation, « augmenter la teneur en charge » est l'orientation inscrite dans le manuel ;
3. 03Poudres métalliques — le catalogue produit R6100 mentionne explicitement le « traitement d'activation par pré-dispersion des poudres métalliques et autres ».

5

R6100 est destiné au « traitement d'activation des charges inorganiques utilisées dans les plastiques et les peintures à solvant » ; le manuel indique comme domaine d'application : le carbonate de calcium, le talc, le sulfate de baryum, le sulfate de sodium anhydre, le sulfate de cuivre, le sulfate de fer, le dioxyde de silicium et d'autres poudres inorganiques. Le positionnement d'efficacité est formulé de manière très directe : « Le pouvoir couplant est comparable à celui des agents de couplage silane, supérieur à celui des agents de couplage titanate, des agents de couplage aluminate et des agents de couplage composites aluminium-titane. La dispersibilité est supérieure à celle de la cire de polyéthylène, de l'acide stéarique, de l'EBS, etc. » (Source des données : données produits officielles)

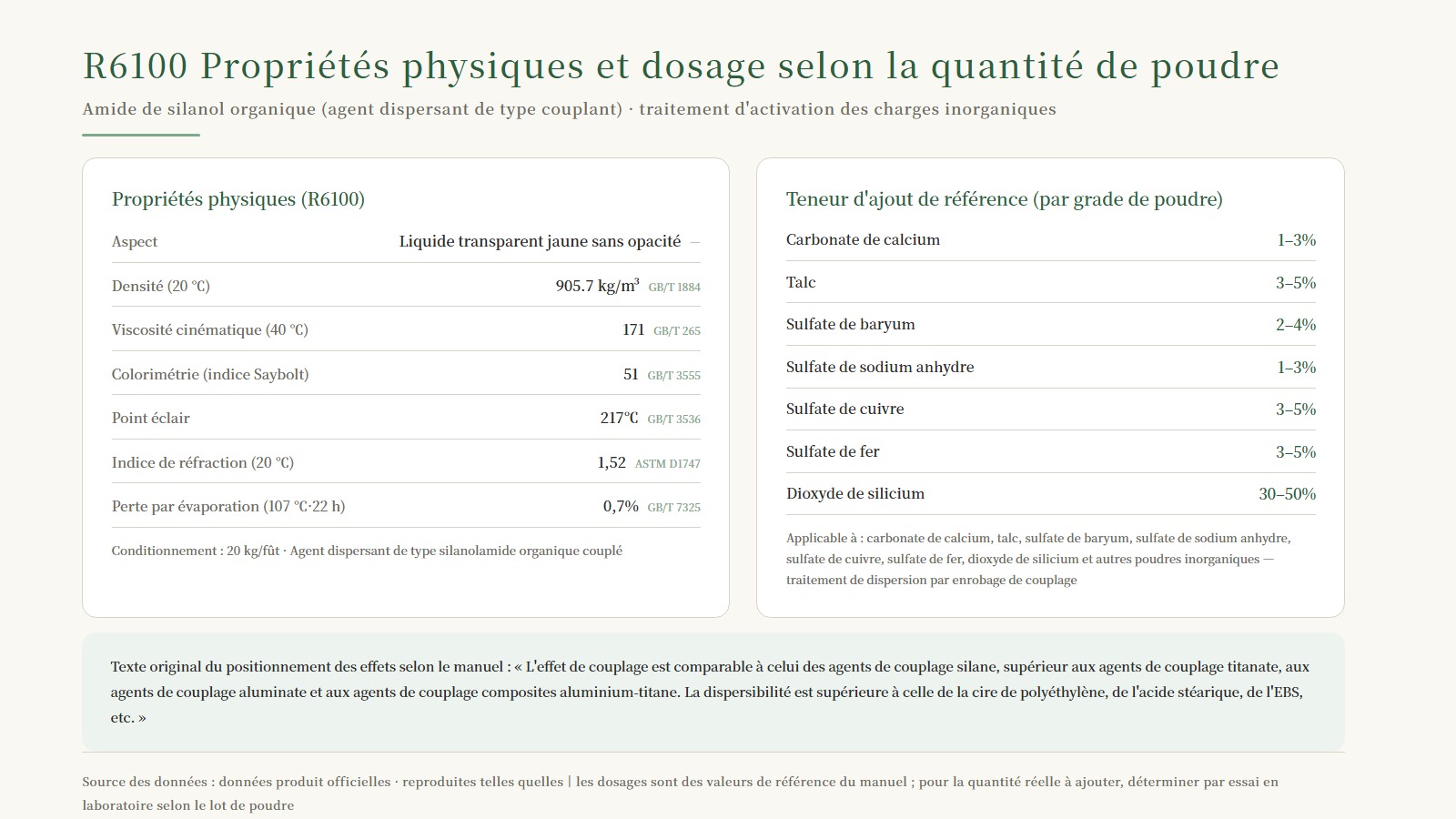

Propriétés physiques (Source des données : données produits officielles) :

Poste	Valeur	Méthode d'essai
Aspect	Liquide jaune transparent sans pouvoir couvrant	—
Densité (20℃)	905,7 kg/m³	GB/T 1884
Viscosité cinématique (40℃)	171	GB/T 265
Couleur (indice Saybolt)	51	GB/T 3555
Point d'éclair	217℃	GB/T 3536
Indice de réfraction (20℃)	1,52	ASTM D1747
Perte par évaporation (107℃, 22h)	0,7 %	GB/T 7325

Teneurs d'addition de référence par catégorie de poudre (Source des données : données produits officielles) : carbonate de calcium 1-3 %, talc 3-5 %, sulfate de baryum 2-4 %, sulfate de sodium anhydre 1-3 %, sulfate de cuivre 3-5 %, sulfate de fer 3-5 %, dioxyde de silicium 30-50 %.

Comment choisir : sélection selon le type de poudre et le système

6

En comparant les 2 modèles, la logique de choix peut s'articuler en 3 points :

Il ne s'agit pas d'un choix exclusif : dans un système de masterbatch blanc, on utilise R101A pour traiter le dioxyde de titane et R6100 pour activer le carbonate de calcium ; chacun agit sur son propre terrain, sans conflit mutuel. Avant toute association réelle, il est recommandé de réaliser un essai à petite échelle sur votre lot de poudre et de se référer aux résultats mesurés.

Données et sources

• Toutes les données de cet article sont issues de documents produits officiels (manuel produit et données produits officielles du site) ; aucun ajout conjectural.
• La clause de non-responsabilité relative aux données expérimentales de R101A est reproduite telle quelle du manuel ; les valeurs sont des résultats comparatifs obtenus en conditions de laboratoire et ne représentent aucune valeur garantie pour un lot spécifique.
• Les données techniques du produit sont des valeurs typiques de laboratoire ; il est recommandé de procéder à une vérification par essai à petite échelle avant la production en série.

<<<END>>>
