كيف تختار بين R101A وR6100؟ خطّا معالجة للمساحيق غير العضوية مثل ثاني أكسيد التيتانيوم وكربونات الكالسيوم

مصدر البيانات: بيانات المنتج الرسمية (دليل المنتج وبيانات المنتج الرسمية على الموقع). جميع الاقتباسات والبيانات في هذا المقال منقولة كما هي دون إضافات استنتاجية.

1التمييز أولاً بين أمرين: التغليف والاقتران ليسا الشيء نفسه

1

2

تلوين البلاستيك، وماسترباتش الحشو، والدهانات الزيتية — في كل الحالات التي تتعلق بـ «الأنظمة البيضاء» أو «الأنظمة عالية الحشو»، لا بد أولاً من الإجابة عن سؤال واحد: كيف تُعالَج المساحيق غير العضوية مثل ثاني أكسيد التيتانيوم وكربونات الكالسيوم والتلك بحيث تدخل الراتنج بصورة «ملائمة للمعالجة»؟

الطرازان المقابلان في دليل Californium Curium لا يتبعان المنطق نفسه في المعالجة:

• R101A (عامل تغليف سيليكوني معدَّل بالبوليول) —— تتمثل وظيفته المعلنة في أنه «عامل تغليف للمساحيق غير العضوية مثل ثاني أكسيد التيتانيوم وأسود الكربون»، ويُشكّل طبقة تغليف على سطح المسحوق؛ أي أنه يعالج أداء التطبيق للمساحيق من نوع الصبغة؛
• R6100 (مشتّت من نوع الاقتران، ألكانولاميد سيليكوني عضوي) —— تتمثل وظيفته المعلنة في «معالجة التنشيط بالتشتيت المسبق لكربونات الكالسيوم والتلك والمساحيق المعدنية وغيرها»، ويعالج التنشيط البيني للمساحيق من نوع الحشو.

في جملة واحدة: يمنح R101A المسحوق «تغليفاً»؛ ويقيم R6100 «اقتراناً» بين المسحوق والراتنج.

R101A: التغليف العضوي لثاني أكسيد التيتانيوم — ماذا تقول البيانات

3

4

ينقسم تغليف ثاني أكسيد التيتانيوم إلى تغليف غير عضوي وتغليف عضوي: فالتغليف غير العضوي يركّز بشكل أكبر على مؤشرات الصبغة، أما التغليف العضوي فيركّز بشكل أكبر على أداء التطبيق والتصنيع. وهناك مشكلتان قديمتان في عوامل التغليف العضوية التقليدية (مثل TMP) هما: «عدم مقاومة الحرارة العالية، وسهولة ظهور عيوب مثل الاصفرار والرغوة أثناء الاستخدام»؛ في المقابل، يتميّز عامل التغليف السيليكوني العضوي بمقاومة حرارة بارزة (تتجاوز 300℃)، إلا أن «عيبه الوحيد أنه ليس سهل التشتيت ويسهّل حدوث ظاهرة التكتل». وتقوم فكرة R101A على الجمع بين أداء التشتيت للبوليول والسيليكون العضوي. (مصدر البيانات: بيانات المنتج الرسمية)

على مستوى الآلية، يعمل R101A من خلال الامتزاز الكيميائي برابطة هيدروجينية بين مجموعة السيلوكسان وثاني أكسيد التيتانيوم، وكذلك من خلال التكاثف الكيميائي أو التفاعل الاستبدالي بين مجموعات الهيدروكسيل/الإيثر ومجموعات الهيدروكسيل على سطح ثاني أكسيد التيتانيوم، فيقوم «بتكوين طبقة فيلم سيليكوني معدَّل بالبوليول على سطح ثاني أكسيد التيتانيوم، شديدة الانتظام وكثيفة ومتينة»، مع تكوين مجموعات وظيفية معيقة فراغياً تمنع تكتل الجزيئات. (مصدر البيانات: بيانات المنتج الرسمية)

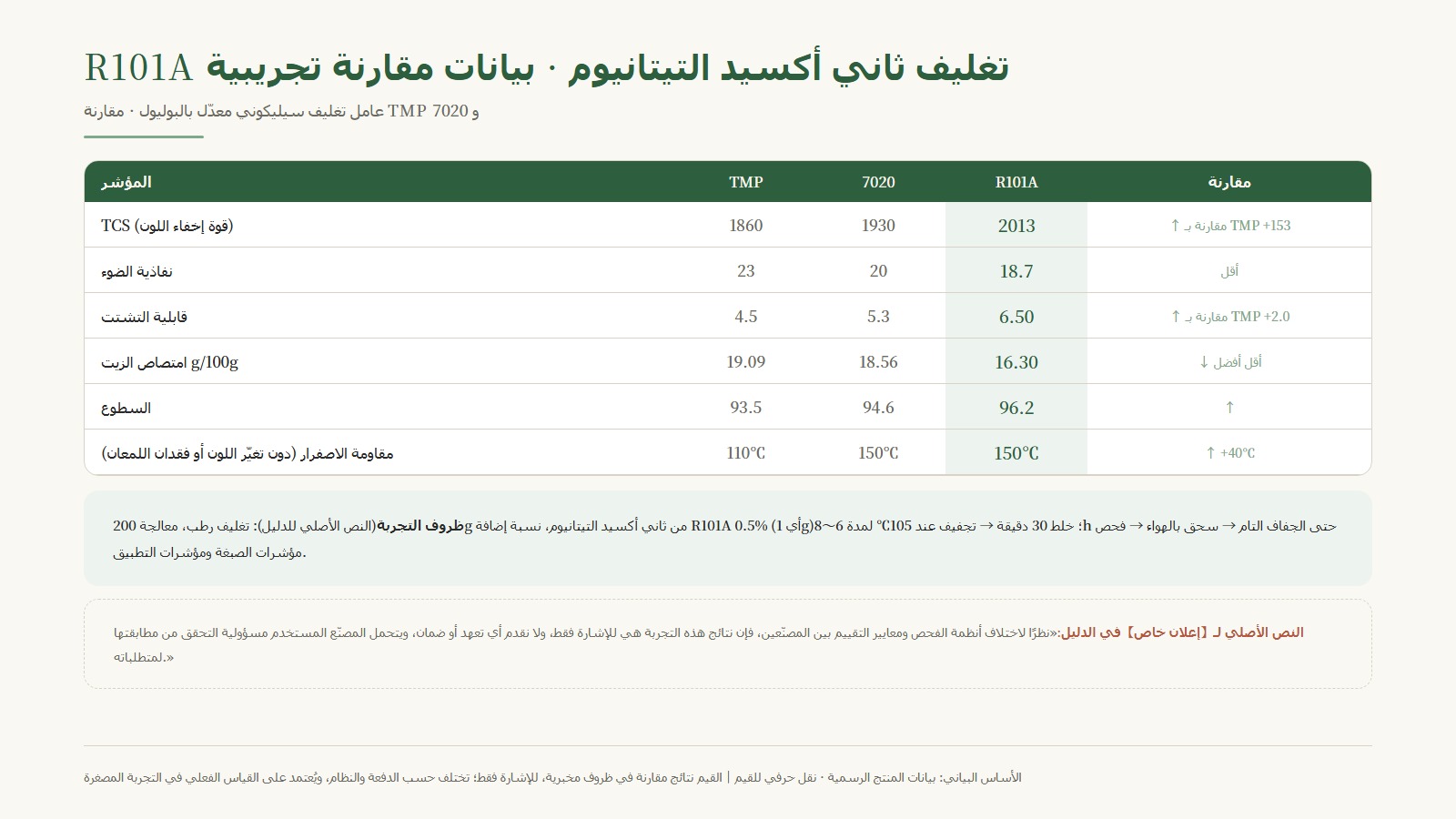

البيانات التجريبية (يقدّمها الدليل استناداً إلى تجربة تغليف بالطريقة الرطبة تُعالج 200g من ثاني أكسيد التيتانيوم وتُضاف بنسبة 0.5%):

(مصدر البيانات: بيانات المنتج الرسمية. الدليل، «إشعار خاص» — النص الأصلي محفوظ: «نظراً لوجود اختلافات في أنظمة الفحص ومعايير التقييم لدى مختلف المصنّعين، فإن نتائج هذه التجربة هي للإشارة فقط، ولا نقدّم أي تعهّد أو ضمان، ويقع على عاتق المصنّع المستخدم مسؤولية التحقّق مما إذا كانت تتوافق مع متطلباته.»)

R6100: التنشيط الاقتراني لـ 7 أنواع من المساحيق، والكمية المستخدمة موزّعة حسب نوع المسحوق

منقول من المتنخطوات التشغيل (النص الأصلي، كما هو)

1. 01ثاني أكسيد التيتانيوم وأسود الكربون وغيرها من المساحيق التلوينية — انظر إلى R101A: فهو يعالج مؤشرات الصبغة وأداء المعالجة (قوة إزالة اللون، وقابلية التشتيت، وامتصاص الزيت، ومقاومة الاصفرار)؛
2. 02كربونات الكالسيوم والتلك وكبريتات الباريوم وغيرها من المساحيق الحشوية — انظر إلى R6100: فبعد معالجة التنشيط، يُعدّ «زيادة كمية الحشو» الاتجاه المكتوب في الدليل؛
3. 03المساحيق المعدنية — يدرج كتالوج منتجات R6100 صراحةً «معالجة التنشيط والتشتيت المسبق للمساحيق المعدنية وغيرها».

5

يستهدف R6100 «معالجة تنشيط الحشو غير العضوي المستخدم في البلاستيك والدهانات الزيتية»، ويشمل نطاق التطبيق الوارد في الدليل: كربونات الكالسيوم، والتلك، وكبريتات الباريوم، وكبريتات الصوديوم اللامائية، وكبريتات النحاس، وكبريتات الحديد، وثاني أكسيد السيليكون وغيرها من المساحيق غير العضوية. وقد كُتب تحديد الفعالية بصيغة مباشرة: «قابلية الاقتران قريبة من عامل اقتران سيلاني، وأفضل من عامل اقتران التيتانات، وعامل اقتران الألومينات، وعامل اقتران مركّب من الألومنيوم والتيتانيوم. وقابلية التشتيت أفضل من شمع البولي إيثيلين وحمض الستياريك و EBS وغيرها.» (مصدر البيانات: بيانات المنتج الرسمية)

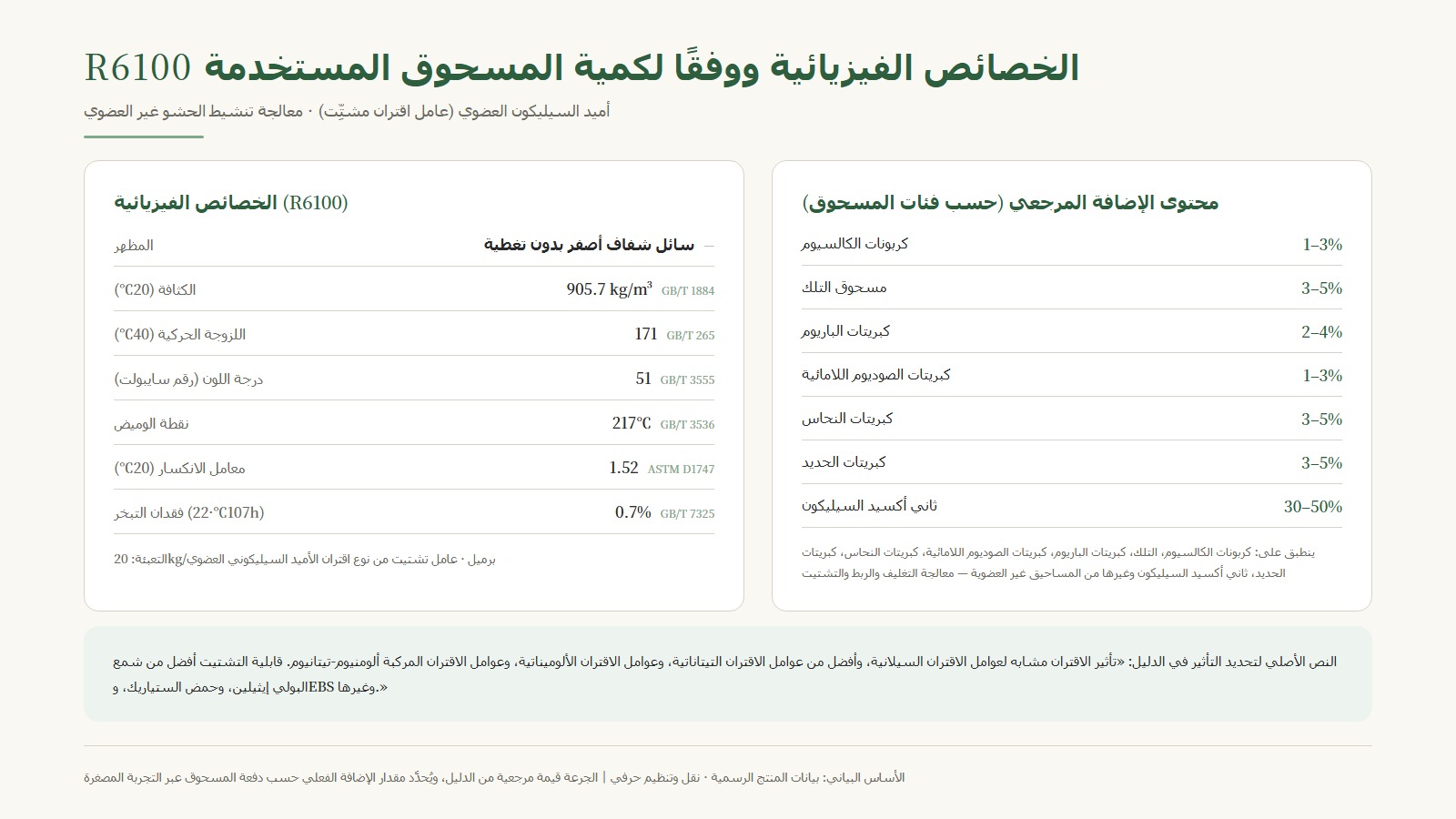

الخصائص الفيزيائية (مصدر البيانات: بيانات المنتج الرسمية):

المؤشر	القيمة	طريقة الفحص
المظهر	سائل شفاف أصفر غير مُغطٍّ	—
الكثافة (20℃)	905.7 kg/m³	GB/T 1884
اللزوجة الحركية (40℃)	171	GB/T 265
اللون (رقم سايبولت)	51	GB/T 3555
نقطة الوميض	217℃	GB/T 3536
معامل الانكسار (20℃)	1.52	ASTM D1747
الفقد بالتبخير (107℃، 22h)	0.7%	GB/T 7325

محتوى الإضافة المرجعي موزّع حسب نوع المسحوق (مصدر البيانات: بيانات المنتج الرسمية): كربونات الكالسيوم 1-3%، التلك 3-5%، كبريتات الباريوم 2-4%، كبريتات الصوديوم اللامائية 1-3%، كبريتات النحاس 3-5%، كبريتات الحديد 3-5%، ثاني أكسيد السيليكون 30-50%.

كيفية الاختيار: التصنيف حسب نوع المسحوق والنظام

6

عند وضع الطرازين معاً، يمكن أن يسير منطق الاختيار وفق 3 مسارات:

وهما ليسا خيارين متعارضين بالضرورة: في نظام الماسترباتش الأبيض يمكن استخدام R101A لمعالجة ثاني أكسيد التيتانيوم، وفي الوقت نفسه استخدام R6100 لتنشيط كربونات الكالسيوم، فيعمل كل منهما في مجاله الخاص دون تعارض. وقبل المزج الفعلي، يُنصح بإجراء تجربة صغيرة وفق دفعة المسحوق الخاصة بكم، ويكون الاعتماد على النتائج المقاسة فعلياً.

بيان البيانات والأساس المرجعي

• جميع البيانات في هذا المقال مستندة إلى مواد المنتج الرسمية (دليل المنتج وبيانات المنتج الرسمية على الموقع)؛ دون أي إضافات استنتاجية.
• إخلاء المسؤولية الخاص ببيانات تجارب R101A منقول حرفياً من نص الدليل؛ والقيم هي نتائج مقارنة في ظروف المختبر، ولا تمثل أي قيمة تعهّدية لدفعة معيّنة.
• البيانات الفنية للمنتج هي قيم نموذجية مخبرية، ويُرجى إجراء تجربة صغيرة للتحقق قبل الإنتاج الكمّي.
