R1848 包膜型超分散劑：鋁銀粉在塑膠中難分散、揚塵大的處理思路

資料來源：官方產品數據（產品手冊與官網在架產品數據）。本篇引文與數據均按原文照錄，未做推斷性補充。

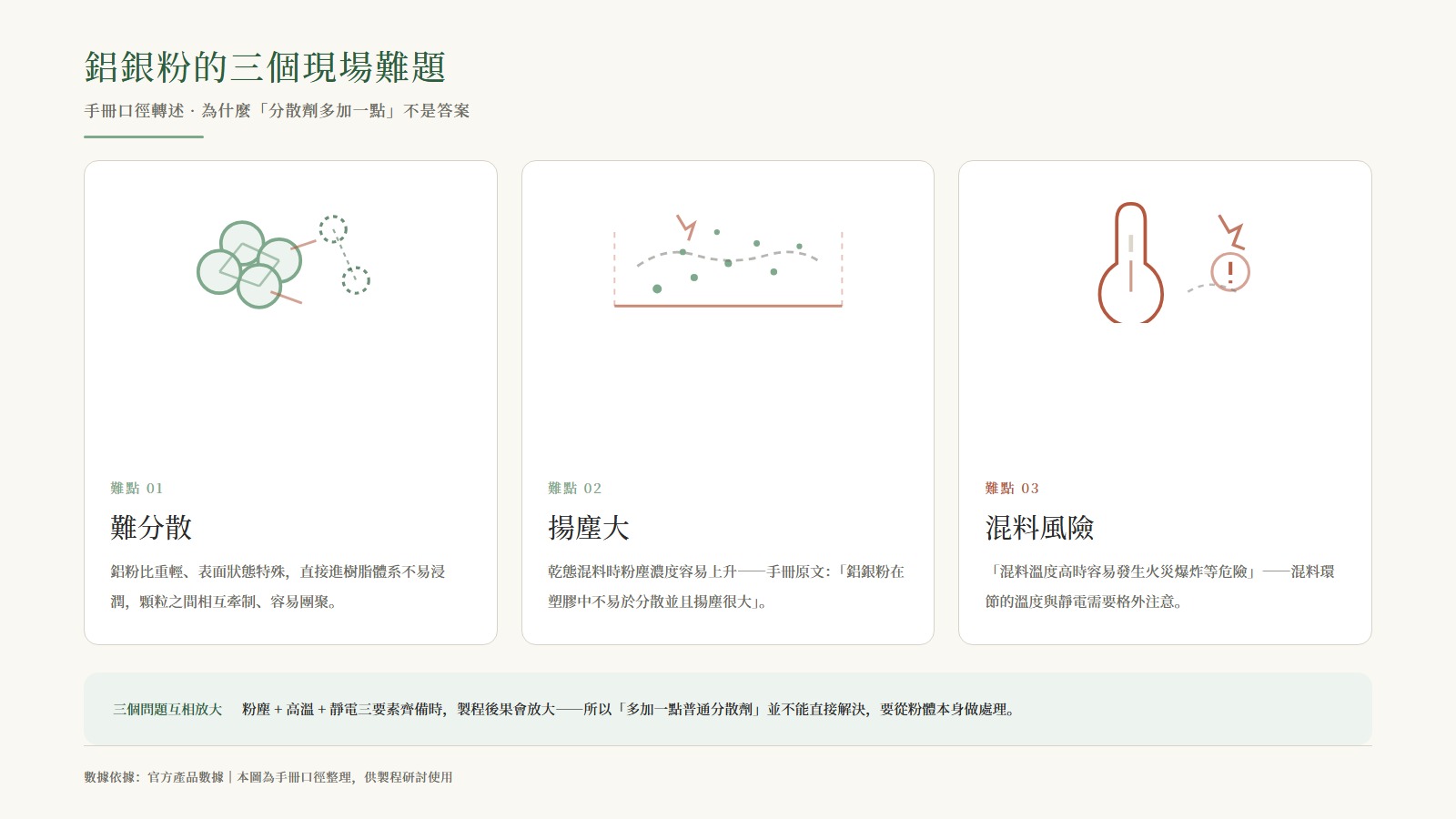

鋁銀粉的現場問題：3 個難點是並存的

1

2

做金屬質感塑膠、珠光母粒、金屬箔製品，都繞不開一類特殊粉體：鋁銀粉。它帶來金屬光效，也帶來工藝現場的 3 個難題——手冊把這 3 個難點寫在一起：

「鋁銀粉在塑膠中不易於分散並且揚塵很大、混料溫度高時容易發生火災爆炸等危險。」（資料來源：官方產品數據）

拆開看：難分散——鋁粉比重輕、表面狀態特殊，直接進樹脂體系不易浸潤、易團聚；揚塵大——乾態混料時粉塵濃度上升，車間環境壓力大；混料風險——溫度偏高的混料環節需要格外注意。3 個問題互相放大，所以「多加一點普通分散劑」並不能直接解決。

R1848 是什麼：給粉體做一次化學包膜

3

手冊對 R1848 的定位是特殊包膜型超分散劑，化學組成寫的是配位型稀土有機聚合物——這跟以「潤濕 + 分散」為主打的常規超分散劑不是同一類思路：R1848 的核心動作是在粉體表層形成包膜。

機理剖切

「R1848 包膜型超分散劑是為特殊粉體包膜而研發的……我們公司專門用 R1848 處理鋁銀粉。這樣可以降低鋁粉的危險性，更有效地提高了鋁粉在塑膠中的相容性和分散性。」（資料來源：官方產品數據）

手冊寫明的功效還有 2 條跟塑膠加工直接相關：對揚塵大的粉體具有偶聯增溶和包膜分散作用，可降低樹脂複合體系的熔融黏度、提高加工流動性；另外對有機顏料有獨特的分散性和增豔功能，適合濃縮色母料的顏料處理。（資料來源：官方產品數據）

處理之後：3 個直接變化

搬自正文本篇的操作步骤（原文照录）

1. 01風險側——鋁粉的危險性降低（表面狀態被改變，揚塵與活性表面的問題從源頭收斂）；
2. 02相容性側——鋁粉與塑膠的相容性和分散性提高；
3. 03用料側——「用來生產色母粒只需添加鋁粉和載體樹脂，不需要額外增加任何助劑」。（資料來源：官方產品數據）

4

按手冊口徑，用 R1848 處理過的鋁銀粉進入下游環節時：

第 3 條對色母粒廠的配方結構影響最直接：處理過的粉體進混料，配方裡不需要再疊其他助劑去補分散或補相容。

怎麼用：預處理法與參考用量

方塊 = 工序，箭頭 = 先後順序；方塊下方的字 = 該工序的工藝條件。

圖 ·工序流向01將粉體加入高速捏合機中02把熔化好的包膜型分散劑 R1848倒在粉體上面；03低速啟動高速混合機約 2 分鐘04轉高速混合約 10 分鐘即可放出。按源文顺序，不做增删

• 圖 ·工序流向
• 將粉體加入高速捏合機中
• 把熔化好的包膜型分散劑 R18
• 倒在粉體上面；
• 低速啟動高速混合機約 2 分鐘
• 轉高速混合約 10 分鐘
• 按源文顺序，不做增删

• 1. 將粉體加入高速捏合機中—
• 2. 把熔化好的包膜型分散劑 R18…倒在粉體上面；
• 3. 低速啟動高速混合機約 2 分鐘—
• 4. 轉高速混合約 10 分鐘即可放出。

圖表數據（源文照錄）

工序	條件
將粉體加入高速捏合機中
把熔化好的包膜型分散劑 R1848	倒在粉體上面；
低速啟動高速混合機約 2 分鐘
轉高速混合約 10 分鐘	即可放出。

工藝段落

5

手冊給出的使用方法叫預處理法，在高速捏合機裡完成（資料來源：官方產品數據）：

1. 01將粉體加入高速捏合機中；
2. 02把熔化好的包膜型分散劑 R1848 倒在粉體上面；
3. 03低速啟動高速混合機約 2 分鐘；
4. 04轉高速混合約 10 分鐘，即可放出。

參考用量按粉體類型分檔：鋁粉包膜 8%-10%；增白劑包膜 5%-8%；手冊註明具體添加量要參照粉體的吸油值和細度適量調整。（資料來源：官方產品數據）

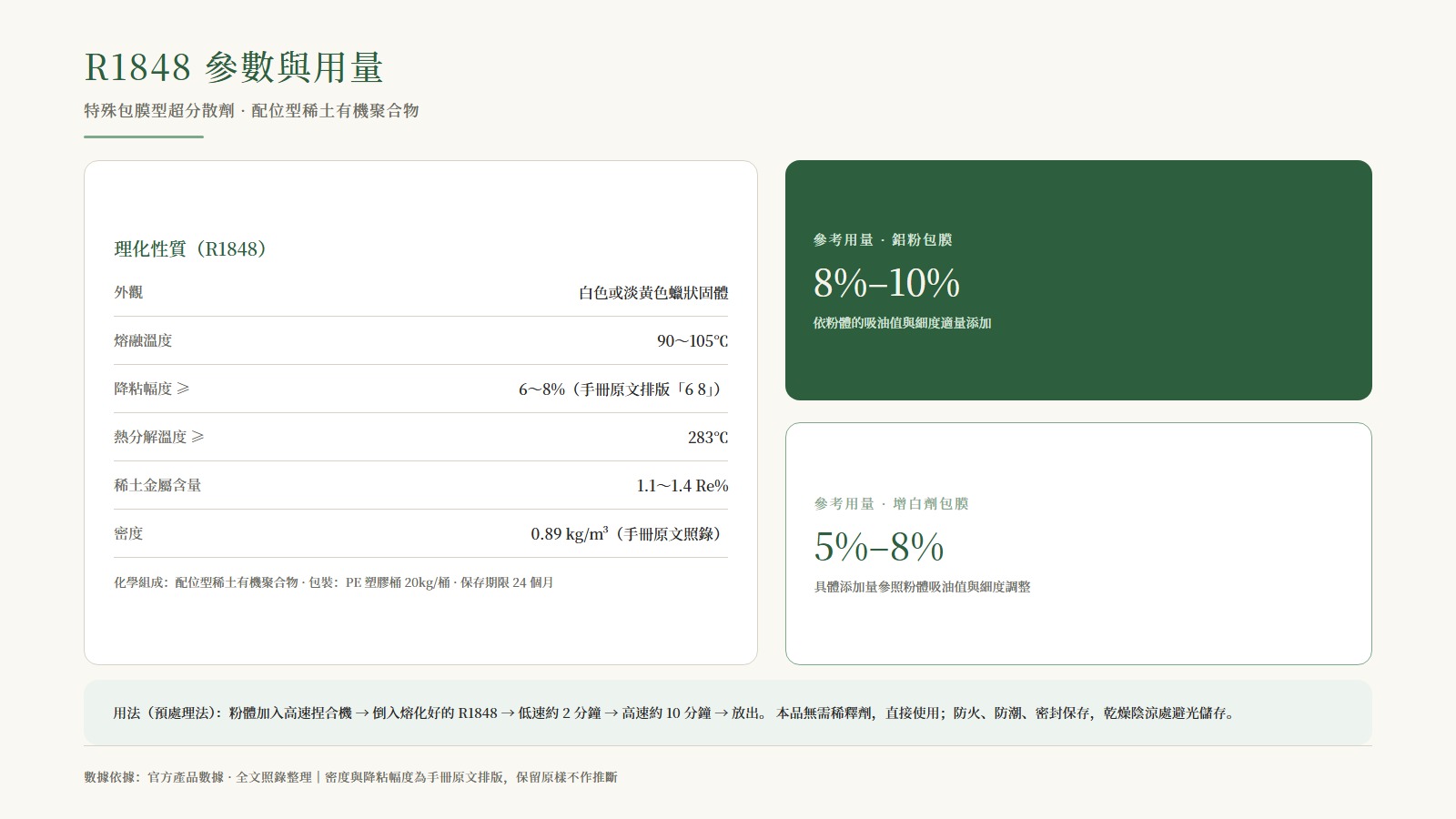

參數與包裝

6

參數與包裝

項目	R1848
外觀	白色或淡黃色蠟狀固體
熔融溫度	90～105℃
降黏幅度	≥ 6～8%（手冊原文排版為「6 8」，按區間值理解）
熱分解溫度	≥ 283℃
稀土金屬含量	1.1～1.4 Re%
密度	0.89 kg/m³（手冊原文如此）
包裝	PE 塑膠桶裝，20kg/桶
保質期	24 個月；防火、防潮、密封保存，應在乾燥、陰涼處避光儲存

（資料來源：官方產品數據）

手冊另註明：本品無需稀釋劑，應直接使用。（資料來源：官方產品數據）

適用場景

適用於高檔有機、無機原材料揚塵較大的粉體包膜。

如果你的車間裡鋁銀粉還是直接進混料桶，可以先按「預處理法」做小試：同一批粉體，一組直接混料、一組先做 R1848 包膜預處理，對比分散狀態與現場揚塵情況。具體添加量按你的粉體吸油值和細度調整，量產前以小試驗證為準。

數據與依據說明

• 本篇數據整理自官方產品資料（產品手冊與官網在架產品資料）；未做推斷性補充。
• 「降黏幅度 ≥ 6～8%」為手冊原文排版，保留原樣不作推斷；密度數值亦為手冊原文照錄。
• 產品技術數據為實驗室典型值，不同粉體體系與實際工況下的結果請以小試實測為準。
