R101A 与 R6100 怎么选？钛白粉、碳酸钙等无机粉体的两条处理工艺线

数据来源：官方产品数据（产品手册与官网在架产品数据）。本篇引文与数据均按原文照录，未做推断性补充。

先分清两件事：包膜与偶联不是一回事

1

2

塑料配色、填充母粒、油性涂料——凡是涉及「白色体系」或「高填充体系」的场合，都要先回答一个问题：钛白粉、碳酸钙、滑石粉这些无机粉体，怎么处理之后才能「加工友好」地进入树脂？

锎锔手册里对应的两个型号，处理逻辑并不一样：

• R101A（多元醇改性硅包膜剂）——定位是「钛白粉、炭黑等无机粉体包膜剂」，在粉体表面形成膜层，处理的是颜料型粉体的应用性能；
• R6100（有机硅醇酰胺偶联型分散剂）——定位是「碳酸钙、滑石粉、金属粉体等预分散活化处理」，处理的是填充型粉体的界面活化。

一句话：R101A 给粉体穿「包膜」；R6100 给粉体与树脂之间搭「偶联」。

R101A：钛白粉有机包膜，数据说了什么

3

4

不耐高温，使用过程中容易出现黄变以及泡沫等弊病

在钛白粉的表面形成非常均匀、致密而牢固的多元醇改性硅膜层

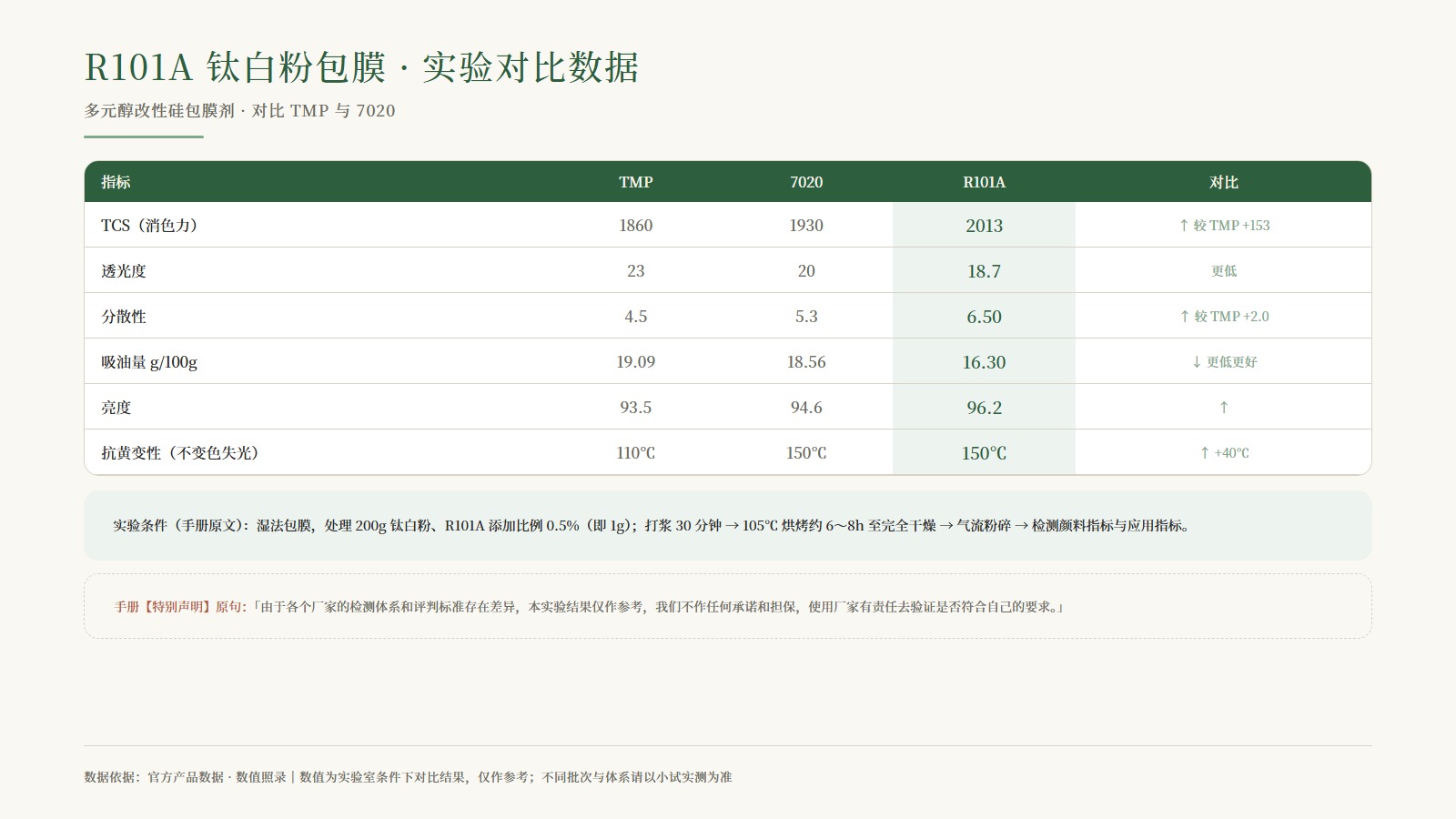

实验数据（手册以处理 200g 钛白粉、添加 0.5% 的湿法包膜实验给出）：

由于各个厂家的检测体系和评判标准存在差异，本实验结果仅作参考，我们不作任何承诺和担保，使用厂家有责任去验证是否符合自己的要求。

R6100：七类粉体的偶联活化，用量按粉体分档

搬自正文本篇的操作步骤（原文照录）

1. 01钛白粉、炭黑等着色型粉体——看 R101A：它解决的是颜料指标与加工性能（消色力、分散性、吸油量、抗黄变）的问题；
2. 02碳酸钙、滑石粉、硫酸钡等填充型粉体——看 R6100：活化处理之后「增加填料用量」是它写在手册里的方向；
3. 03金属粉体——R6100 产品目录里明确列了「金属粉体等预分散活化处理」。

5

偶联性和硅烷偶联剂差不多，优于钛酸酯偶联剂，铝酸酯偶联剂，以及铝钛复合偶联剂。分散性优于聚乙烯蜡、硬脂酸、EBS 等。

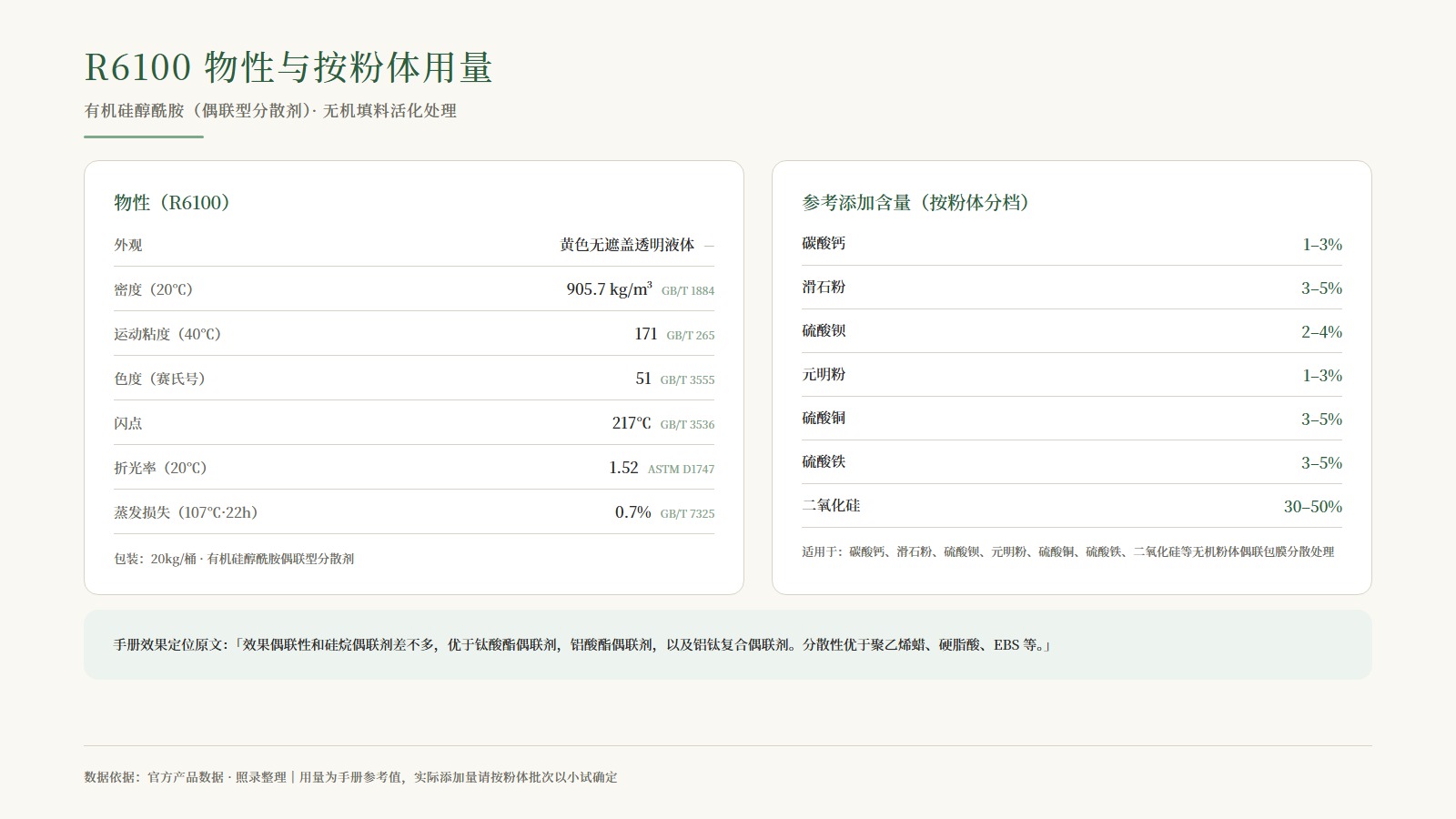

物性（数据来源：官方产品数据）：

外观

黄色无遮盖透明液体—

密度（20℃

905.7 kg/m³GB/T 1884

运动粘度（40℃

171GB/T 265

色度（赛氏号

51GB/T 3555

闪点

217℃GB/T 3536

折光率（20℃

1.52ASTM D1747

蒸发损失（107℃、22h

0.7%GB/T 7325

参考添加含量按粉体分档（数据来源：官方产品数据）：碳酸钙 1-3%、滑石粉 3-5%、硫酸钡 2-4%、元明粉 1-3%、硫酸铜 3-5%、硫酸铁 3-5%、二氧化硅 30-50%。

怎么选：按粉体类型和体系分流

6

把两个型号放一起，选择逻辑可以按三条走：

两者也不是二选一：白母粒体系里用 R101A 处理钛白粉、同时用 R6100 活化碳酸钙，在各自主场工作，互不冲突。实际搭配前，建议按你的粉体批次做小试，以实测结果为准。

数据与依据说明

• 本篇数据整理自官方产品资料（产品手册与官网在架产品数据）；未做推断性补充。
• R101A 实验数据的免责声明为手册原文照录；数值为实验室条件下的对比结果，不代表任何具体批次的承诺值。
• 产品技术数据为实验室典型值，量产前请进行小试验证。
